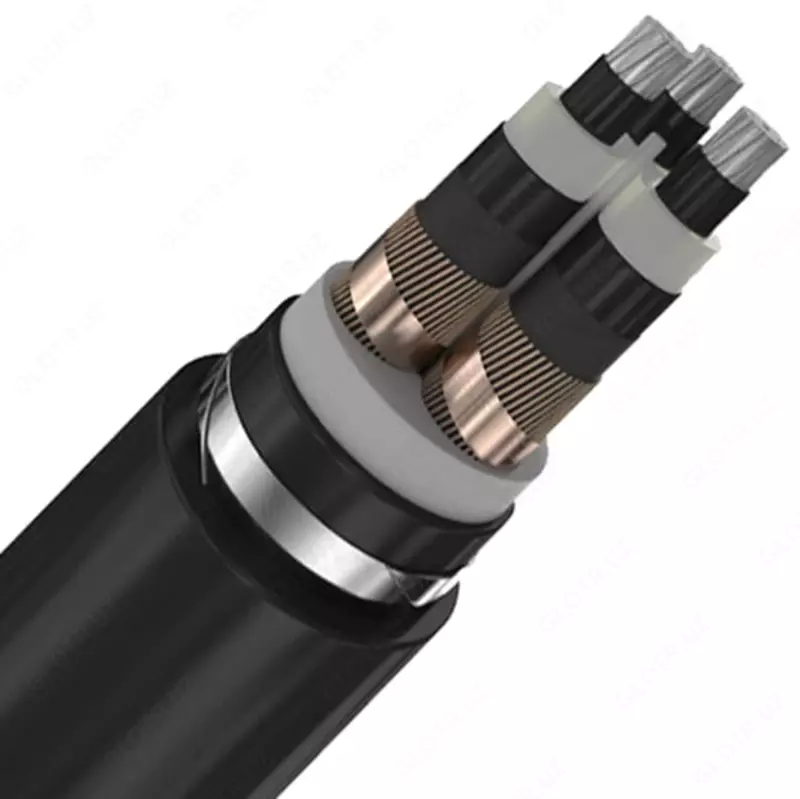

6/10/35 kV kuchlanish uchun zirhli quvvat kabellari, alyuminiy yadroli pe izolyatsiyali va PVX qoplamali APvBaV/APvBaVng(A)/APvBaVng(A)-LS 1x35-1x630

"APvBaV kabelini dekodlash
A - alyuminiy o'tkazgichlar
Pv - o'zaro bog'langan polietilendan tayyorlangan yadro izolyatsiyasi
Ba - ikkita galvanizli po'latdan yasalgan zirh
B - yong'in xavfini kamaytiradigan polivinilxlorid plastmassa birikmasidan tayyorlangan qobiq
ng (A) - A toifasiga ko'ra guruhlarga yotqizilganda olov tarqalmaydi
LS - past tutun va gaz emissiyasi
APvBV kabelining dizayn elementlari:
Supero'tkazuvchilar alyuminiy simli, yumaloq, siqilgan, GOST 22483-2012 bo'yicha 2-sinfga to'g'ri keladi ekran elektr o'tkazuvchan polietilen kompozitsiyasidan ekstruziya bilan qo'llaniladi - qatlam shaklida elektr o'tkazuvchan qog'ozdan yoki elektr o'tkazuvchan polimer lentadan va mis simlar qatlamidan yasalgan o'rash, uning ustiga mis lenta spiral tarzda yotqizilgan Twisting - mis simlar bilan himoyalangan dumaloq o'tkazgichlar polivinilxlorid plastmassa to'plami atrofida yadroga o'ralgan. Yong'in xavfini kamaytiradigan interfazali plomba - yong'in xavfini kamaytiradigan polivinilxlorid plastmassa birikmasidan. Yong'in xavfi Ichki qobiq polivinilxloriddan yasalgan zirh, yuqori chiziq pastki chiziqning chetlari orasidagi bo'shliqlarni qoplaydigan tarzda qo'llaniladi.
APvBV kabelidan foydalanish doirasi:
Kabellar statsionar qurilmalarda elektr energiyasini uzatish va taqsimlash uchun mo'ljallangan, 6, 10, 20, 35 kV nominal o'zgaruvchan kuchlanishda 50 Gts chastotali izolyatsiyalangan yoki tuproqli neytralli tarmoqlar uchun kabel inshootlarida, ish paytida kuchlanish kuchlari bo'lmagan binolarda guruhli o'rnatish kabellar darajalardagi farqni cheklamasdan marshrutlarni yotqizish uchun mo'ljallangan.
APvBaV kabelining texnik xususiyatlari:
Iqlim versiyasining turi UHL, GOST 15150-69 bo'yicha joylashtirish toifalari - 50 ° C dan 50 ° C gacha bo'lgan haroratda nisbiy namlik 98% gacha oldindan isitishsiz - 15 ° C dan past bo'lmagan haroratda amalga oshiriladi o'rnatish vaqtida kabellarning minimal egilish radiusi 10 dan kam emas tashqi diametrlar APvBaVng (A), APvBaVng (A) -LS kabellari A toifasidagi guruhlarga yotqizilganda yong'inga yo'l qo'ymaydi B -Ib, B-Ig, B-II, B-IIa sinfining portlovchi zonalarida yonish va yonish paytida yorug'lik o'tkazuvchanligining 50% dan ko'proq pasayishiga olib kelmaydi, ish paytida kabel yadrosining uzoq muddatli ruxsat etilgan isitish harorati 90 ° C dan ortiq emas 130 ° C dan oshmaydi, qisqa tutashuv paytida simi yadrosining ruxsat etilgan maksimal harorati 250 ° C dan oshmasligi kerak 350 ° S Kabelning yonmaydigan sharoitlariga ko'ra qisqa tutashuv vaqtida yadroning maksimal isitish harorati 400 ° S dan ortiq emas, ortiqcha yuk rejimida kabelning ishlash muddati kuniga 8 soatdan ortiq emas xizmat ko'rsatish muddati davomida 1000 soatdan ortiq. Kabelning xizmat ko'rsatish muddati - kamida 5 yil.
"Kabellarning xizmat qilish muddati 30, 35, 40 yil oralig'ida tanlanadi va u erda ko'rsatilgan.
muayyan markadagi kabellar uchun texnik shartlar.
Kuchlanish: 6 dan 35 kV gacha
Ilova: 6 dan 35 kV gacha bo'lgan nominal o'zgaruvchan kuchlanish uchun statsionar qurilmalarda va nominal chastotasi 50 Gts.
Tovar kelib chiqishi: Oʻzbekiston:
Nomi: 6/10/35 kV kuchlanish uchun quvvat kabellari
Materiallar: mis, alyuminiy, PVX, pe, hologensiz polimer birikmasi, alyuminiy lenta, galvanizli po'lat lenta, mis lenta, yarim o'tkazgich va gidroizolyatsiya lentalari.
Kabellar statsionar qurilmalarda elektr energiyasini uzatish va taqsimlash uchun mo'ljallangan."
