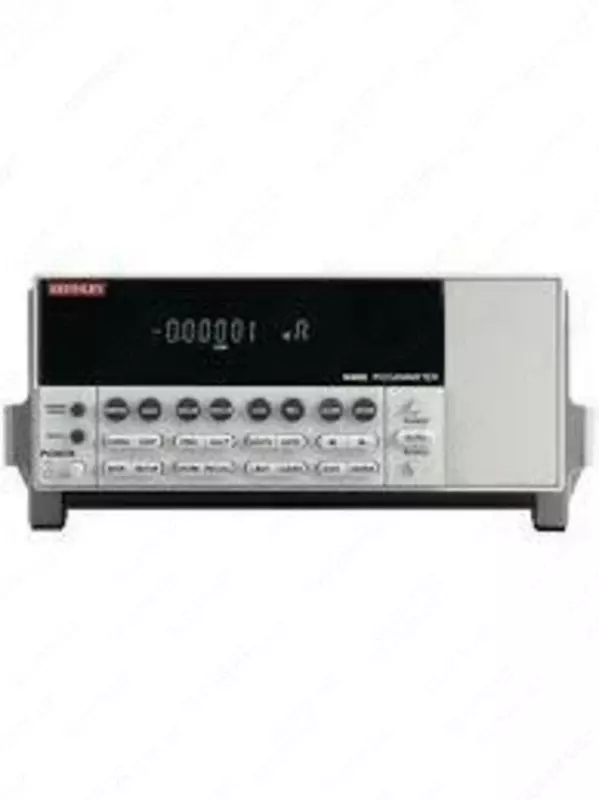

6485/E — пикоамперметр

Функции пикоамперметра 6485/E:

Пикоамперметр Keithley 6485 предназначен для измерения малых токов (от 20 фА) с высоким разрешением и обладает высокой скоростью измерения и надежностью в эксплуатации. В то же время, прибор может измерять и значительно более высокие значения токов (до 20 мА), что существенно увеличивает его область применения, например, для анализа датчиков с токовым выходом 4…20 мА. В отличие от большинства мультиметров, которые при измерении используют схему шунтирования, в модели Keithley 6485 применена схема обратной связи. Это позволило снизить падение напряжения в измеряемой цепи, создаваемое прибором, до 200 мкВ

Области пикоамперметра 6485/E:

• Мониторинг излучений и радиаций
• Измерение токов утечки в диэлектриках, переключателях, реле и других компонентах
• Измерение тока пучка сканирующего электронного микроскопа
• Тестирование и снятие характеристик оптоэлектронных устройств
• Настройка оптоволоконных устройств
• Тестирование цепей и фильтров
• Снятие характеристик датчиков
• Снятие ВАХ полупроводников и других устройств
• Снятие характеристик наноэлектронных структур
• Применение в учебных лабораториях

Технические характеристики пикоамперметра 6485/E:

Общие характеристики пикоамперметра 6485/E:

• Разрешение дисплея: 5½ разряда
• Дисплей: вакуумно-флюорисцентный, 12 символов
• Падение напряжения на входе: менее 200 мкВ во всех диапазонах, кроме диапазона 20 мА (1 мВ)
• Аналоговый выход: масштабируемое выходное напряжение (полная шкала соответствует ±2 В во всех диапазонах)
• Защита от перегрузки по входу: 220 В
• Выбор диапазона: автоматический или ручной
• Отображение относительных значений от базовой величины или логарифмических значений от абсолютной величины
• Вычисление сопротивления путем деления заданной величины напряжения от внешнего источника на измеренный ток: 50 Ом…0,5 ПОм
• Скорость считывания: 1000 измер./сек (во внутренний буфер), 900 измер./сек (в IEEE-488)
• Память: 2500 значений
• Цифровой фильтр: медианный и усредняющий (2…100 значений)
• Драйвер для LabView, LabWindows/CVI, Visual Basic, C/C++, Test Point
• ExcelLinx – программная надстройка для Excel (доступна для скачивания на сайте)
• Интерфейс: RS-232, IEEE-488, Trigger Link
• Потребляемая мощность: 30 Вт
• Питание: 100-120 В/220-240 В, 50..60 Гц
• Размеры 90х214х369 мм
• Вес 2,8 кг
