6689/011 - rubidium chastotasi standarti

6689/011 - rubidium chastotasi standarti

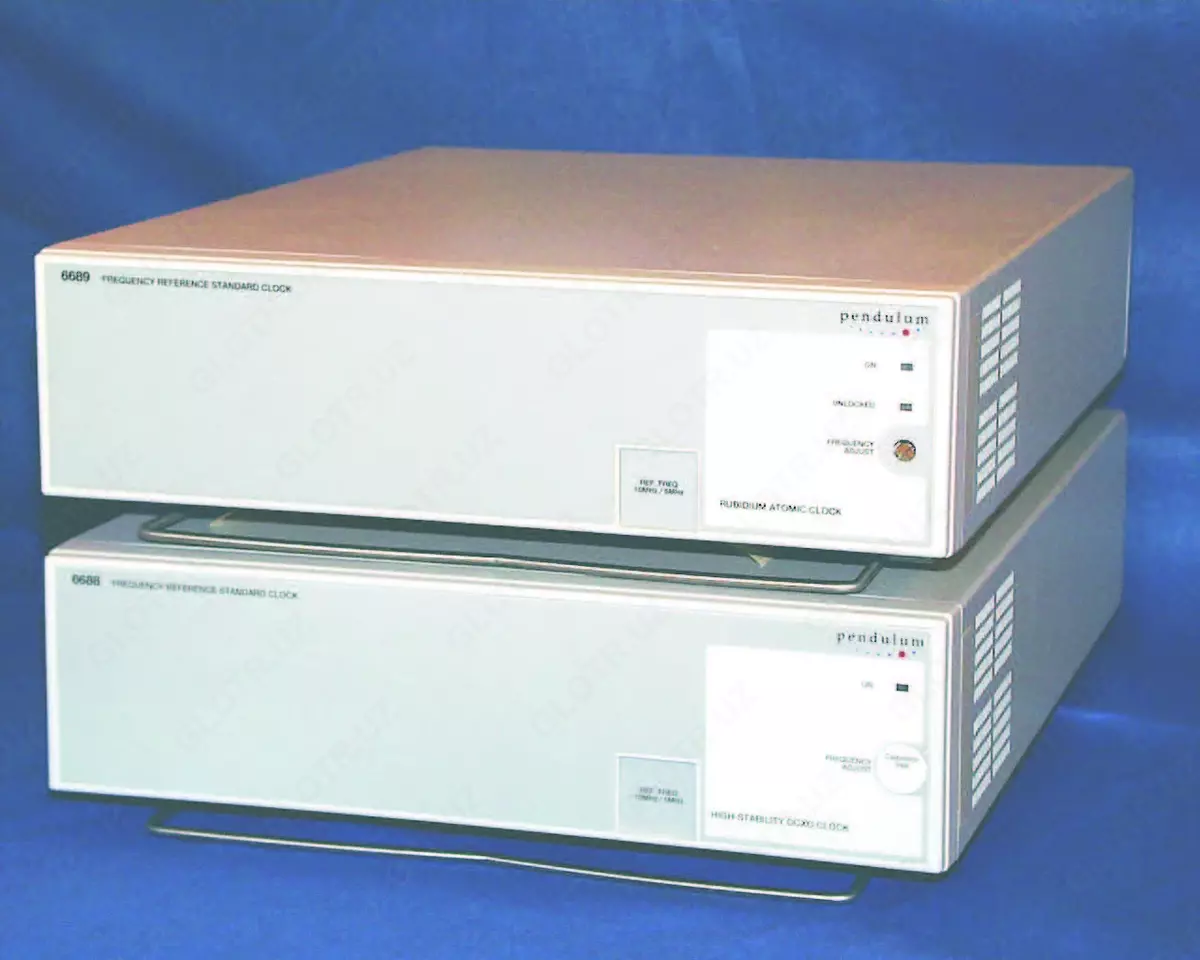

6689 chastota standarti juda barqaror rubidiy hujayrali osilatorni ("atom soati") o'z ichiga oladi. Qurilma 10 MGts chastotali (sinusoidal signal) 5 ta chiqishga ega bufer kuchaytirgich bilan jihozlangan. Bundan tashqari, qurilma 5 MGts chastotali bitta chiqishga ega. Chastota mos yozuvlar manbai ish stoli yoki rafga o'rnatish uchun mo'ljallangan va doimiy yoki ko'chma qurilma sifatida ishlatilishi mumkin.

6689/011 chastota standartining texnik tavsiflari:

Parametr qiymatlari

Chiqish parametrlari

Chiqish chastotalari 1x5 MGts va 5x10 MGts (sinus)

Amplituda 50 Ohm yukga 0,6 V dan kam bo'lmasligi kerak

Xato

Aniqlik ±5*10-11 (oyiga)

±5*10-10 (1 yil uchun)

±1*10-9 (10 yildan ortiq, odatiy)

Qisqa muddatli beqarorlik <3*10-11 (1 soniyada)

<1*10-11 (10 soniyada)

Xato 4*10-10 ga yetguncha isitish vaqti 11 minut

Umumiy ma'lumot

Qo'llash shartlari Harorat +0 dan +50 darajagacha (rubidiy uchun qo'shimcha xato 3 * 10-10 va kvarts uchun 2,5 * 10-9)

Ta'minot kuchlanishi 115 / 230 V; 50/60 Gts

Umumiy o'lchamlar (WxHxD) 315 x 86 x 395 mm

Og'irligi 4,8 kg
