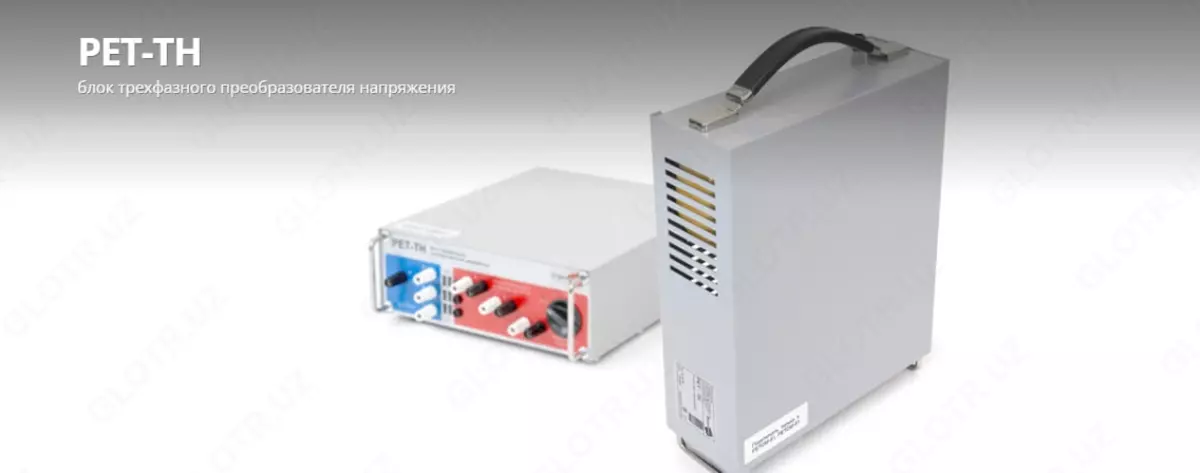

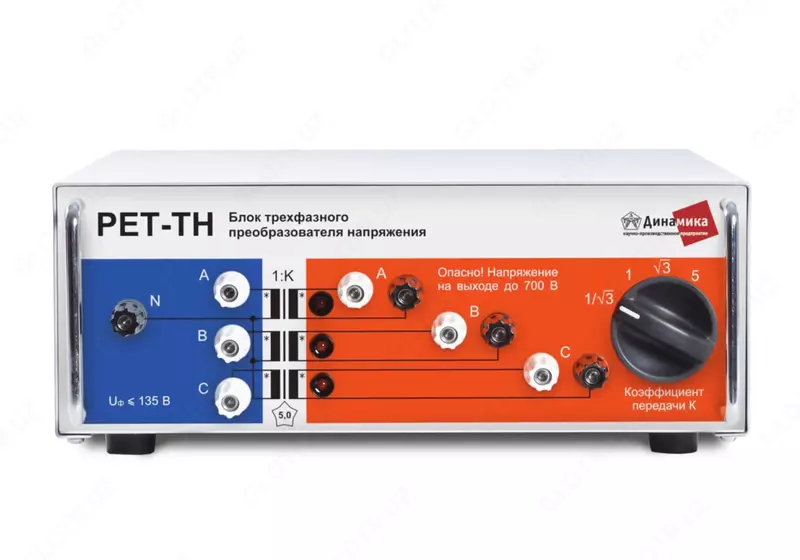

700 V gacha bo'lgan uch fazali kuchlanish konvertori RET-TN

RET-TN uch fazali kuchlanish konvertori bloki RETOM-71/61/51 komplekslarining uch fazali kuchlanish tizimini yuqori aniqlik bilan masshtablash uchun mo‘ljallangan. Blok transformatsiya koeffitsiyentlarini 1/√3, 1, √3, 5 qo‘llab-quvvatlaydi va har bir fazaning maksimal chiqish kuchlanishi 700 V gacha.

RET-TN chiqishda uchta galvanik ajratilgan fazani hosil qiladi, bu esa uni 380 V gacha bo‘lgan elektr hisoblagichlarni tekshirish, 380 V sinfidagi o‘tkazuvchi relelarni sinovdan o‘tkazish va o‘zgaruvchan tok zanjirlarida nosozlik yuzaga kelganda blokirovka qurilmalarini sinash uchun ishlatish imkonini beradi.

Blokdagi transformator elektr texnika po‘latidan tayyorlangan magnit yadroga ega bo‘lib, barqarorlik va aniqlikni ta’minlaydi. Qurilma -20…+50 °C harorat diapazonida ishlash uchun mo‘ljallangan, havodagi namlik 80 % dan oshmaydi, dengiz sathidan balandlik 2000 m gacha. Transportlash harorati -50…+50 °C, saqlash harorati 5…50 °C. Blok elektr toki urishidan himoya darajasi bo‘yicha I sinfga mos keladi (ГОСТ 12.2.007.0-75).

Afzalliklari
Uch fazali tizimni yuqori aniqlik bilan masshtablash
Chiqish fazalarining galvanik ajratilishi
Hisoblagichlar, relelar va blokirovkalarni keng doirada tekshirish
Elektr texnika po‘latidan tayyorlangan ishonchli transformator
Harorat va namlik o‘zgarishlariga chidamlilik

Texnik xususiyatlar

5 tez-tez so‘raladigan savol
RET-TN bloki nima uchun ishlatiladi? Uch fazali kuchlanish tizimini masshtablash va elektr uskunalarni tekshirish uchun
Qaysi transformatsiya koeffitsiyentlari mavjud? 1/√3, 1, √3, 5
Har bir fazaning maksimal chiqish kuchlanishi qancha? 700 V
Hisoblagichlar va relelarni tekshirish mumkinmi? Ha, 380 V gacha
Elektr toki urishidan himoya sinfi qanday? I sinf
