74HC595 chipi (1140136-modda)

Sotuvda mavjud Kod: P-1134830

6 000 so'm / qadoq

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Xususiyatlar

74HC595 mikrosxemasi

Mikrokontrollerning boshqaruv pinlari sonini kamaytirish imkonini beradi

Barchasini ko'rish

Tavsifi

74HC595 mikrosxemasi ketma-ket kiritish va parallel chiqarish bilan ishlaydigan siljituvchi registor bo‘lib, u mikrocontrollerning chiqishlarini bir necha boshqaruv pinlari yordamida kengaytirishga imkon beradi. Bu uni avtomatlashtirish loyihalari, LEDlarni boshqarish va elektron panellar uchun ideal qiladi, ayniqsa, ko‘p chiqishlarni kam boshqaruv pinlari bilan nazorat qilish kerak bo‘lganda.

Mikrosxema 8 ta chiqish (Q0–Q7) va bir nechta registorlarni kaskad bilan ulash uchun Q7″ qo‘shimcha chiqishiga ega. MR, OE, SHCP, STCP va DS boshqaruv pinlari ma’lumotlarni aniq boshqarish va ularni parallel chiqarishni ta’minlaydi. Ichki registor ma’lumotlarni ishonchli saqlaydi va ularni tashqi qurilmalarga tez va barqaror uzatadi. Mikrosxema kuchlanishi 4,5–5,5 V, odatda 5 V ishlatiladi, bu TTL va CMOS mantiq bilan moslikni ta’minlaydi.

74HC595 mikrosxemasi LED matritsalarni boshqarish, mikrocontroller chiqishlarini kengaytirish va turli elektron panellar yaratish uchun keng qo‘llaniladi. Kaskadli ulanishni qo‘llab-quvvatlashi bir nechta mikrosxemalarni birlashtirish va ko‘p chiqishlarni boshqarish imkonini beradi, boshqaruv pinlari sonini oshirmasdan. Tez parallel ma’lumot chiqarish va ishonchli saqlash ushbu mikrosxemani har qanday avtomatika loyihalari uchun qulay va samarali qiladi.

Afzalliklari

Mikrocontrollerning boshqaruv pinlari sonini kamaytirishga imkon beradi
Bir nechta mikrosxemalarni kaskad bilan ulashni qo‘llab-quvvatlaydi
Tez parallel ma’lumot chiqarish imkoniyati
Ma’lumotlarni ichki registorida ishonchli saqlaydi

Texnik xususiyatlari

Parametr	Qiymati
Turi	Ketma-ket kiritish va parallel chiqarish bilan siljituvchi registor
Chiqishlar soni	8 (Q0–Q7)
Qo‘shimcha chiqish	Q7″ kaskad ulanishi uchun
Boshqaruv pinlari	MR, OE, SHCP, STCP, DS
Quvvatlanish kuchlanishi	4,5–5,5 V (odatiy 5 V)
Moslik	TTL/CMOS
Qo‘llanishi	LEDlarni boshqarish, mikrocontroller chiqishlarini kengaytirish, elektron panellar, avtomatika loyihalari

5 tez-tez so‘raladigan savollar

74HC595 qanday ishlaydi?
Mikrosxema ma’lumotlarni DS va SHCP pinlari orqali ketma-ket qabul qiladi, ichki registorida saqlaydi va STCP yordamida Q0–Q7 chiqishlariga parallel chiqaradi
Bir nechta 74HC595 mikrosxemasini ulash mumkinmi?

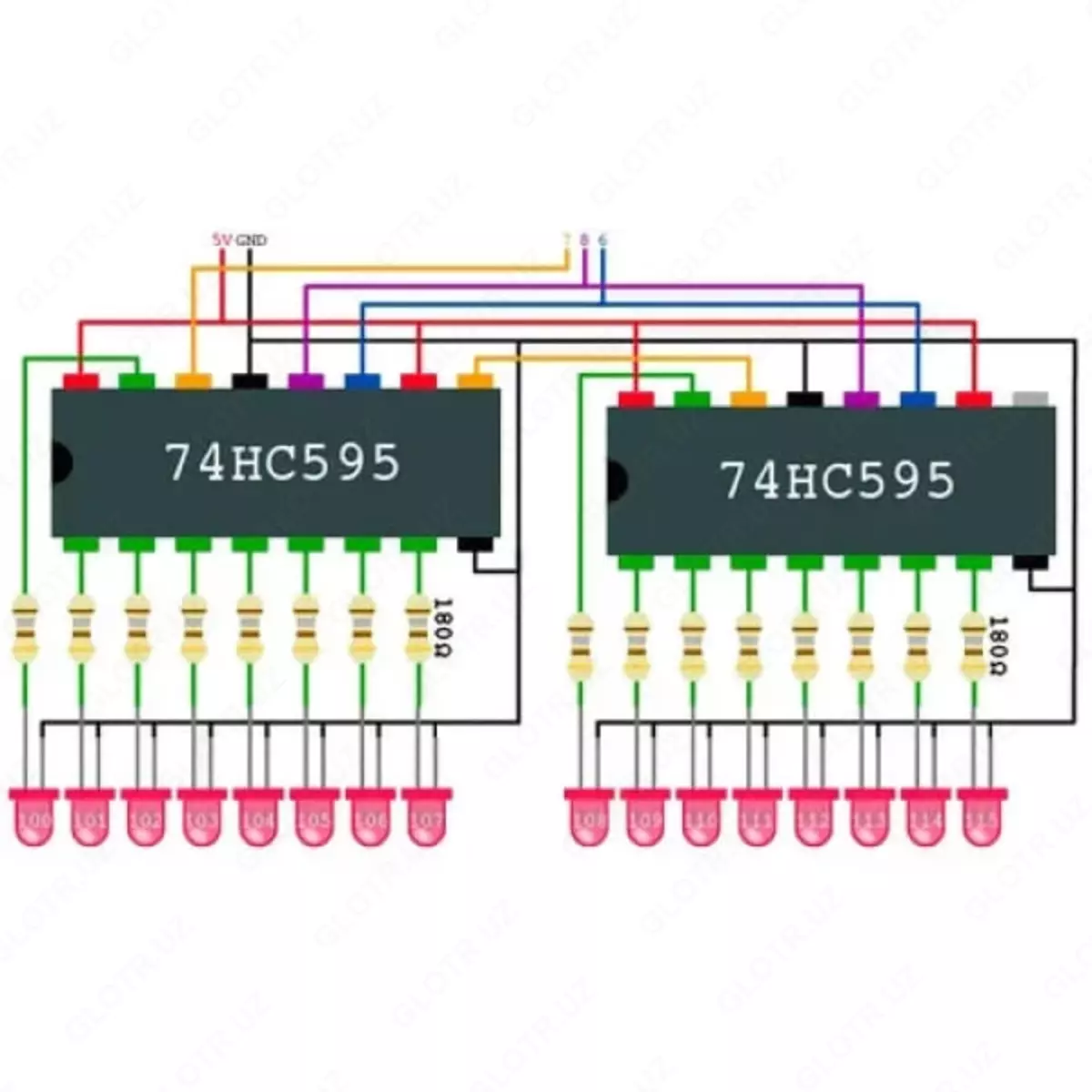

Ha, chiqishlar sonini kengaytirish uchun qo‘shimcha Q7″ chiqishi keyingi mikrosxema kirishiga ulanadi
74HC595 ning boshqaruv pinlari qaysilar?
MR — registorni tiklash, OE — chiqishni ruxsat berish, SHCP — siljitish takt, STCP — chiqarish takt pin, DS — ma’lumotlar
74HC595 qayerda ishlatiladi?
Mikrosxema LED matritsalarni boshqarish, mikrocontroller chiqishlarini kengaytirish va boshqaruv pinlari cheklangan loyihalarda ko‘p chiqish liniyalarini boshqarish uchun ishlatiladi
74HC595 ning quvvatlanish kuchlanishi qancha?
Mikrosxema odatda 5 V dan ishlaydi, ruxsat etilgan quvvat oralig‘i 4,5–5,5 V
