A-SIGNAL - elektr tarmog'ining monitori

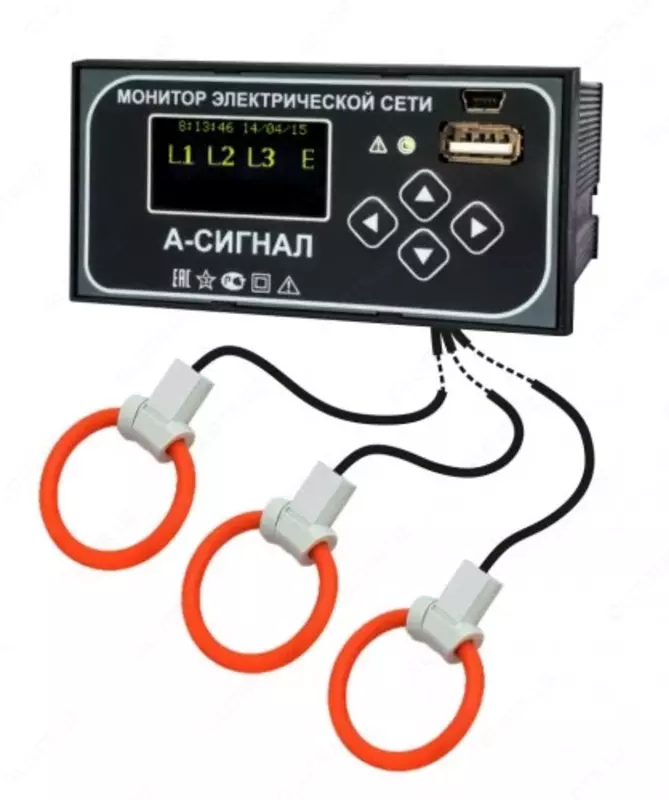

Описание монитора электрической сети А-СИГНАЛ:

А-Сигнал – универсальное устройство регистрации и анализа аварийных процессов в сетях любой топологии с любым типом нейтрали.

Функции:

Автоматизация энергосистемы;

Энергонезависимая память;

Интеллектуальный мониторинг сети;

Гарантированное улучшение индексов надежности SAIDI и SAIFI;

Наблюдаемость поврежденного участка в любых сетях;

Регистрация замыканий на землю с током от 0,1А.

 Прибор подключается к датчикам различных типов:

К штатным трансформаторам тока (ТТ) и напряжения (ТН),

К собственным трансформаторам тока,

К емкостным делителям напряжения.

Прибор может работать без перенастройки в радиальных сетях, а также в разомкнутых, замкнутых кольцевых сетях, кольцевых сетях с питанием с двух сторон, с автоматическим или ручным восстановлением энергоснабжения.

Прибор работает без перенастройки в сетях с изолированной и компенсированной нейтралью, имеет возможность работы в сети с заземленной нейтралью.

А-Сигнал фиксирует любые типы аварийных ситуаций на кабельных и воздушных сетях:

Междуфазные короткие замыкания;

Однофазные замыкания на землю;

2 или 3-х фазные короткие замыкания через землю;

Указание направления на место повреждения;

Распознавание дуговых перемежающихся замыканий на землю;

Определение аварийной фазы.

Прибор осуществляет мониторинг параметров сети:

Ток;

Мощность;

Напряжение;

Промышленная частота;

Направление потокораспределения;

Минимальные и максимальные значения перетоков.

Прибор сохраняет во внутренней энергонезависимой памяти в журнале событий (240 последних аварий):

Временные метки,

Обозначения типа аварии,

Величины аварийных токов и напряжений,

Осциллограммы аварийного процесса.

 Прибор прост в установке и эксплуатации, он устанавливается:

На щите релейного отсека ячеек КРУ, КРУН и КСО;

На панелях и шкафах РЗА;

На щитах управления подстанции.

В современные ячейки Siemens, Schneider Electric, ABB и др. А-Сигнал устанавливается без доработки ячеек.
