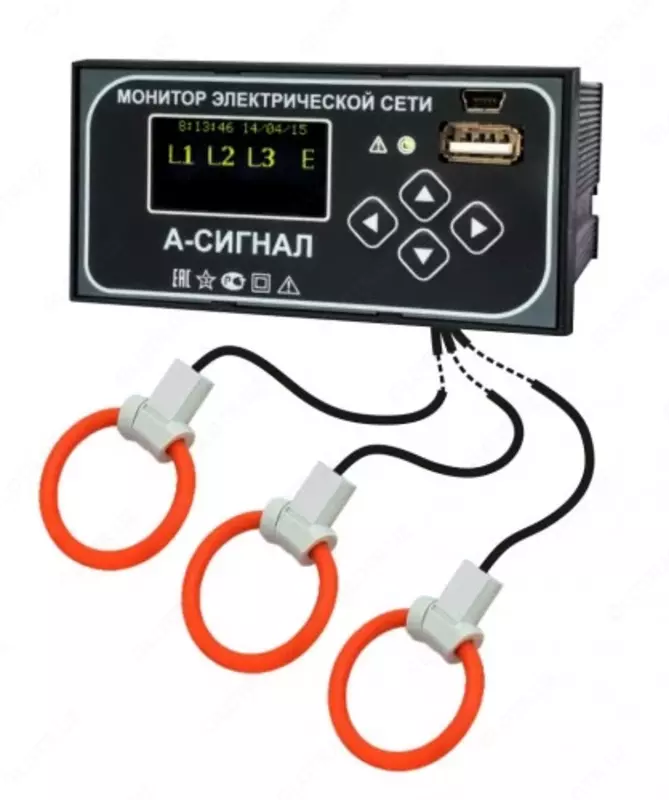

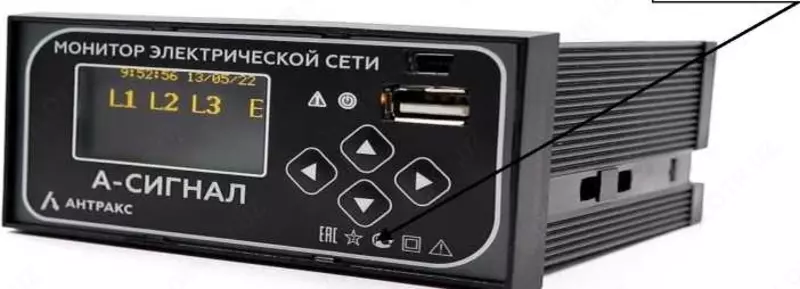

A-SIGNAL+2 – elektr tarmog'i monitori

Elektr tarmog'i monitorining tavsifi A-signal+2:

A-signal+2-bu har qanday topologiya va neytral turdagi tarmoqlarda liniyaning shikastlanishini selektiv aniqlash va elektr energiyasining asosiy parametrlarini o'lchash funktsiyalarini birlashtirgan universal favqulodda jarayonlarni ro'yxatga olish va tahlil qilish moslamasi.

A-signal+2 KRU hujayralarini ikkita simi kiritish bilan boshqarishga imkon beradi, har bir kirishni mustaqil ravishda boshqarish imkoniyatini beradi. Qurilma faktni aniqlash va tarqatish elektr tarmoqlarining havo va kabel liniyalarida fazalararo qisqa tutashuvlar (mfz), erga bir fazali qisqa tutashuvlar (ozz) yo'nalishini aniqlash uchun mo'ljallangan. Qurilma boshqaruv paneli panelidagi KRU katakchasiga o'rnatiladi.

A-signal+2 radial tarmoqlarda, ochiq, yopiq halqa tarmoqlarida, ikki tomondan quvvat bilan ishlaydigan halqa tarmoqlarida, avtomatik yoki qo'lda energiya ta'minotini tiklash bilan, shuningdek izolyatsiya qilingan va kompensatsiyalangan neytral tarmoqlarda qayta sozlanmasdan ishlashi mumkin., tuproqli neytral bilan tarmoqda ishlash imkoniyatiga ega. Favqulodda signallarni chiqarish bilan minimal kuchlanish va haddan tashqari kuchlanishni kuzatadi.

Oziqlantirish quyidagilar orqali amalga oshirilishi mumkin:

– ~110-240 ±10% v o'zgaruvchan kuchlanish manbai (sanoat chastotasi 45 dan 65 Gts gacha);

- doimiy kuchlanish manbai \ u003d 100-270 V;

- o'rnatilgan zaxira olinadigan lityum batareya.

Chiziqqa (hodisaga) zarar etkazilganda, A-signal +2 voqea sanasi va vaqtini, voqea turini (ozz, mfz), shikastlanish yo'nalishini (shinalarga, shinalardan), shikastlangan fazalarni, hodisaning asosiy parametrlarini, voqeani tuzatish jarayonida maksimal va minimal qiymatlarni qayd etadi. Qidiruv yo'nalishini aniqlashtirish uchun qurilma tomonidan aniqlangan quyidagi ma'lumotlar qo'llaniladi: avariya oqimlarining qiymatlari, avariya vaqti bir soniyagacha, avariya turi.

Avariya parametrlarini ko'rish yoki indikatorni sozlash uchun maxsus mijoz dasturi yoki o'z telemexanika (dispetcherlik) tizimiga integratsiya ishlatiladi. Ko'rsatkichdan olingan ma'lumotlar MODBUS protokoli orqali uzatilishi mumkin.

Elektr tarmog'i monitorining texnik xususiyatlari A-signal+:

Parametr Qiymati

Qayd etilgan baxtsiz hodisalar turlari

Ruxsat etilgan baxtsiz hodisalar turlari 2 va 3 fazali qisqa tutashuvlarni aniqlash;

2 va 3 fazali qisqa tutashuvlarning o'rnini aniqlash;

Yer orqali 2 va 3 fazali qisqa tutashuvni aniqlash;

Er orqali 2 va 3 fazali qisqa tutashuvlarning o'rnini aniqlash;

Bir fazali ZZLARNI aniqlash (erga qisqa tutashuvlar);

Ozz yo'nalishlarini aniqlash

Ha liniyasi yoqilganda avariyalarni tuzatish

Selektivlik ozz, KZ zarar yo'nalishini aniqlash

OZZNI ro'yxatdan o'tkazish uchun minimal nol ketma-ketlik oqimi 0,5 A

Qurilmaning umumiy tavsifi

Tarqatish elektr tarmoqlarining havo va kabel liniyalarining kuchlanish klassi 6-35 kv

Tarmoq chastotasi 45 Gts dan 65 Gts gacha

Baxtsiz hodisa LCD indikatorining vizual ko'rsatkichi;

LED ko'rsatkichi

Ichki xotirada saqlangan so'nggi baxtsiz hodisalar soni 240
