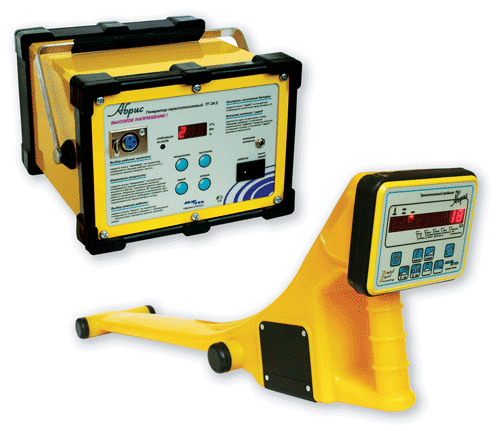

Abris 24.20 - TG-24.20 generatori va TM-8 qabul qiluvchisi bilan marshrutni qidirish to'plami

To'plam tavsifi Abris 24.20:

To'plam tg-24.20 generatori va TM-8 qabul qiluvchisidan iborat.

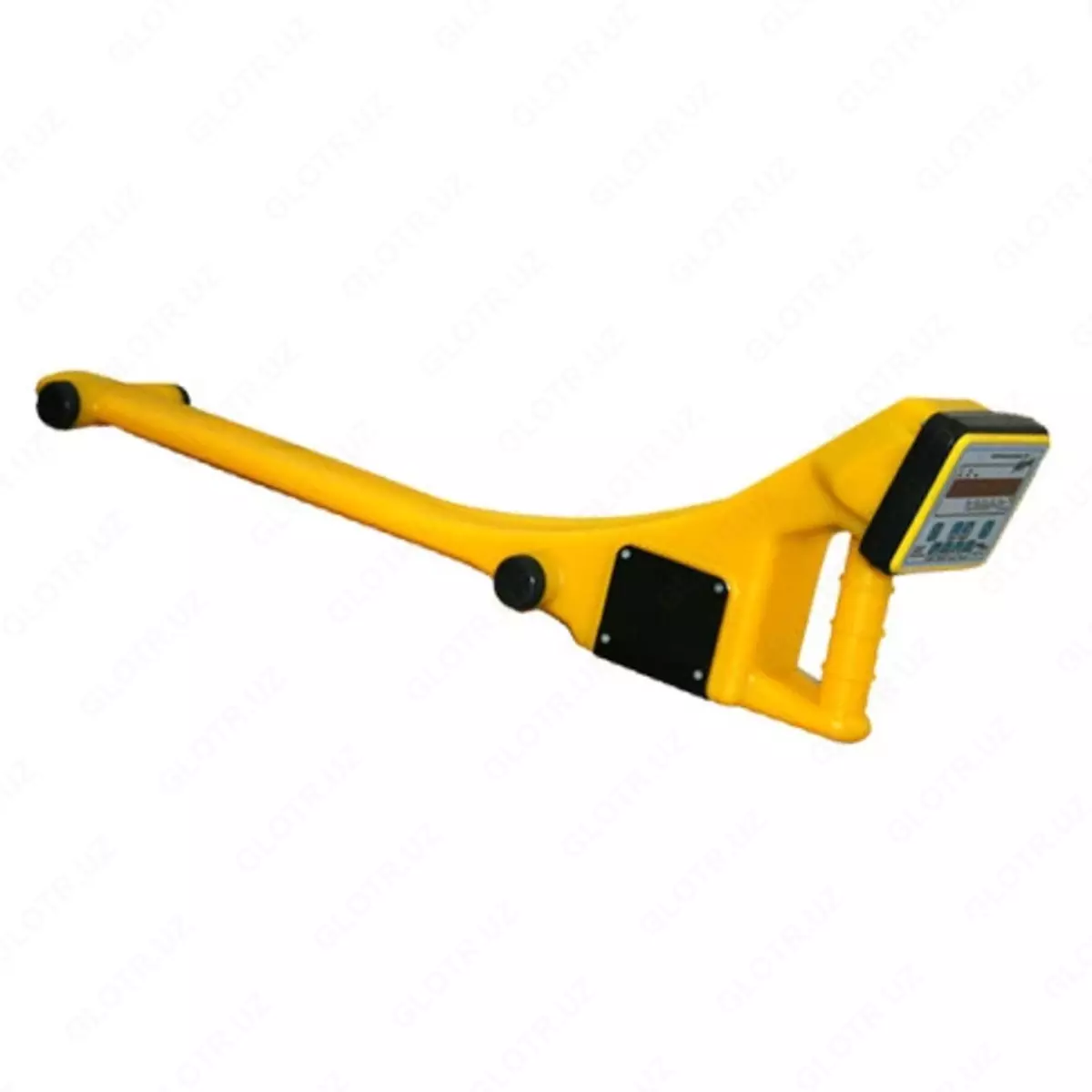

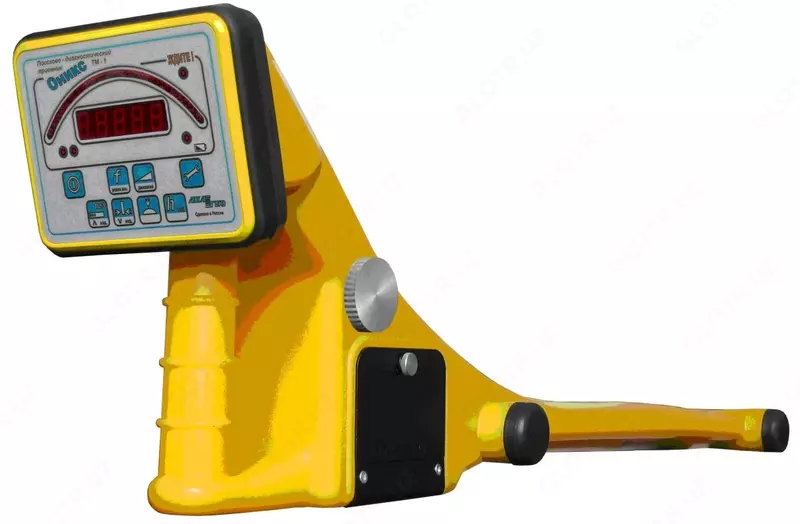

TM-8 qabul qiluvchining maqsadi:

Ko'p chastotali TM-8 iz qidiruvi qabul qiluvchisi (bundan buyon matnda qabul qiluvchi deb yuritiladi) er osti metall quvurlari va kabellarining joylashishi va chuqurligini aniqlash uchun mo'ljallangan. Qabul qilgich "Abris" to'plamining bir qismi sifatida (tg-XX generatori bilan birgalikda) yoki avtonom ravishda - passiv rejimda aloqalarni aniqlash uchun ishlatilishi mumkin.

TM-8 qabul qiluvchisi tomonidan hal qilingan vazifalar:

Er osti kommunal xizmatlarining holatini aniqlash;

Er osti aloqasining chuqurligini to'g'ridan-to'g'ri raqamli hisoblash;

Oqim qiymatini to'g'ridan-to'g'ri raqamli o'lchash (tg-XX generatori bilan birgalikda);

Er osti aloqa turini aniqlash (quvur kabeli).

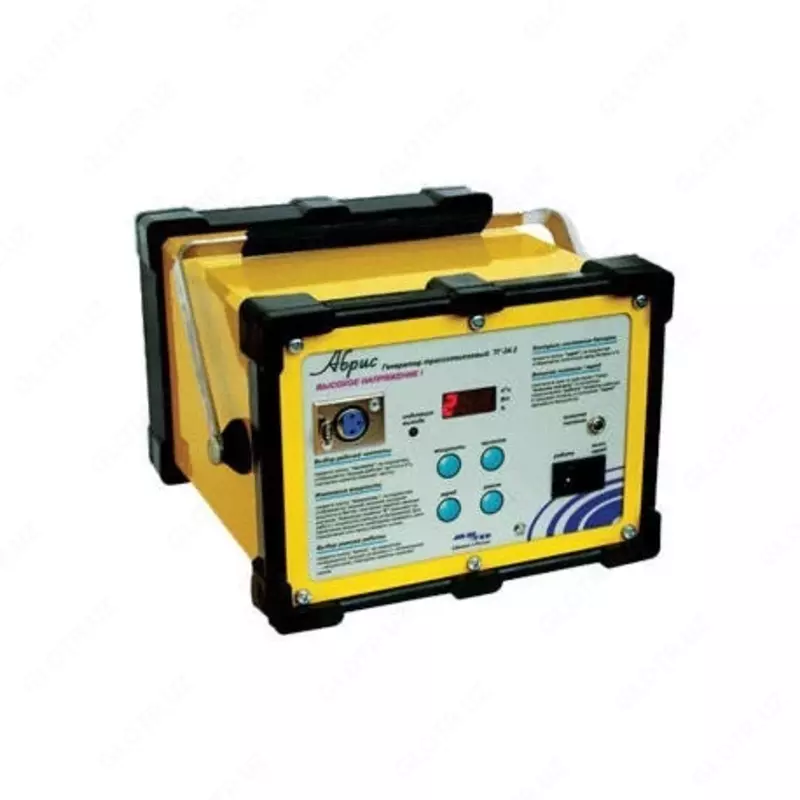

Tg-24.20 generatorining tavsifi:

Tg-24.20 modeli tg-12 va tg-24 kabi eski modellarning o'rnini bosuvchi sifatida ishlab chiqariladi.

Tg-24.20 modeli yaxshilangan xususiyatlarga ega, deyarli har qanday uchinchi tomon ishlab chiqaruvchilarining iz qidiruvi qabul qiluvchilaridan foydalanish uchun javob beradi.

Abris to'plamining texnik xususiyatlari 24.20:

Qiymat Parametri

TM-8 qabul qiluvchisi

Ish chastotalari passiv 50,100,15-24 kHz

Ish chastotalari faol 1450,9820 Gts

Maksimal o'lchangan chuqurlik 10 m gacha

Maksimal aniqlash chuqurligi 25 m gacha

Jeneratördan maksimal masofa 5 km gacha

Ovozsiz uzluksiz ishlash vaqti 50 soatgacha

Quvvat 2 element D

O'lchamlari 720 x 110 x 150 mm

Qopqoqsiz qurilmaning og'irligi 1700 g

Tg-24.20 generatori

Korpus (material) plastik

Tutqichsiz o'lcham (mm) 200x110x200

Jeneratör og'irligi (kg) 3 dan oshmaydi

9a*h 12 voltli qayta zaryadlanuvchi batareya

Akkumulyator batareyasining quvvat zaxirasi 110 vatt*soat

Jeneratör chiqish quvvati nominal \ maksimal 20 vatt

O'rnatilgan batareyadan nominal rejimda ishlash vaqti kamida 5 soat, havo harorati 20°C

Tashqi quvvat (Volt) 10...15

Chiqish chastotalari har qanday 30 Gts dan 12 kHz gacha va alohida chastota 33 kHz

Oqimni barqarorlashtirish rejimi yo'q
