Адгезиметры (скретч-тестеры) Revetest, Revetest Express и Revetest Express Plus

Maqsad

Адгезиметры (скретч-тестеры) моделей Revetest, Revetest Express и Revetest Express Plus (далее по тексту - адгезиметры) предназначены для измерений глубины погружения индентора в испытываемый образец под действием приложенной силы, а также силы трения, действующей на индентор, при определении когезионной и адгезионной прочности (прочности покрытия и прочности сцепления покрытия с подложкой).

Описание

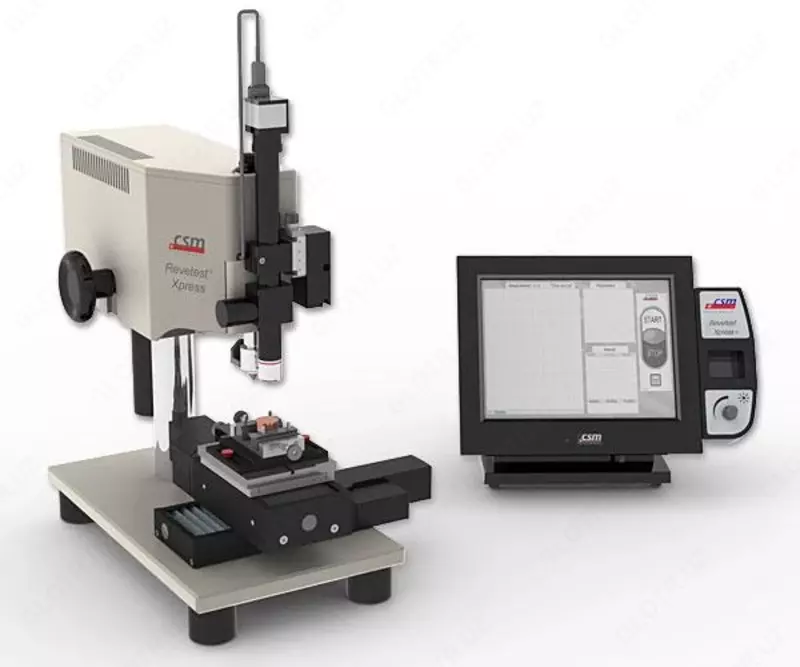

Адгезиметры представляют собой установки, состоящие из измерительного блока, блока управления и компьютера.В нижней части измерительного блока расположен предметный столик для крепления исследуемого образца с покрытием, а над предметным столиком - устройство для крепления индентора и подачи на индентор прижимного усилия по заданному режиму (постоянное усилие или усилие, возрастающее равномерно или ступенчато). Предметный столик может перемещаться с помощью шаговых двигателей. Измерительный блок оснащен датчиками для измерения силы, приложенной к индентору (датчики нормальной силы), датчиками для измерения силы, необходимой для перемещения предметного столика (датчики силы трения), датчиками перемещения индентора, а также микрофоном для определения уровня акустических сигналов, возникающих при царапании образца индентором.

В режиме измерений на предметный столик устанавливается образец с исследуемым покрытием и осуществляется его царапание алмазным конусным индентором типа «Роквелл С» при постоянной, ступенчатой или равномерно нарастающей осевой нагрузке на индентор в направлении, перпендикулярном поверхности образца. При этом предметный столик с образцом перемещают в направлении, перпендикулярном оси индентора. На образце возникает царапина. С помощью силоизмерительных датчиков, встроенных в предметный столик, измеряют силу трения, возникающую при царапании образца. Силу, приложенную к индентору (вдоль его оси), измеряют силоизмерительными датчиками, расположенными над индентором.

Одновременно измеряют глубину погружения индентора в образец и уровень акустических шумов, возникающих при царапании.

Управление перемещением приборного столика с закрепленным на нем исследуемым образцом, а также режимом нагружения осуществляется с помощью блока управления.

Адгезиметры управляются компьютером, предназначенным также для сбора, хранения и обработки результатов измерений. Перед проведением испытаний в компьютер вводятся параметры, характеризующие условия испытаний. Значения введенных параметров отображается на дисплее компьютера. Кроме этого при измерении на дисплее отображаются значения измеренных величин: силы прижима, силы трения, глубины погружения индентора, уровня акустических шумов в виде временной зависимости.

Измерительный блок является одинаковым у адгезиметров всех моделей. Адгезиметры модели Revetest укомплектованы отдельно выполненным блоком управления и компьютером с двумя мониторами, один из которых служит для отображения измерительной информации, а на втором отображается информация с микроскопа. Адгезиметры модели Revetest Express Plus комплектуются компьютером с сенсорным экраном и встроенным в компьютер блоком управления. Адгезиметры модели Revetest Express функционируют без компьютера -измерительная информация записывается на флэш-накопитель, а блок управления совмещен с измерительным блоком и расположен с его верхней части.
