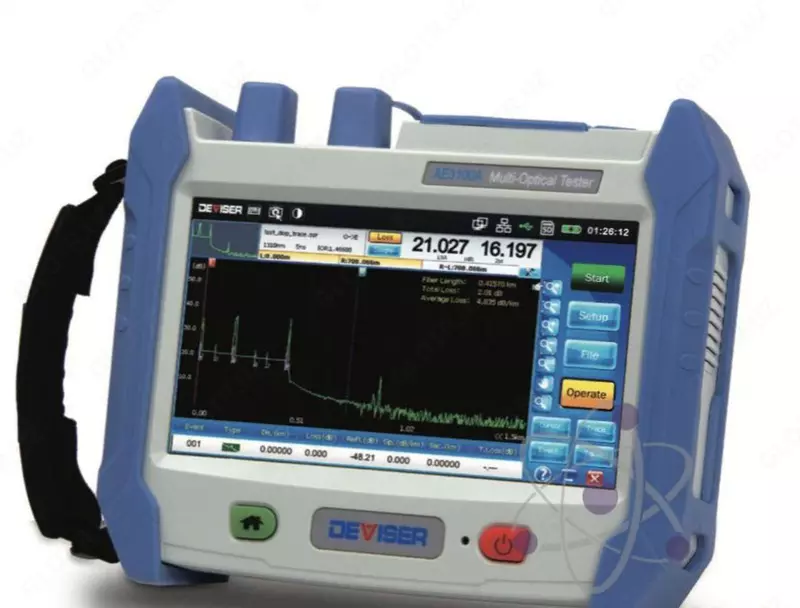

AE3100 DP 1/2/3 — Оптические рефлектометры Deviser

Kod: P-0891482 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

AE3100 DP 1/2/3 используют излучение трёх длин волн, при этом две модели серии имеют фильтрованные порты для работы на активных линиях. Приборы имеют короткие мёртвые зоны по событию и по затуханию. Рефлектометры оснащены визуальным дефектоскопом (VFL) и измерителем оптической мощности (OPM). Оценка потерь может осуществляться с помощью трёх разных методов: LSA, 2Pt, 4Pt. Кроме этого, измеряются оптические возвратные потери (ORL).

Функции

измерение длины линии,
измерение расстояния до места повреждения,
измерение возвратных потерь, потерь на сращиваниях и коннекторах, суммарных потерь,
измерение оптической мощности,
получение рефлектограмм,
визуальный поиск неисправностей.

Особенности

работа на активных линиях (DР-1 – фильтрованный порт 1625 нм, DР-2 – фильтрованный порт 1650 нм),
уверенная работа на коротких расстояниях (мёртвая зона по событию 0,8 м, по затуханию 3 м),
минимальное разрешение 5 см,
максимальное расстояние 400 км,
отображение результатов в табличном, графическом видах и в виде перечня событий,
микроскоп и специальное приложение FiberSpot для обнаружения загрязнений торца оптоволокна (опция),
память на 80 000 записей.

Модель AE3100		DP-1	DP-2	DP-3
Длина волны, нм		1310±20 / 1550±20 / 1625±20 (с фильтром)	1310±20 / 1550±20 / 1650±20 (с фильтром)	1310±20 / 1550±20 / 1490±20
Динамический диапазон, дБ		40 / 38 / 38
Мертвая зона по событию, м		< 0,8
Мертвая зона по затуханию, м		< 3
Диапазон расстояний, км		0,1, 0,4, 1,5, 3, 6, 12, 25, 50, 100, 200, 400
Разрешение по расстоянию		От 5 см до 12,8 м
Погрешность измерения расстояния		±(0,001% от изм. зн.+0,75 м + разрешение)
Порог обнаружения потерь, дБ		0,001
Разрешение по потерям, дБ		0,001
Ширина импульсов		3 нс, 5 нс, 10 нс, 30 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс
Диапазон времени измерения		От 5 с до 5 мин, в режиме реального времени

Измеритель оптической мощности	Калибр. дл. волны (λ), нм	1310 / 1550
	Рабочая дл.волны (λ), нм	850 / 980 / 1300 / 1310 / 1490 / 1550 /1610
	Диапазон измерения, дБм	От -70 до 10 или от -50 до 26
	Разрешение, дБ	±0,17
Лазерный источник излучения	Длина волны, нм	1310 / 1550 / 1625	1310 / 1550 / 1650		1310 / 1550 / 1490
	Выходная мощность, дБм	> -4
	Режимы	CW / 1 кГц / 2 кГц / 1 кГц + вспышка / 2 кГц + вспышка
Визуальный дефектоскоп	Длина волны, нм	650±10
	Мощность, мВт	1 мВт
	Соответствие стандартам	Класс безопасности II
Приложение FiberPath™		Опция
USB FiberSpot (микроскоп)		Опция
Удалённое управление		Требуется ПО SYNCOR

Дисплей		7” сенсорный дисплей, 800х480
Интерфейсы		USB 2 шт., RJ45 (10M / 100M), слот для SD-карт
Источник питания		От 100 до 240 В, 50/60 Гц; 12 В постоянного тока
Аккумулятор		7,4 В /5300 мАч литий-ионный
Рабочие условия		От -10 до +50 °С, о. в. от 0 до 95 % без конденсации
Габаритные размеры (д х ш х в), мм		206 х 171 х 75
Масса, кг		Не более 2
