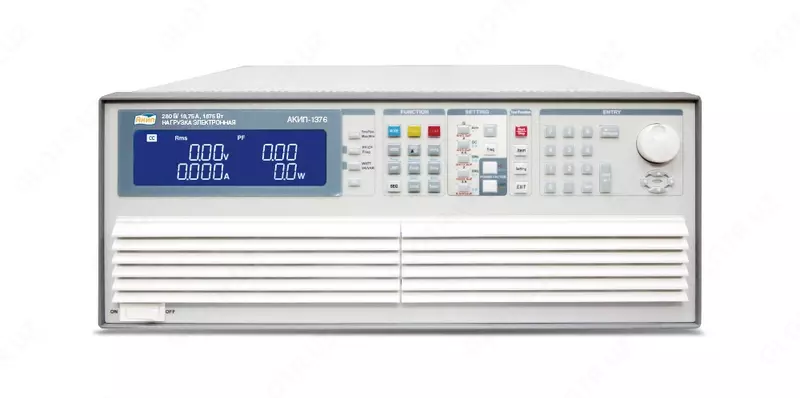

АКИП-1376 — нагрузка электронная

Kod: P-0891751 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Описание нагрузки электронной АКИП-1376:

Напряжение до 280 Вскз/ 400 Впост 18,75 Аскз, макс мощность 1875 Вт;

Диапазон рабочих частот: DC (пост. ток), 40 … 70 Гц (перем. ток/ АС);

Режим «Турбо» позволяющий на 1 сек увеличить мощность нагрузки до 2-х раз, для тестирования предохранителей и систем защиты источников питания (OCP, OPP);

Режимы работы нагрузки: стабилизация тока, линейная стабилизация тока, стабилизация напряжения, стабилизация сопротивления, стабилизация мощности, имитация нелинейной нагрузки переменного тока;

Имитация ёмкостной и индуктивной нагрузки (режим «+ LC»);

Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);

Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 4 разряда), дополнительная индикация: частота, коэф. амплитуды (CF), коэф. мощности (PF), THD (%), гармоники тока и напряжения;

4-х проводная схема подключения;

Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);

Поддержка функции «Ведущий- Ведомый» (Master/ Slave): параллельное объединение (до 8-и блоков);

Объединение нагрузок по схеме «Звезда» или «Треугольник» для имитации 3-х фазной нагрузки (до 24-х блоков);

Режим тестирования ИБП (UPS): тест эффективности, времени разряда, времени переключения, имитация КЗ и др.;

Интерфейс (опции): RS232, LAN, GPIB, USB (1 слот установки, только взамен);

Опция «Extend PF inductance»: дополнительная внешняя индуктивность увеличенного номинала (L=52 мГн) для увеличения Pвых до 3700ВА.

Технические характеристики нагрузки электронной АКИП-1376:

Параметр	Значение
Выходные параметры нагрузки
Напряжение на нагрузке	50 … 280 Вскз / 400 Впост (макс.)
Ток нагрузки	18,75 Аскз (Турбо* - выкл); 37,5 Аскз (Турбо* - вкл); 46,875 Апик;
Ток нагрузки в режиме добавления С	14,3 А макс
Ток нагрузки в режиме добавления L / L-опция	4 А / 16 А макс (с опц. «L» = 52 мГн для P=3750ВА)
Диапазон частот	DC, 40…70 Гц (CC, CP), DC…70 Гц (LIN,CR,CV)
Потребляемая мощность	1875 Вт (Турбо* - выкл); 3750 Вт (Турбо* - вкл)
Режим работы (Operation)
Стабилизация напряжения CV
Диапазон установки	50 … 280 Вскз / 400 Вdc
Погрешность установки	±(0,1%Uуст+0,1%Uконечн) @ 50/60 Гц
Дискретность установки	0,1 В
Стабилизация электрического сопротивления CR
Диапазон установки	3,2 Ом…64 кОм
Погрешность установки	±(0,2%Rуст+0,2%Rконечн) @ 50/60 Гц
Дискретность установки	0,0052083 мС / 16 бит
Стабилизация тока (синус) CC
Диапазон установки	0…18,75 А
Погрешность установки	±(0,1%Iуст+0,2%I конечн) @ 50/60 Гц
Дискретность установки	0,3125 мА /16 бит
Линейнвя нагрузка, стабилизация тока (синус, прямоугольник, ШИМ) LIN- СС
Диапазон установки	0…18,75 А
Погрешность установки	±(0,1%Iуст+0,2%I конечн) @ 50/60 Гц
Дискретность установки	0,625 мА /16 бит
Стабилизация электрической мощности CP
Пределы установки	1875 Вт
Погрешность установки	±(0,1%Pуст+0,1%Pконечн) @ 50/60 Гц
Дискретность установки	0,1 Вт
Нелинейная нагрузка (rectifier) Коэффициент мощности - PF (режимы CC, CP)
Диапазон установки	√2-5
Погрешность установки	(0,5%/Iскз) + 1% от диапазона
Разрешение	0,1
Режим «+LC»
Диапазон установки	0…1 Lag (отстающий ток), Lead (опережающий ток)
Погрешность установки	1% от диапазона
Разрешение	0,01
Сопротивление (RS)	0 Ом / 4,5 Ом / 9 Ом
Погрешность	±5% от установл. значения
Емкость (С), мкФ	0,1/ 0,22/ 0,47/ 0,82/ 1,64/ 3,3/ 6,6/ 12,8/ 25,6/ 52/ 104
Погрешность	±20% от уст. значения ±20мА
Индуктивность (L), Гн	40/ 20 / 10 / 5 / 2,5 / 1,25 / 0,625 / 0.312 (опция «L»- 52 мГн)
Погрешность	±20% от уст. значения ±20мА
Режимы тестирования (Test mode)
RLC- нагрузка (синус, CF=√2)
Диапазон силы тока	0…18,75 А
Разрешение	0,3125 мА/ 16 бит
Диапазон коэффициента мощности (PF)	± 0,000 ~ 1,000
ФЭУ: Тест эффективности (резистивный + нелинейный режим)
Диапазон частот	Автовыбор (Auto); 40 … 70 Гц
Диапазон силы тока	0…18,75 А
Диапазон коэффициента мощности	0…1
ИБП: Тест эффективности (нелинейный режим)
Диапазон частот	40 … 70 Гц (автовыбор)
Диапазон силы тока	0…18,75 А
Диапазон коэффициента мощности	0…1
ИБП: время переключения
Диапазон силы тока	0…18,75 А
Напряжение	2,5 В
Время переключения	0,15 … 999,99 мс
ИБП: время работы (CC, LIN, CR, CP)
Диапазон напряжения	50 … 280 Вскз / 400 Вdc
Время работы	1 … 99999 сек (> 27 часов)
Батарея: тестразряда (CC, LIN, CR, CP)
Диапазон напряжения	50 … 280 Вскз / 400 Вdc
Время разряда	1 … 99999 сек (> 27 часов)
Предохранитель: тест срабатывания (fuse)
Максимальный ток	18,75 Аскз (Турбо* - выкл); 37,5 Аскз (Турбо* - вкл)
Время срабатывания	0,1 … 9999,9 с (Турбо* - выкл); 0,1 … 1 с (Турбо* - вкл)
Погрешность измерения	±0,003 с
Циклы повторения	0 … 255
Тест КЗ (short time)
Время (короткого замыкания)	0,1 … 10 с (Турбо* - выкл); 0,1 … 1 с (Турбо* - вкл)
Тест защиты: OPP/ OCP
Время	100 мс (Турбо* - выкл); 100 мс (Турбо* - вкл) /до 10 шагов
Максимальный ток	18,75 А (Турбо* - выкл); 37, 5 А (Турбо* - вкл)
Максимальная мощность	1875 Вт (Турбо* - выкл); 3750 Вт (Турбо* - вкл)
Пусковой ток: эмуляция запуска ЭУ (inrush)
Начальный Iпуск. (старт)	0 - 37,5 А
Диапазон интеграции	0,1мс – 100 мс
Конечный Iпуск. (стоп)	0 – 18,75 А
Значения S1 и S2 (старт)	0 - 37,5 А
Импульсы тока: эмуляция пульсаций В ЭУ (surge)
Диапазон длительности	0,01с – 0,5с
Значение имп. S3	0 – 18,75 А
Длительность T3	0,01с – 9,99с или непрерывно
Функция измерения (Measurements)
Измерение напряжения (вольтметр «V»)
Предел	400 В
Разрешение	±(0,05%Uизм+0,05%Uконечн)
Параметры	Vrms, V Max / Min, +/-Vpk
Измерение силы тока (амперметр «A»)
Предел	9,375 Аскз / 18,75 Аскз
Разрешение	0,2 мА / 0,4 мА
Погрешность измерения	±(0,05%Iизм+0,05%Iконечн) @ 50/60 Гц
Параметры	Irms,I Max / Min,+ / -Ipk
Измерение мощности (ваттметр «W»)
Диапазон	1875 Вт
Разрешение	0,03125 Вт
Погрешность измерения	±(0,1%Iизм+0,1%Iконечн)
Измерение коэффициента мощности(PF)
Диапазон КМ	± 0,000 … 1,000
Погрешность измерения	±(0,002 + (0,001 / PF)*F)
Измерение частоты
Диапазон	40 … 70 Гц
Погрешность	0,1 %
Общие данные
Интерфейс шасси	опции: RS232, LAN, GPIB**, USB (только взамен)
Габаритные размеры	177 x 440 x 558 мм
Масса	42 кг
Потребляемая мощность	150ВА
Опция
Дополнительная индуктивность (L)	L= 52 мГн (подключаемый внешний блок) – увеличение Pвых до 3700ВА
Габаритные размеры	141 x 440 x 250 мм
Масса	34 кг
