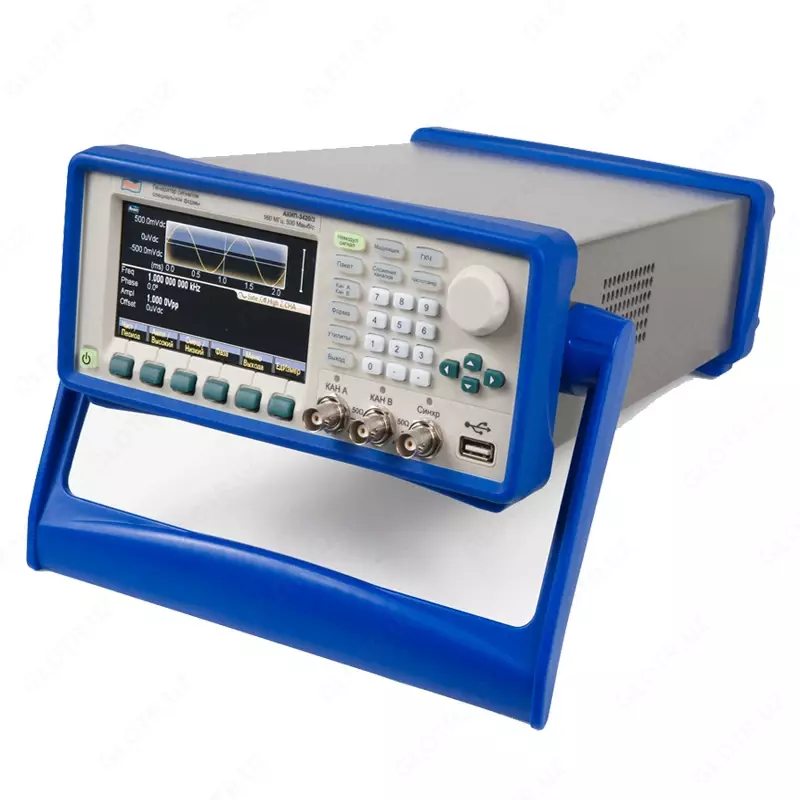

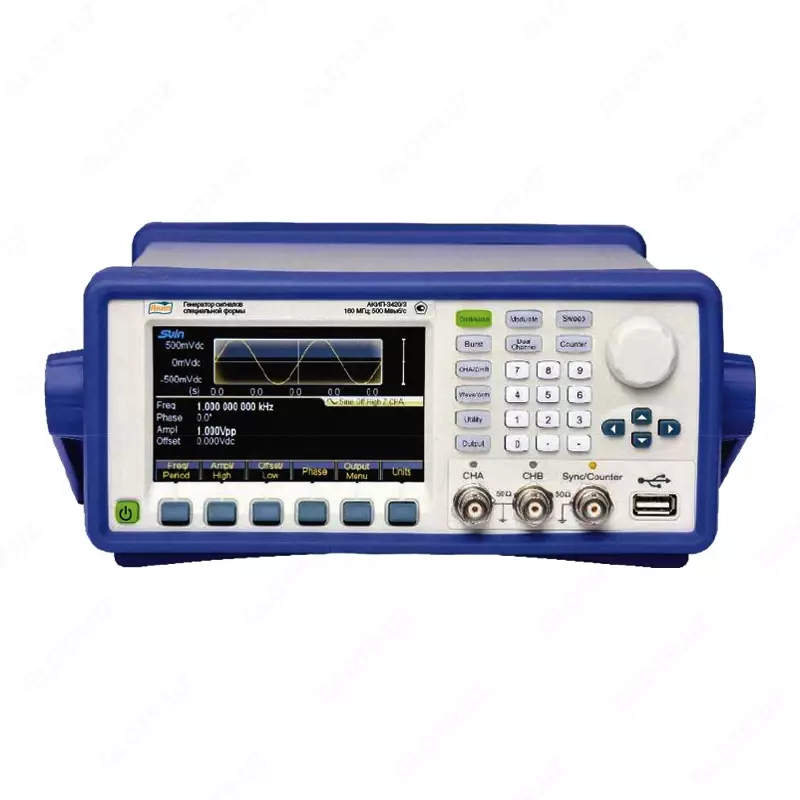

Akip-3420/1-maxsus shakldagi signal generatori

Akip-3420/1-maxsus shakldagi signal generatori - 1 000 so'mdan

Akip-3420/1-maxsus shakldagi signal generatori

Sotuvda mavjud Kod: P-0723133

1 000 so'm / donadan

Sotuvchi bilan bog'lanish

Tavsifi

Maxsus shaklli signal generatorining xususiyatlari akip-3420/1:
- Ikkita to'liq mustaqil tebranish manbai ("2 to 1"): standart (sinus, tekis., uchburchak, impuls, shovqin) va funktsional signallar (145 shakl), o'zboshimchalik shaklidagi signallarni tahrirlash(7 xotira xujayrasi);
- 2018-yil yanvar-dekabr oylarida O'zbekiston Respublikasi oliy MajlisiSenatiningo'n sakkizinchi yalpi majlisibo'lib o'tdi.;
- 1 mkHz chastotali maksimal ruxsat;
- Ichki qo'llab-quvvatlash generatori: ±2x10-6 (ixtiyoriy: ±2x10-7);
- Modulyatsiyaning 13 turi, shu jumladan: AM, FM, FM, Chmn, PWM, kvadratura faza manipulyatsiyasi (QPSK), sum (signallarni qo'llash) va boshqalar.;
- Doimiy o'zgarishlar tuzatish funktsiyasi bilan swiping rejimi (GCR), ommaviy rejimi (Burst) ;
- Kanallarni qo'shish tartibi;
- Harmonikani o'rnatish orqali chiqish signalini shakllantirish (50 Max.);
- Ichki chastota o'lchagich 350 MGts gacha;
- Diagonali 11 sm bo'lgan grafik LCD displey;
- USB va LAN interfeyslari;
- 2 vatt, 50 Ohmgacha bo'lgan quvvat kuchaytirgichi (ixtiyoriy);
- 100 variant: termostatik qo'llab-quvvatlash generatori (barqarorlik: ±2x10-7).

Texnik xususiyatlari maxsus shaklli signal generatori akip-3420/1:

Parametr	3420/1	3420/2	3420/3
Asosiy chiqish parametrlari
Chastota diapazoni
Sinus	1 mkHz ... 80 MGts	O'tish: saytda harakatlanish, qidiruv	O'tish: saytda harakatlanish, qidiruv
To'rtburchak / zarba	1 mkHz ... 30 MGts	1 mkHz ... 40 MGts	1 mkHz ... 50 MGts
Ko'rdim	1 mkHz ... 30 MGts
SPF	1 mkHz ... 30 MGts
Ruxsat berish	1 mkHz dan (12 bit)
Xato yuz berdi. chastotalar	Standart: ±2x10-6 + 1 kHz variant bilan: 100: ±2×10-7
Xato yuz berdi. chastotalar	Standart: ±2x10-6 + 1 kHz variant bilan: 100: ±2×10-7
Chiqish darajasi	≤ 40 MGts chastotasi: 1 MVP ... 10 VPP (50 Ohm); 2 mvpp ... 20 VPP (1 Mom) chastotasi ≤ 80 MGts: 1 mvpp ... 5 VPP (50 Ohm); 2 mvpp ... 10 VPP (1 Mom) chastotasi ≤ 120 MGts: 1 mvpp ... 2,5 VPP (50 Ohm); 2 mvpp ... 5 VPP 120 MGts chastotasi: 1 mvpp ... 2 VPP (50 Ohm); 2 mvpp ... 4 VPP ( 1 Mom)
Ruxsat berish	1 mvpp (darajasi ≥ 1 WPP, 50 Ohm), 2 mvpp (darajasi ≥ 2 WPP, 1 Mom) 0,1 mvpp (darajasi < 1 Wfp, 50 Ohm), 0,2 mvpp (darajasi < 2 Wfp, 1 Mom)
Xato yuz berdi. darajasi	±(1% lab. + 2 ichki ishlar vazirligi)
Doimiy ofset	±5 V (50 Ohm), Maks. ruxsat 0,1 MV, xato ±(o'rnatilgan 1% + 2 MV + amplituda 0,5%)
Xotira uzunligi	4 ... 16384 nuqta
Chiqish qarshilik	1Mom / 50 Ohm
Sinusoid
Asosiy chastota darajasiga nisbatan Harmonik daraja	60 MGts gacha bo'lgan diapazonda ≤-55 DBN 80 MGts gacha bo'lgan diapazonda ≤-50 DBN 100 MGts gacha bo'lgan diapazonda ≤-45 DBN 100 MGts dan yuqori
Garmonik buzilishlarning yig'indisi	≤ 0,1% (20 kHz gacha chastotalarda)
To'rtburchak, zarba, arra
To'rtburchakning ko'tarilish vaqti	≤ 8 NS
Yaxshi	0,1 % - 99,9 %
O'sish vaqti momentum	4 NS ... 100 iss
Pulsning davomiyligi	10 nm ... 1000 s
Asimmetriya(arra)	0% … 100%
Namuna olish tezligi
Namuna olish tezligi	Qisqa xotira (Kan.A / Kan.B): 500 MGts uzoq xotira (Kan.A): 1 MHz ... 125 MHz, ruxsat 1 MHz
Xotira uzunligi	Qisqa xotira (Kan.A / Kan.B): 16384 ruxsat etilgan qiymat uzoq xotira (Kan.A): 6 nuqta ... 1 048576 nuqta
DAC ruxsatnomasi	14 bit
Modulyatsiya turlari	AM, FM, FM, PWM, so'm, Chmn (FSK, 4FSK, QFSK), FMN (PSK, 4PSK, 4PSK), amn (ASK, OSK)
Modulyatsiya chastotasi	100 kHz (AM, FM, FM, PWM), 1 MGts ... 1 MGts (so'm)
AM chuqurligi	0% … 120%
FM fazasining o'zgarishi	0° … 360°
PWM deviatsiyasi	0% … 99%
Sum amplitudasi	0% … 100%
Manipulyatsiya chastotasi	1 MGts ... 1 MGts
O'tish chastotasi	Maksimal chiqish chastotasi
Modulyatsiya manbai	Ichki, tashqi
O'tish: saytda harakatlanish, qidiruv
Swiping usullari	1 MS ... 500 s
Kechikish/ qaytish/ interval vaqti	0 ... 500 s
Kechikish/ qaytish/ interval vaqti	0 ... 500 s
Paket rejimi
Signal shakllari	Sinus, to'rtburchak, arra / uchburchak va boshqalar.
Paketdagi pulslar soni	1 … 1x10⁸
Takrorlash davri	1 iss ... 500 s
Nazorat rejimi	Ichki (avtomatik) / tashqi (TTLNI ko'tarilgan jabhada (Strob-impuls bilan) ishga tushirish) / qo'lda bitta ishga tushirish
Qo'shish tartibi
Chastotada	Chastota nisbati / chastota farqi
Amplituda	Amplituda farq / joy almashish farqi
Shaklni birlashtirish	Birlashgan amplitudalar: 0% ~ 100%
Qo'shimcha kirish/chiqish parametrlari
Tashqi mos yozuvlar signalini kiritish	10 MGts ± 50Hz; kirish darajasi: 100 MVP ...
Mos yozuvlar signalining chiqishi	10 MGts; darajasi: > 1 Wfp; 50 Ohm
Sinxron chiqish (SYNC)	Chiqish darajasi: TTL; ko'tarilish vaqti: ≤ 10 NS; chiqish empedansi: 50 Ohm
Kirish / chiqish sinxronlash	Kirish / chiqish darajasi: TTL; kirish/chiqish qarshilik: 1 kohm
Tashqi modulyatsiya usuli	Kirish darajasi: ± 2,5 Wfp (modul chuqurligi. 100%); kirish empedansi: 10 kohm
Chastomer
Chastota diapazoni	10 MGts...350 MGts (100 NS...20 s); hisoblash vaqti 1 MS...100 s
Sezuvchanlik	O'tish: saytda harakatlanish, qidiruv
Umumiy ma'lumotlar
LCD displey	Grafik rangli (TFT, diagonali 11 sm), 480x272 nuqta
Xotira	7 hujayra( maxsus SPF), 1 hujayra (Harmonik)
Ta'minot kuchlanishi	220v (±22V), 47~53hz
Ish sharoitlari	0 ... 40°C, 80%
Interfeys	USB, LAN
Umumiy o'lchovlar, massa	367 × 256 × 106 mm; 3,7 kg
