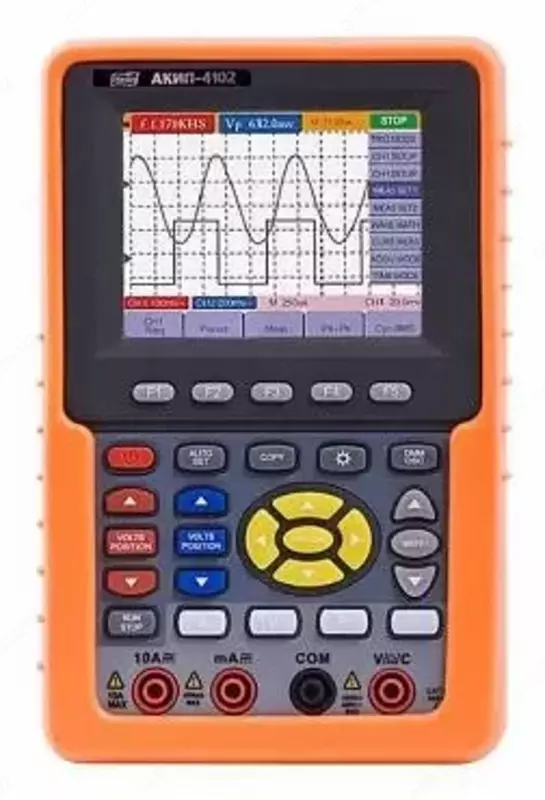

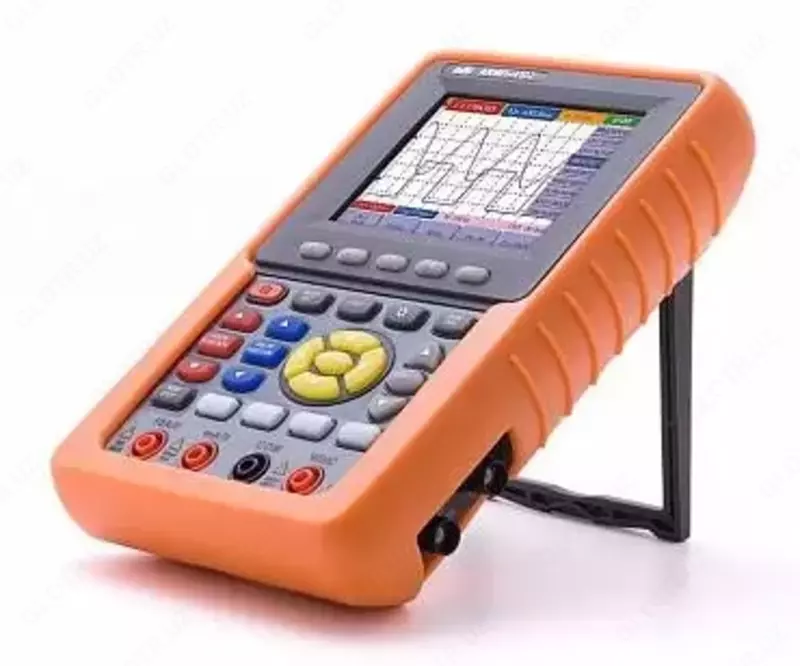

AKIP-4102 - osiloskop-multimetr

AKIP-4102 ning xarakteristikalari
Parametr qiymatlari
OSKILLOSKOP REJIMI
Vertikal kanal
Tarmoqli kengligi 0 ... 20 MGts
Og'ish koeffitsienti 5 mV / div ... 5 V / div
Kirish empedansi 1 MŌ ± 2% // 20 pF ± 3 pF
Kirish interfeysi ochiq, yopiq, tuproqli
Ko'tarilish vaqti < 17,5 ns
Og'ish koeffitsienti xatosi ±3%
Kanallar orasidagi kechikish vaqti 150 ps
Maksimal kirish kuchlanishi 400 Vpk.
Gorizontal kanal
Tozalash omili 5 ns/div ... 5 s/div (1-2,5-5-bosqich)
Tozalash omili xatosi 0,01%
Sinxronizatsiya
Ishga tushirish rejimlari Yagona, oddiy, avtomatik
Sinxronizatsiya manba kanali 1, kanal 2
Sinxronlash turlari: Edge, TV sinxronlash (maydon, chiziq)
Sinxronizatsiya darajasini sozlash xatosi ± 0,3 bo'linish
Analogdan raqamliga o'tkazish
Namuna olish chastotasi 100 MGts
Xotira hajmi 6 kB
ADC sig'imi 8 bit
Namuna olish rejimlari Oddiy, o'rtacha, tepalik detektori
MULTIMETER REJIMI
DC va AC kuchlanish
Kuchlanishni o'lchash chegaralari Doimiy 400 mV, 4 V, 40 va 400 V
AC 4 V, 40 va 400 V (chastota diapazoni 40 ... 400 Hz)
Ruxsat 100 mV, 1 mV, 10 mV, 100 mV chegaraga qarab
Kirish empedansi 10 MŌ
O'lchov xatosi ± 1%
To'g'ridan-to'g'ri va o'zgaruvchan tok
O'lchov chegarasi 40 mA, 400 mA, 10 A
Ruxsat 10 mA, 100 mA, 10 mA
AC chastota diapazoni 40 … 400 Hz
O'lchov aniqligi doimiy oqim: chegaraga qarab ±1%, ±1,5%, ±3%
AC oqimi: chegaraga qarab ±1,5%, ±2%, ±5%
Qarshilik
O'lchov chegarasi 400 Ohm, 4 kOm, 40 kOm, 400 kOm, 4 MOhm, 40 MOhm
Ruxsat 0,1 ohm, 1, 10, 100 ohm, 1 kohm, 10 kohm
Aniqlik ±1%
Imkoniyat
O'lchov chegarasi 51 nF, 512 nF, 5, 12 mF, 51,2 mF, 100 mF
Ruxsat 10 pF, 100 pF, 1 nF, 10 nF, 100 nF chegaraga qarab
Aniqlik ±3%
Umumiy ma'lumot
Rangli LCD displey (320 × 240), diagonali 9,6 sm, 4096 rang
Quvvat manbai Lityum batareya, batareyaning ishlash muddati 4 soat
Zaryadlovchi/adapter 220 V, 50 Gts <-> 8,5 V doimiy, 1,5 A
Ishlash shartlari 0 °C ... +40 °C; rel. namlik 80% dan oshmaydi
Umumiy o'lchamlari 180 x 115 x 40 mm
Og'irligi 0,7 kg
USB interfeysi
yashirish
AKIP-4102 uskunalari
No. Ism miqdori
1. AC-DC adapteri 1
2. O‘lchash kabeli 2
3. USB kabeli 1
4. Metall korpus 1
5. 1-qurilma
6. Namuna x10 2
7. Kalibrator 1 uchun sim
8. Dasturiy ta'minot 1
9. Foydalanish bo'yicha ko'rsatmalar 1
