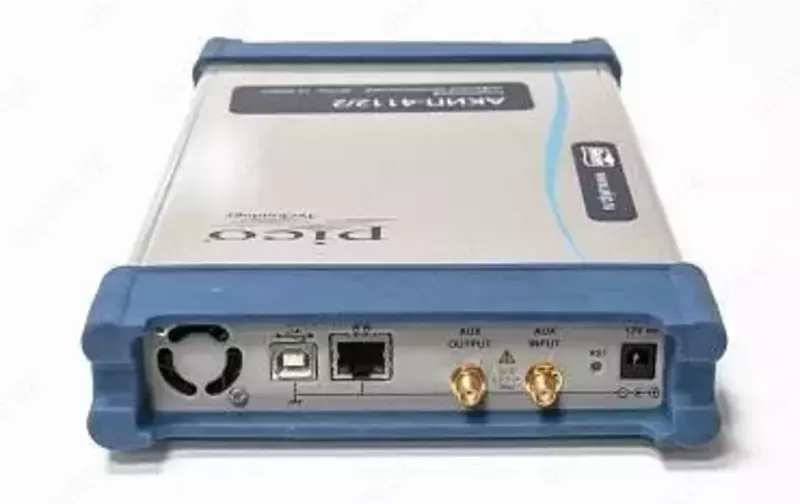

AKIP-4112/2 - raqamli stroboskopik USB osiloskop

AKIP-4112/2 ning xarakteristikalari
Parametrning ma'nosi
Vertikal og'ish KANALI
Kanallar soni 2
Tarmoqli kengligi (-3 dB) 0...20 gigagertsli yoki 0...10 gigagertsli
Ko'tarilish vaqti (10%-90%) ≤ 17,5 ps (20 gigagerts),
≤ 35 ps (10 gigagertsli)
Koef. og'ishlar (Kotkl.) 1 mV / div ... 500 mV / div 1-2-5 yoki 0,5% bosqichlarida
Voltajni o'lchash aniqligi ± 2% (to'liq shkala) + 2 mV
Egalik darajasi shovqin, qisqa tutashuv ≤ 2 mV
Kirish empedansi (50 ± 1) ohm
Maks. kirish kuchlanishi ±2V (16dBm)
SMA va PC3.5 bilan mos keladigan RF kirish K-tipli ulagich (2,92 mm).
100 ns gacha kanallar o'rtasida sozlanishi vaqt kechikishi (1 ps qadamda)
Gorizontal og'ish kanali
Ishlash rejimlari (supurish) Asosiy, yoritilgan, kechiktirilgan, ikki marta kechiktirilgan
Koef. supurish (Krasv.) 5 ps/div ... 3,2 ms/div
Koef. kechikish supurib (Kz.sv.) 5 ps/div dan zn gacha. asosiy supuradi
Vaqt oraliqlarini o'lchashda xatolik, rms ± 15 ps ± 0,4% mv. vaqt oralig'i
1000 ta kechiktirilgan skanerlash ekraniga qadar sozlanishi kechikish
Dastlabki tozalash kechikishi ≤40 ns
Ruxsat 64 fs (daq.)
Sinxronizatsiya
Soat manbalari tashqi, chastota ajratuvchi bilan tashqi, ichki (soat signali)
Sezuvchanlik 100 mVp (DC - 100 MGts),
200 mVp (2,5 gigagertsgacha)
Sezuvchanlik (chastota bo'luvchi kirish) 100 mVp (DC - 100 MGts),
200 mVp (2,5 gigagertsgacha)
Sinxronizatsiya jitteri, rms 2 ps
Sweep trigger rejimlari O'z-o'zidan tebranish, kutish
Tashqi kiritish sinxronizatsiya ulagichi SMA turi
ANALOG-RAQAMLI KONVERSIYA
Vertikal o'lchamlari 16 bit
Ekviv. Namuna olish tezligi 15 TSnamuna/s
Strob chastotasi 0…1 MGts
Xotira hajmi (yozuv) x2 bosqichli kanal uchun 32…32768 ball
Qabul qilish rejimlari Standart namuna olish, o'rtacha, konvert
O'rtachalar soni 2…4096
Konvertni ta'kidlash rejimi Bir vaqtning o'zida minimal, maksimal, minimal va maksimal
KURSOR VA MARKER O'CHISHLARI
Marker turi X-markerlar (vaqt). Y-markerlar (kuchlanish). XY markerlari (signal belgilari)
Marker o'lchovlari Absolyut qiymat, farq qiymati, kuchlanish, vaqt, chastota, nishab (V/s)
Marker harakat rejimlari Alohida yoki bog'langan
Nisbiy o'lchovlar D-o'lchov va mos yozuvlar qiymatlari orasidagi o'lchov: %, dB yoki daraja fazasida
