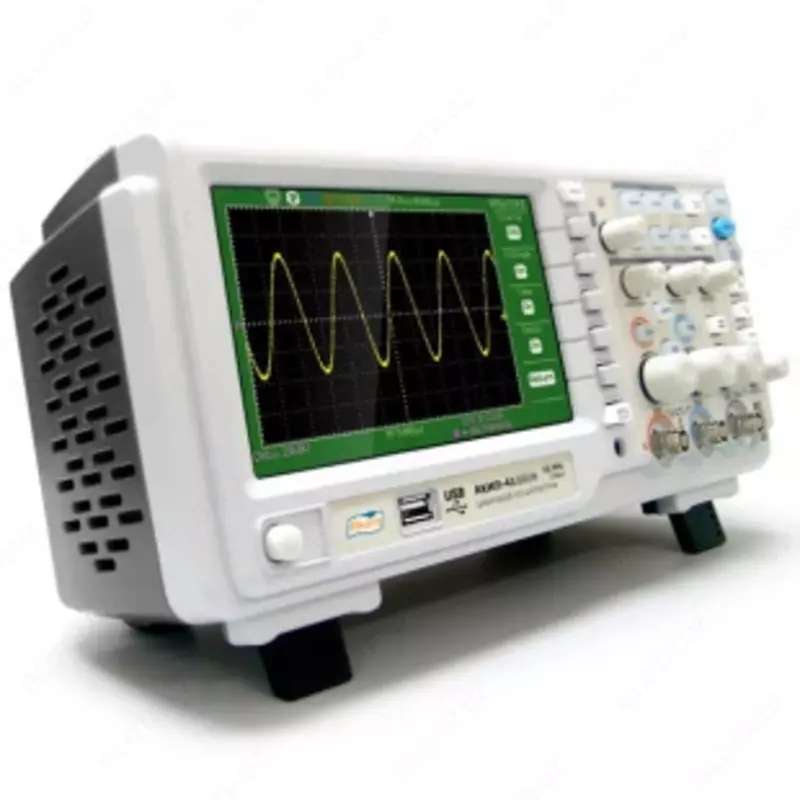

AKIP-4115/3A - raqamli eslab qoluvchi ossillograf

AKIP‑4115/3A — bu USB interfeysli raqamli ossillograf bo‘lib, to‘rt ta mustaqil kanal va spektr tahlil funksiyasiga ega. Qurilma signal o‘lchash, vizualizatsiya va tahlil qilish uchun mo‘ljallangan bo‘lib, muhandislar, servis mutaxassislari, laboratoriyalar, o‘quv markazlari va radiohobbistlar uchun universal o‘lchov yechimidir.

AKIP‑4115/3A modelining o‘ziga xosligi — yuqori diskretizatsiya chastotasi va o‘lchashlar aniqligi, bu dinamik signallarni aniqlash va murakkab elektron jarayonlarni tahlil qilish imkonini beradi. Ossillograf 4 ta mustaqil kanal orqali bir vaqtning o‘zida bir nechta signallarni kuzatish, ularni solishtirish va tahlil qilish imkonini beradi. 40 MGts o‘tkazuvchanlik signallarni aniq aks ettirish va o‘tish jarayonlarini to‘g‘ri ko‘rsatadi.

Qurilmada yuqori aniqlikdagi 12 bitli ADC ishlatiladi, bu esa o‘lchash natijalarining ishonchliligini oshiradi. AKIP‑4115/3A avtomatik o‘lchashlar (amplituda, chastota, davr, impuls davomiyligi) va kursorli o‘lchashlar (ΔU, ΔT) imkoniyatlarini taklif etadi. Shuningdek, signalni spektr bo‘yicha tahlil qilish uchun tezkor Furye o‘tkazilishi funksiyasi mavjud.

«Kadrma‑kadr registratsiya» rejimi orqali ichki buferga 1000 ta osillogramma yozib olish va keyinchalik ularni tahlil qilish mumkin. Qurilma USB orqali kompyuterga ulanadi, shu bilan birga quvvatlanadi va boshqariladi. To‘plamga USB kabel, dasturiy ta’minot, probalar va foydalanuvchi qo‘llanmasi kiradi, shuning uchun asbob darhol ishlatishga tayyor.

Texnik ma’lumotlar:

• Turi: USB raqamli ossillograf

• Kanallar soni: 4

• O‘tkazuvchanlik polosasi: 40 MGts

• Diskretizatsiya chastotasi: 200 MGts (2 kanal), 50 MGts (4 kanal)

• ADC rezolyutsiyasi: 12 bit

• O‘lchash rejimlari: avtomatik, kursorli, spektr tahlil

• Registratsiya buferi: 1000 osillogramma

• Interfeys: USB (quvvat va boshqaruv)
