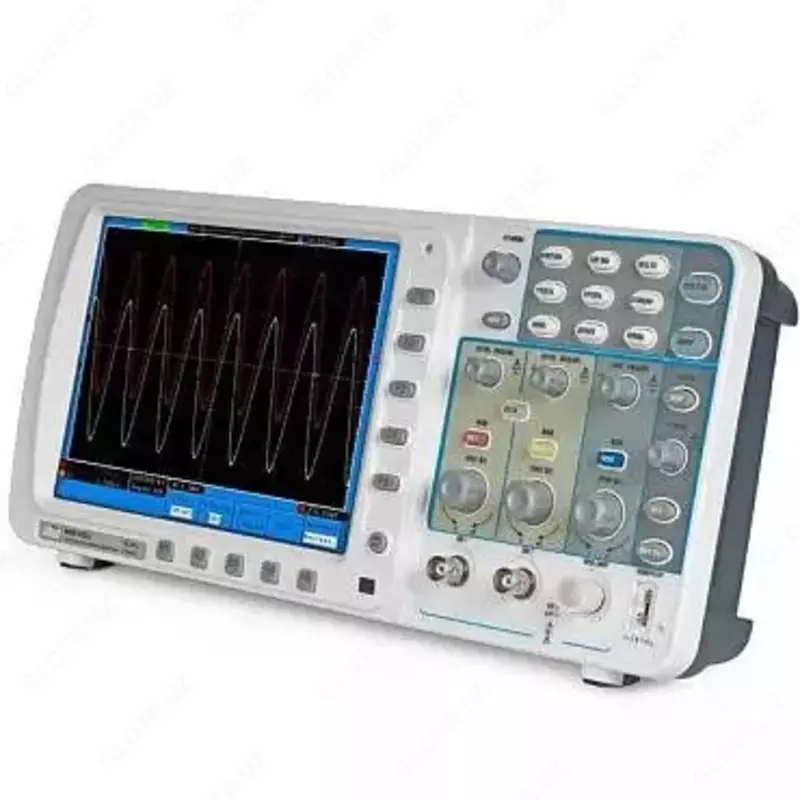

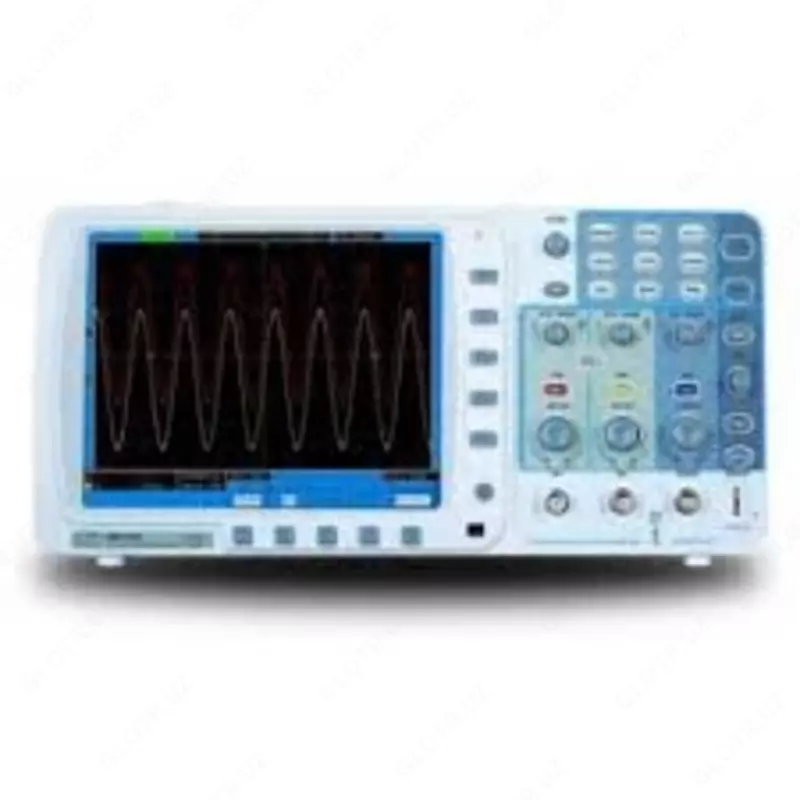

AKIP-4122/1 - raqamli osiloskop

AKIP-4122/1 ning xarakteristikalari
Vertikal kanal
Kanallar soni 2
Tarmoqli kengligi (-3 dB) 0... 60 MGts
20 MGts diapazon chegarasi
Burilish koeffitsienti (Kotkl.) 2 mV/div…10 V/div (1-2-5-bosqich)
O'rnatish xatosi Qozon raqami. ± 3%
Kirish aloqasi Ochiq, yopiq, tuproqli
Ko'tarilish vaqti ≤ 5,8 ns
Kirish empedansi 1 MŌ (± 2%) / 10 pF ± 5 pF
Maksimal kirish kuchlanishi 400 V (DC+AC pik, 1 kHz gacha)
Matematika +, -, x, div.; 1 kB maydondan ortiq FFT (dB yoki mVrms).
Gorizontal kanal
Tozalash nisbati (Krasv.) 5 ns/div…100s/div (1-2-5-bosqich)
O'rnatish xatosi Krazv. ±0,01%
Ishlash rejimlari Asosiy, kechiktirilgan (100 ns...10 s), ZOOM oynalari, magnitafon (100 ms/div - 100 s/div), X-Y
Sinxronizatsiya
Soat manbalari Ch1, Ch2, tarmoq, tashqi (tashqi, tashqi/5)
Skanerlash tetik rejimlari O'z-o'zidan tebranish, kutish, bitta, televizor (NTSC, PAL / SECAM), chekka (ko'tarilish/tushish), uzun. puls (24 ns...10 s), navbat bilan (ALT)
LPF kirish ulanishi, HPF kirish, AC ulanishi, DC ulanishi
Sezuvchanlik ~0,3 bo'linish (Kotkl tomonidan aniqlanganidek)
Analogdan raqamliga o'tkazish
Vertikal o'lchamlari 8 bit
Maksimal namuna olish tezligi 500 MGts
Namuna olish chastotasi (kanal uchun) 250 MGts
Yozib olish uzunligi 10 MB (har bir kanal uchun)
Ishlash rejimlari Namuna olish, tepalik. detektor; o'rtacha (4 /16/ 64/ 128), to'plash (1, 2, 5s, cheksiz), interpolyatsiya (sinx)/x
Kursor o'lchovlari
Funktsiyalar ∆U; ∆T; 1/∆T
Avtomatik o'lchovlar
Vertikal funktsiyalar Up-peak; Umax; U min; +U; -U; Uampl; Uavg; Urm kv.; yuqorida va pauzada emissiya (old)
Gorizontal funktsiyalar f; T; t oshirish; t kesish; +t; -t; koeffitsienti to'ldirish (%)
t kechikishini o'lchash Ch1-Ch2 (old), Ch1-Ch2 (kesish)
Qo'shimcha funktsiyalar
Raqamli magnitafon 1000 to'lqin shakllari - yozib olish / ijro etish (sozlanishi mumkin bo'lgan namuna olish oralig'i 1 ms - 1000 s)
Interfeyslar USB, VGA chiqishi, opto-izolyatsiya qilingan o'tish / muvaffaqiyatsizlik
V/div, s/div, soat parametrlarini avtomatik sozlash
X-Y X rejimi – 1-kanal; Y – 2-kanal, fazalar farqi < 3° dan 100 kHz gacha
Ichki xotira 15 to'lqin shakli, 8 sozlash profili (yozuv / ijro etish)
Umumiy ma'lumot
LCD displey Rangli (TFT), diagonali 20 sm, 8x10 div (ravshanligi 800 x 600)
Ta'minot kuchlanishi 100…240 V, 47…63 Gts (avtomatik tanlash)
Quvvat iste'moli 18 Vt
Umumiy o'lchamlari 340 x 155 x 70 mm
Og'irligi 1,82 kg
