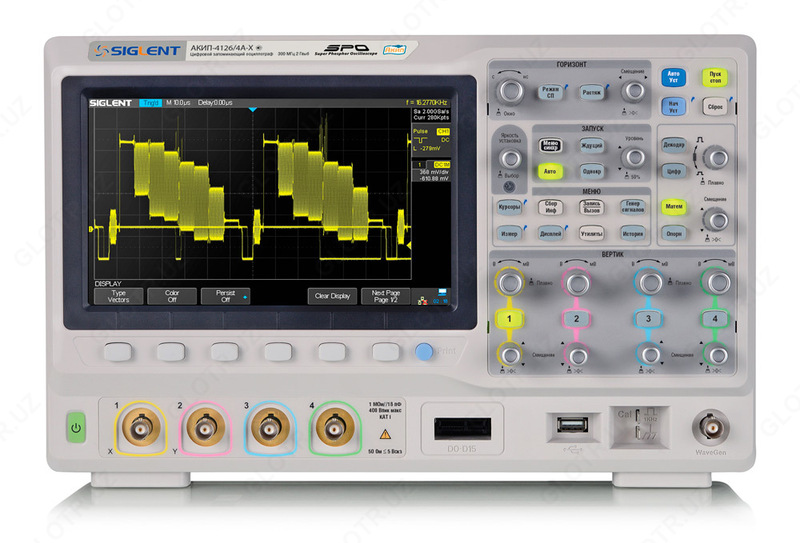

AKIP-4126 / 1A-X - raqamli osiloskop

AKIP-4126 / 1A-X - raqamli osiloskop Tavsif: AKIP-4126 / 1A-X seriyali osiloskoplar ikki turdagi generatorlarni birlashtiradi: funktsional va o'zboshimchalik bilan to'lqin shakllantiruvchi generator (SPF). FG xotirasida 10 ta to'lqin shakllari (sinus, meandr, uchburchak va boshqalar) oldindan o'rnatiladi, ular 1 MGts chastota va 2 V gacha chiqish darajasi bilan sintez qilinishi mumkin. SPF generatorining signalining namuna olish chastotasi 20 MGts, xotira uzunligi 32 kB, DAC o'lchamlari esa vertikal 12 bit. Xususiyatlari: 2 va 4 kanallar soni; 70, 100, 200 va 300 MGts tarmoqli kengligi; Namuna olish tezligi: har bir kanal uchun 1 gigagertsli (birlashtirilganda 2 gigagertsli); Bir kanal uchun xotira hajmi 70 MB (140 MB - birlashtirilganda); Ma'lumot yig'ish rejimlari: namuna olish, eng yuqori detektor (> 1 ns), o'rtacha (4 /… / 1024), Sin X / x interpolyatsiyasi; Parametrlarni avtomatik o'lchashning 37 turi, kursor o'lchovlari; 140,000 wfms / soniyagacha yuqori ekranni yangilash tezligi; Segmentlangan xotira rejimi; TARIX rejimi - avvalgi anomaliyalarni aniqlash uchun oscillogramlarni yozib olish va teskari ijro etish (vaqtida orqaga siljitish); Sozlash va ishga tushirish parametrlari uchun avtomatik sozlash funktsiyasi; Matematikaning funktsiyalari: qo'shish, ayirish, ko'paytirish, bo'lish, ajratish (d / dt), integral (Σdt), kvadrat chiqarish. root (v); Chastotani tahlil qilish (FFT); Qo'lda sozlash bilan raqamli filtr; Oynalarni cho'zish rejimlari, diagramma yozuvchisi va XY; I2C, SPI, UART / RS232, CAN, LIN signallarining dekodlanishi (variant); Aralash signallarni tahlil qilish: 16 kanalli mantiqiy analizator (ixtiyoriy); Standart to'lqin shakllari va o'zboshimchalik bilan to'lqin shaklini yaratish bilan 25 MGts gacha bo'lgan funktsional generator (FG variant); Interfeyslar: USB TMC (xost / qurilma), LAN, GPIB (variant); SVGA TFT rangli displeyi (20 sm) sozlanishi yorqinligi bilan; Bosib chiqarish uchun ma'lumotlar chiqishi (PictBrige-ni qo'llab-quvvatlash); Russified menyu
