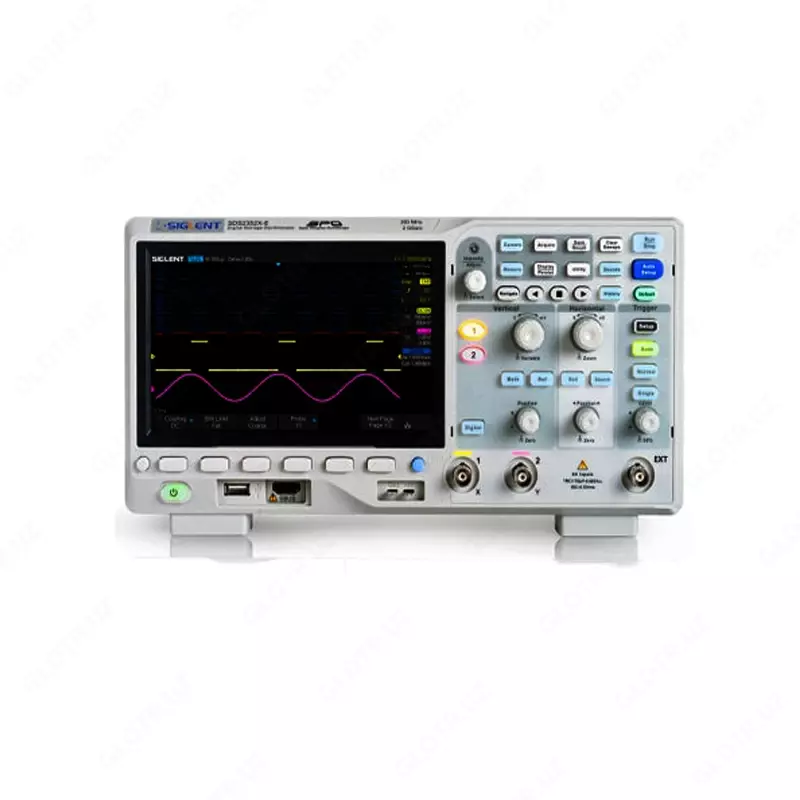

Akip-4126 / 3e-osiloskop raqamli saqlash

Akip-4126 / 3e raqamli saqlash osiloskopining xususiyatlari:

• Kanallar soni: 2;
• Tarmoqli kengligi: 100, 200, 350 MGts;
• Maksimal namuna olish tezligi: 2 GHz (birlashtirilganda);
• Xotira hajmi (kanal boshiga): 14 MB (28 MB – birlashganda);
• Ekranni yangilash tezligi:110.000 OS./ s (400.000 OS gacha.segmentlangan tozalash rejimida / s);
• 256 darajadagi nurli nur zichligi (takrorlanish chastotasiga qarab skanerlash chastotasining yorqin yoki rangli gradatsiyasi);
• Ma'lumotlar yig'ish usullari: namuna olish, tepalik detektori( 1 NS), o'rtacha (4 / ... / 1024), ERES (ADC kengaytirilgan piksellar sonini rejimi);
• Interpolatsiya: Sin X / x, chiziqli;
• Amplituda-chastota tahlili: Bode diagrammalarini qurish;
• Foydalanuvchi tomonidan belgilangan shartlarga muvofiq voqealarni qidirish uchun "qidiruv mexanizmi / qidirish" rejimi;
• 38 turdagi parametrlarni avtomatik o'lchash (shu jumladan vaqt kechikishi), kursor o'lchovlari;
• Segmentlangan xotira rejimi: 80.000 segmentgacha, minimal segmentlararo vaqt (≤2,5 iss);
• Tarix rejimi-oldingi anomaliyalarni aniqlash uchun osilogramlarni yozib olish va orqaga qaytarish (vaqt o'tishi bilan aylantirish) ;
• Tozalash, ishga tushirish parametrlarini avtomatik sozlash funktsiyasi;
• Matematikaning vazifalari: qo'shish, ayirish, ko'paytirish, bo'lish ,farqlash (d/dt), integratsiya (∫dt) kvadratni olish. ildiz (√);
• 1 MB xotira uzunligi bilan chastotani tahlil qilish (BPF) ;
• Sinxronizatsiya va dekodlash: I2C, SPI,UART / RS232, jon, LIN;
• Aralash signallarni tahlil qilish opsiyasi: 16 kanal mantiqiy analizatori;
• Ixtiyoriy USB moduli: 25 MGts gacha bo'lgan funktsional generator (standart shakllar) va o'zboshimchalik shaklidagi signalni shakllantirish;
• Mso modulini ulash uchun SBUS interfeysi;
• Interfeyslar: lan, USB TMC ma'lumotlarni boshqarish va eksport qilish;
• Nima uchun?;
• Rangli, SVGA TFT displeyi (diagonali 17,8 sm).
