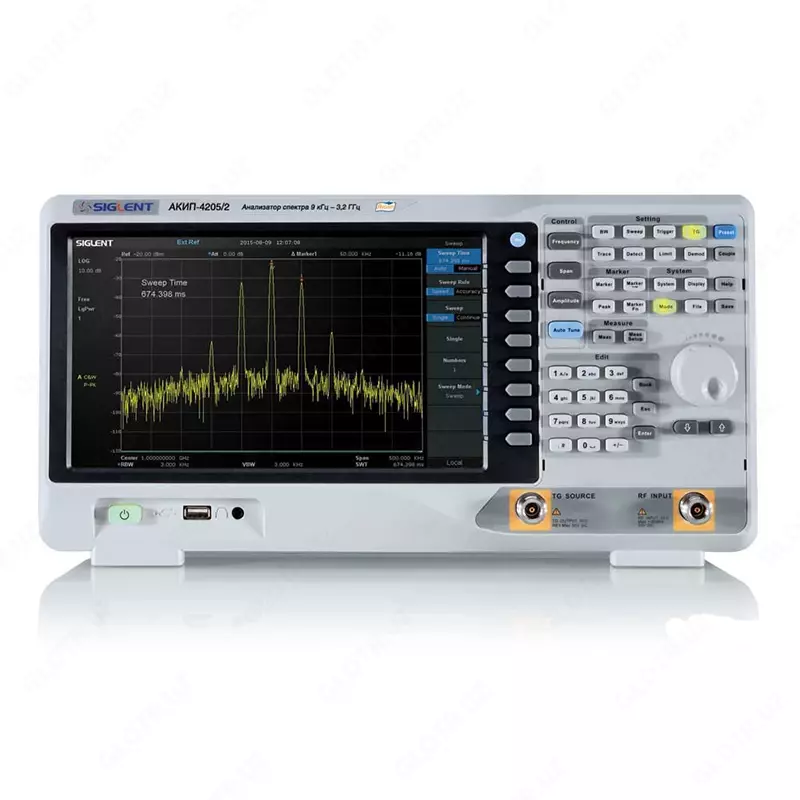

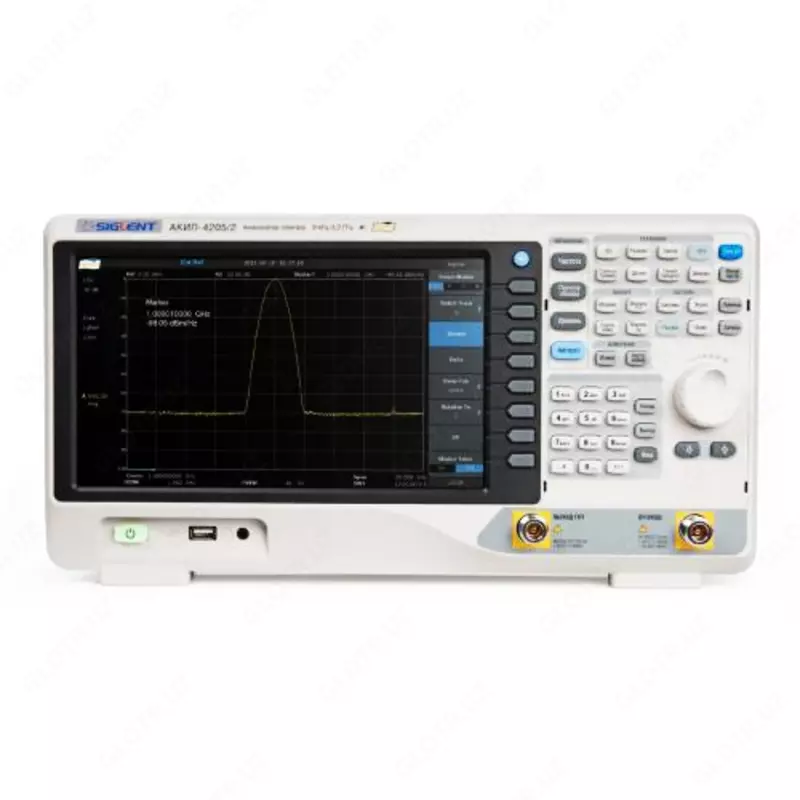

Akip-4205/1 tg spektr analizatori tg opsiyasi bilan raqamli

Akip-4205/1 tg spektr analizatori tg opsiyasi bilan raqamli - 1 000 so'mdan

Akip-4205/1 tg spektr analizatori tg opsiyasi bilan raqamli

Sotuvda mavjud Kod: P-0724255

1 000 so'm / donadan

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Akip-4205/1 TG seriyali spektr analizatorlarining xususiyatlari:
- Chastota diapazoni: 9 kHz...2,1 GHz (akip-4205 / 1 TG), 9 kHz...3,2 GHz (akip-4205/2 TG);
- Atrof-muhit. o'z shovqin darajasi: <-146 dBm/Hz;
- Faza shovqin: ottrda -115 DBN/Hz dan. 10 MGts @ 1 GHz da;
- Amplitudani o'lchash xatosi < 0,7 db;
- Tarmoqli kengligi o'lchamlari: 10Hz;
- O'rnatilgan preamp, marker o'lchovlari;
- Dastur Options: kuzatish generator (TG), kengaytirilgan o'lchov majmui, reflektometre, EMC filtrlar va kvazipik yassi;
- Ekranning diagonali 25,6 sm (o'lchamlari 1024x600);
- Usb, LAN interfeyslari.

Akip-4205/1 tg seriyali spektr analizatorlarining texnik xususiyatlari:

Parametrlar	AKIP-4205/1 TG	AKIP-4205/2 TG
Chastota diapazoni	O'tish: saytda harakatlanish, qidiruv	3200 MGts
Ruxsat	1 Hz
Qo'llab-quvvatlash chastotasining manba xatosi	± 5*10-7/ yil
Ip mulohaza	Nolinchi; 100 Hz...2,1 GHz	Nolinchi; 100 Hz...3,2 GHz
Fazali shovqinlarning zichligi	-95 db/Hz 10 kHz da 1 gigagertsli -96 db/Hz ga nisbatan 100 kHz da 1 gigagertsli -115 db/Hz tashuvchiga nisbatan 10 MGts da 1 gigagertsli tashuvchiga nisbatan 10 kHz ga nisbatan
Tozalash tezligi	24 MS ... 1000 s
PCH tarmoqli kengligi	3 MGts( 1-3-10 qadam)
PCH tarmoqli kengligi o'rnatish xatosi	± 5 %
Saylov darajasi (60 db/ 3 db)	4,8:1
Tarmoqli kengligi video	3 MGts(qadam 1-3-10)
O'lchov oralig'i	Ichki shovqinlarning o'rtacha darajasidan 100 kHz dan 1 MHz gacha bo'lgan diapazonda +10 dBm gacha; 1 MHz dan 3,2 GGts gacha bo'lgan diapazonda + 20 dBm gacha, preamp o'chirilgan
Susturucu	0 ... 51 db ( qadam 1 db)
Preamplifikator	20 db, 9 kHz...3,2 GHz
Maksimal kirish darajasi	± 50 Vpost
Qo'llab-quvvatlash darajasi	-100 dBm...+30 dBm (qadam 1 db)
O'rtacha shovqin darajasi (DANL)	100 kHz -97 dBm: 100 kHz...1 MHz -122 dBm: 1 MHz...10 MHz -127 dBm: 10 MHz...200 MHz -125 dBm: 200 MHz...2.1 GHz -116 dBm: 2.1 MHz...3.2 GHz preamp bilan : -107 dBm: 9 100 kHz -122 dBm: 100 kHz...1 MHz -138 dBm: 1 MHz ... 10 MHz -146 dBm: 10 MHz ... 200 MHz -145 dBm: 200 MHz...2,1 gigagertsli -135 dBm: 2,1 MHz...3,2 GGs parametrlar sharoitlarda normallashtiriladi: 0 db, RBW 10 Hz, o'rtacha > 50
50 MGts chastotasida ruxsat etilgan mutlaq o'lchov xatosining chegaralari	Oldindan kuchaytirgich bilan: ± 0,4 db (VX. kirish darajasi-20 dBm) kuchaytirgich bilan: ± 0,5 db (VX. darajasi-40 dBm)
VSWR	≤ 1,5 (1 MGts...3,2 GGs, zayıflatıcı 10 db)
Ikkinchi tartibli Harmonik buzilishlar	- 65 DBN: ≥50 MGts kuchaytirgich yopiq.. darajasi: - 30 dBm, attenuator 0 db
Uchinchi tartibli intermodulyatsiya buzilishlari	+10 db: ≥50 MGts preamp off.. darajasi: - 20 dBm, attenuator 0 db
Chastota diapazoni	100 kHz ... 2100 MGts	100 kHz ... 3200 MGts
Chiqish darajasi	-20 dBm...0 dBm (ruxsat 1 db)
Noto'g'ri chastotali javob	± 3 db
PCH tarmoqli kengligi	200 Gts, 9 kHz, 120 kHz (-6 db)
Detektor	kvazipik detektor
O'lchov turlari	Doimiy to'lqin koeffitsientini (VSWR) va pasayish koeffitsientini (teskari yo'qotish)o'lchash
O'lchov turlari	Kanaldagi quvvatni o'lchash va qo'shni kanallardagi quvvat nisbati, vaqt mintaqasida quvvatni o'lchash, band bo'lgan chastota diapazonining kengligini o'lchash
RF kirish	N-turi ulagichi; 50 Ohm
Kuzatuv generatori	N-turi ulagichi; 50 Ohm
Qo'llab-quvvatlash chastotasi chiqishi	BNC turi ulagichi; 50 Ohm; 10 MGts; >0 dBm
Mos yozuvlar chastotasini kiritish	BNC turi ulagichi; 50 Ohm; 10 MGts; -5 dBm ... 10 dBm
Tashqi sinxronizatsiya	BNC turi ulagichi; 1 kohm; kirish amplitudasi 5 V (TTL)
Du	LAN, USB, RS232
Xotira	Ichki (flash) 256 MB, 32 Gbaytgacha bo'lgan tashqi USB Flash disklari qo'llab-quvvatlanadi
Namoyish	25,6 sm, LCD, ruxsat 1024x600
Quvvat sarfi	30 vatt
Foydalanish shartlari	0...+50 ° C
Umumiy o'lchamlari	393x207x116, 5 mm (W × H × g)
Vazn	≤ 4.6 kg (kuzatuv generatorini o'z ichiga oladi)
Oziq-ovqat	100 ... 240 V (avtomatik tanlov), 45 ... 440 Hz
