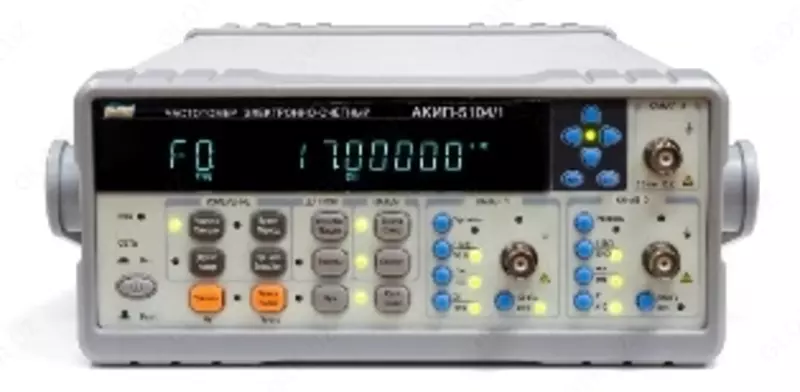

AKIP-5104/1 - chastota o'lchagich

Chastota diapazoni 1-kanal / 2-kanal: 0,14 MGts…100 MGts;

3-kanal chastota diapazoni: 100.. 500 MGts;

Maksimal ruxsat: 20 ns;

Yo'naltiruvchi osilator xatosi (5 MGts): ± 1x10-7;

Chastotani, davrni, vaqt oralig'ini, chastota nisbatini, signallar orasidagi faza siljishini, impulslarning davomiyligi va ish siklini o'lchash, pulslarni hisoblash;

Chastotani o'lchash uchun matematika: x (ko'paytiruvchi), + (ofset);

Chastotani o'lchash uchun statistika funktsiyasi: o'rtacha, minimal, maksimal, nisbiy qiymatlar (ppm), standart og'ish, Allan og'ishi, ∆-o'lchov (delta), abs. og'ish (abs dev);

Chastotani o'lchash uchun avtomatik bardoshlik nazorati;

O'lchovlarni boshlash: ichki (avtomatik), tashqi (Ext);

Xotira: 9 ta sozlamalar profili (yozuv/qo'ng'iroq);

Interfeys: USB, RS232, LPT;

Tashqi mos yozuvlar osilatorining kirishi (5/10 MGts, avtomatik tanlash), mos yozuvlar osilatorining chiqishi (5 MGts);

Floresan VFD displey (8 ta raqam/sekund).

AKIP-5104/1 chastota o'lchagichning texnik xususiyatlari:

Parametr AKIP-5104/1 AKIP-5104/2

1, 2-kanallar

Chastota diapazoni 0,14 MGts - 100 MGts

Davr diapazoni (T1) 20 ns – 7000 s (maksimal aniqlik 20 ns, ± 20 ns)

Vaqt diapazoni 40 ns – 7000 s (maksimal aniqlik 20 ns, ± 20 ns)

Faza siljishi 0 - 3590 (40 ns ≤ <100 s vaqt oralig'ida)

Puls davomiyligi ≥40 ns (takrorlash davri <100 s)

Ish aylanishi 1 – 99% (puls davomiyligi ≥40 ns, takrorlash davri <100 s)

Pulsni hisoblash 0 … 1x1012 (ravshanligi ±1 impuls)

Kirish parametrlari kanali 1/2

Kirish empedansi 1 MŌ //45 pF va 50 Ō

Dinamik diapazon 30 mV - 1,5 Vrms (sinus); 100 mV - 4,5 Vp-p (to'rtburchaklar, zarba)

Kirish aloqasi Ochiq va yopiq kirish (DC, AC)

Kirish aloqasi Ochiq va yopiq kirish (DC, AC)

BNC ulagichi turi
