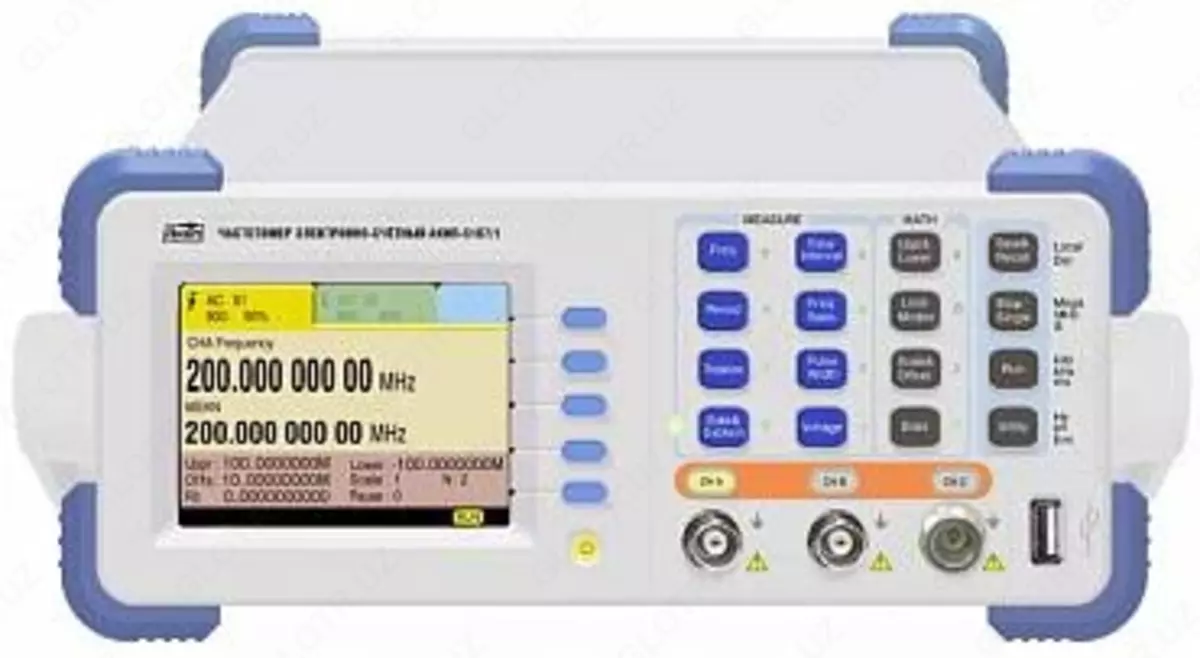

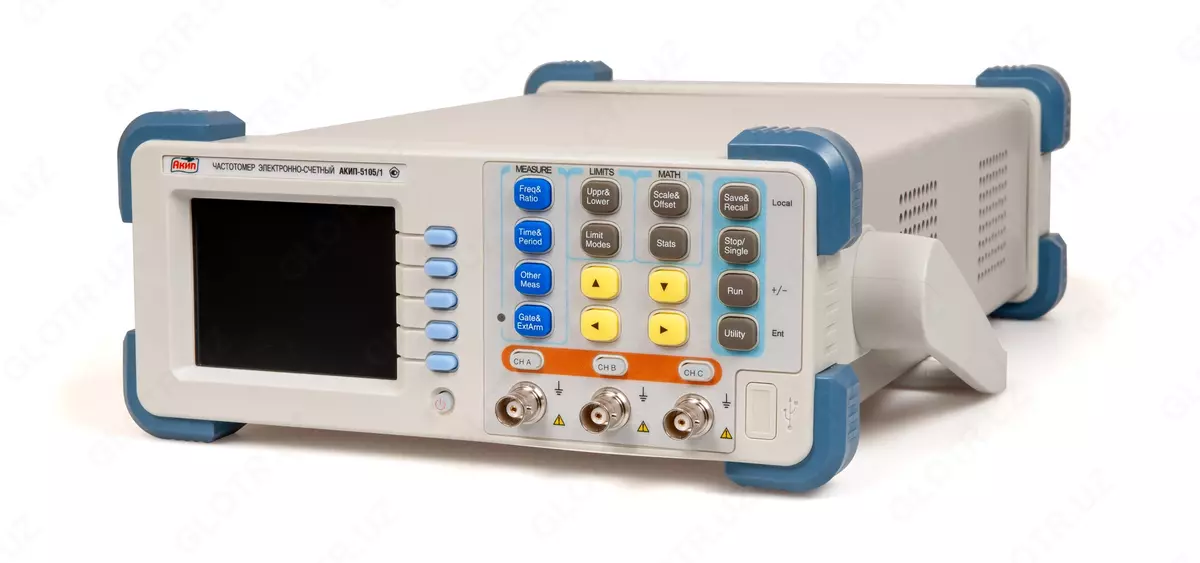

AKIP-5104/3 — chastotomer

"Diapazon chastot Kanal 1 / Kanal 2: 0,14 mGts …100 MGts;

Diapazon chastot kanal 3: 100.. 3 GGts;

Maksimal razreshenie: 20 ns;

Pogreshnost opornogo generator (5 MGts): ± 1x10-7;

Izmerenie chastoty, periodda, vremennogo intervala, otnosheniya chastot, fazovogo sdviga oraliq signalami, dlitelnosti va skvajnosti impulsov, schet impulsov;

Matematika uchun chastotnyx izmereniy: x (mnojitel), + (smeshchenie);

Funksiya statistiki uchun chastotnyx izereniy: srednee, minimal, maksimum, otnositelnye znacheniya (ppm), SKO, deviatsiya Alana, D-izm (delta), abs. otklonie (Abs dev);

Avtomaticheskiy dopuskovyy kontrol dlya chastotnyx izmereniy;

Zapusk izmereniy: vnutrenniy (avto), vneshniy (Ext);

Pamyat: 9 profili nastroek (zapis/ vyzov);

Interfeyslar: USB, RS232, LPT;

Vxod vneshnego opornogo generatora (5 / 10 MGts, avtovybor), vyxod opornogo generatora (5 MGts);

Florestsentnyy VFD-displey (8 razryadov/sekund).

AKIP-5104/3 texnik xususiyatlari:

Parametrlar Znachenie

Kanal 1, 2

Diapazon chastot 0,14 mGts – 100 MGts

Diapazon periodov (T1) 20 ns – 7000 s (maks. razreshenie 20 ns, ± 20 ns)

Diapazon vremennyh intervalov 40 ns – 7000 s (maks. razreshenie 20 ns, ± 20 ns)

Fazovyy sdvig 0 - 3590 (40 ns ≤ vaqt ichida. intervalov <100 s)

Dlitelnost impulsov ≥40 ns (davr sledovaniya <100 s)

Skvajnost 1 – 99 % (dlit. imp. ≥40 ns, davr sledovaniya <100 s)

Schet impulsov 0 … 1x1012 (razreshenie ±1 imp.)

Parametry vxoda kanal 1/2

Vxodnoe soprotivlenie 1 MOM //45 pF va 50 Om

30 mV – 1,5 Vskz (sinus); 100 mV – 4,5 Vp-p (pryamoug., impuls)

(DC, AC)

(DC, AC)

Tipsoedinitelya BNC"
