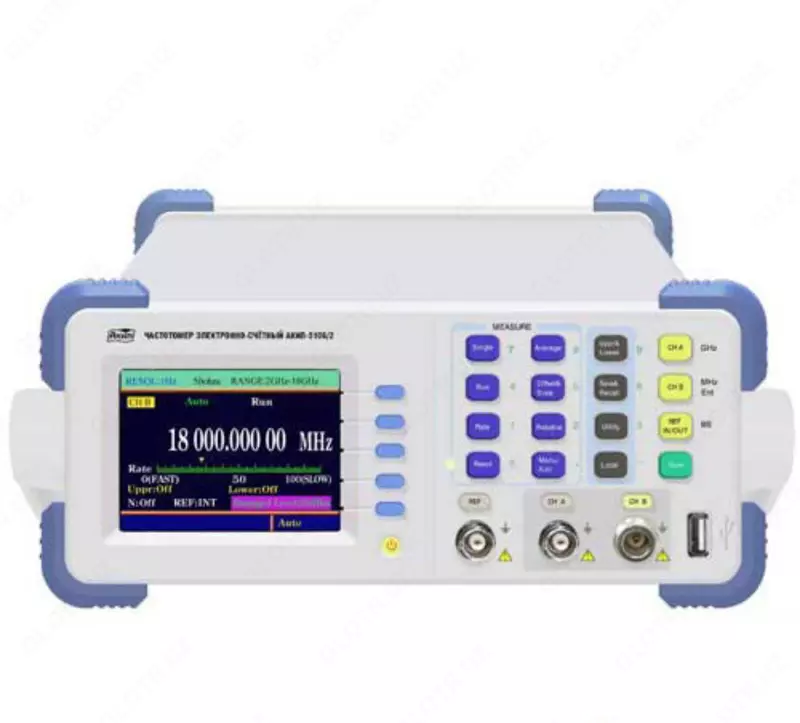

АКИП-5106/2 — частотомер

Kod: P-0895663 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Особенности частотомера АКИП-5106/2:

Двухканальный СВЧ частотомер;

Вход канала 1 («А»): 10 Гц…3,2 ГГц;

Вход канала 2 («В»): 2…20 ГГц;

Измерение частоты, математическая обработка данных (множитель + смещение), относительные измерения (rel), усреднение (2…100);

Погрешность опорного генератора: ± 1х10-7 (опция: < 5×10-8 в год);

Автоматический допусковый контроль (компарирование);

Высокое разрешение (9 разрядов/ секунда);

Порт USB на передней панели (host);

Память: 9 профилей настроек (запись/ вызов);

Цветной графически ЖКИ (QVGA);

Интерфейс: USB (2), RS-232C;

Опция: GPIB

Технические характеристики частотомера АКИП-5106/2:

Параметр	Значение
Канал 1 ("А")*
Диапазон частот	10 Гц – 80 МГц; 60 МГц - 3,2 ГГц
Разрешение	1 Гц, 10Гц, 100 Гц, 1 кГц, 100 кГц – выбору
Входное сопротивление	1 МОм, 50 Ом
Чувствительность	25 мВ (диап.f <50 МГц); 25 мВ (диап.f < 3 ГГц); 40 мВ (диап.f > 3ГГц); 50 мВ (диап.f 50…80 МГц)
Максимальное входное напряжение	1 Вскз (+13 дБм)
Защита входа	<3 Вскз (+25 дБм)
Связь по входу	AC (закрытый вход)
Фильтр НЧ	Подавление в полосе до 100 кГц (отключаемый)
Входной коннектор	BNC тип
*- канал 1 («A») применим для входных сигналов с глубиной амплитудной модуляции ≤30%, по уровню АМ - огибающая должна соответствовать диапазону входной чувствительности.
Канал 2 ("B")
Диапазон частот**	2…20 ГГц
Разрешение	1 Гц, 10Гц, 100 Гц, 1 кГц, 100 кГц – выбору
Входное сопротивление	50 Ом
Чувствительность	≤ -20 дБм (диап. 2…18 ГГц); ≤ -15 дБм (диап. 18…22 ГГц)
Максимальное входное напряжение	+7 дБм
Защита входа	+20 дБм
Связь по входу	AC (закрытый вход)
Входной коннектор	N тип
** - обеспечивается измерение частоты в диапазоне 500 МГц – 2 ГГц – без нормирования спецификаций.
Внутренний опорный генератор
Погрешность опорного генератора	± 1х10-7 (за 1 год)
Частота	10 МГц (синус)
Амплитуда	1 Вп-п
Общие характеристики
Разрядность индикатора	Максимально 12
Разрешение по частоте	9 разрядов (время счета - секунда)
Тип индикатора	Цветной графический ЖКИ (QVGA)
Интерфейс	RS-232C, USB (2 - host/device)
Напряжение питания	~100-242 В; 50 / 60 Гц (40 ВА)
Габаритные размеры (ШхВхГ)	270 х 110 х 370 мм
Масса	2,5 кг
