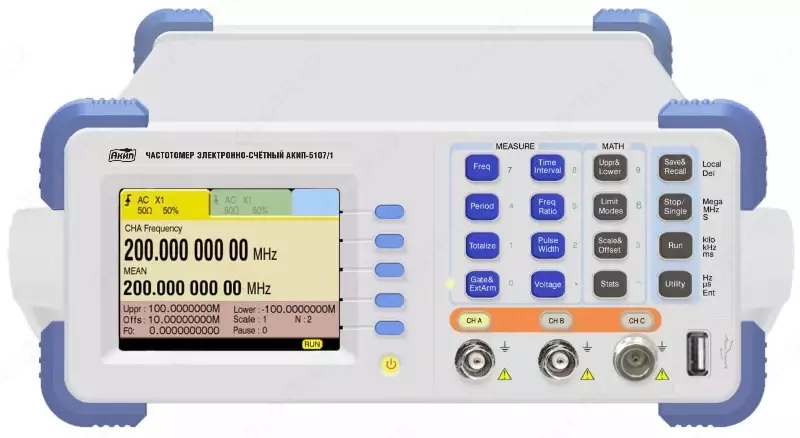

АКИП-5107/2 — частотомер

Buyurtma asosida Kod: P-0895660

Narx so'rov asosida

Narxni bilish Aloqa

Tavsifi

Особенности частотомера АКИП-5107/2:

Диапазон частот Канал 1 / Канал 2: 1 мГц …225 МГц;

Максимальное разрешение при измерени временных интервалов: 100 пс;

Диапазон частот Кан 3: от 100 МГц до 1,5 ГГц;

Погрешность опорного генератора: 1х10-7 (опция: < 5×10-8 в год);

Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;

Измерение пик. входного напряжения (Канал 1 / Канал 2);

Математические функции для частотных измерений: « х (множитель), + (смещение)»;

Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана);

Автоматический допусковый контроль для частотных измерений;

Запуск измерений: внутренний (авто), внешний (Ext);

Вход внешнего ОГ (5/ 10 МГц - автовыбор), выход ОГ;

Высокое разрешение (10 разрядов/ секунда);

Память: 9 профилей настроек (запись / вызов);

Цветной графический ЖКИ (QVGA);

Интерфейс: USB, RS-232C и LPT (опция – GPIB).

Технические характеристики частотомера АКИП-5107/2:

Параметр	Значение
Каналы 1, 2
Диапазон частот*	0,001 Гц – 225 МГц
Диапазон периодов	4,44 нс – 1000 с
Диапазон временных интервалов	1 нс – 1000 с (максимальное разрешение 100 пс)
Фазовый сдвиг	0 - 3600
Длительность импульсов	5 нс – 1000с
Скважность	0,1 – 99,9 %
Счет импульсов	0 – 1х1015
Входное напряжение (Uпиковое)	5,00 В … +5,00 В (разрешение 10 мВ)
*- канал 1 («A») применим для входных сигналов с глубиной амплитудной модуляции ≤30%, уровень АМ -огибающей должен соответствовать диапазону входной чувствительности.
Параметры входа канал 1/2
Входное сопротивление	1 МОм //45 пФ и 50 Ом
Динамический диапазон	30 мВ – 1,5 Вскз (синусоидальный); 100 мВ – 4,5 Вп-п (прямоугольный, импульс)
Связь по входу	Открытый и закрытый вход (DC, AC)
Тип соединителя	BNC
Канал 3
Диапазон частот	100 МГц – 1,5 ГГц
Параметры входа канала 3
Входное сопротивление	50 Ом
Динамический дипапазон	30 мВ…1,5 Вскз (синусоидный сигнал)
Связь по входу	Закрытый вход (АС)
Входной аттенюатор	Х1/ х10
Тип соединителя	BNC
Измерительные функции
Время счета	1 мс - 500 с (+ t внеш. запуск)
Статистика	2… 2000 (число выборок)
Отношение частот	Канал 1/ Канал 2, Канал 1/ Канал 3, Канал 2/ Канал 1, Канал 3/ Канал 1
Внутренний опорный генератор
Погрешность опорного генератора	± 1х10-7 (за 1 год)
Частота	10 МГц (синус)
Амплитуда	1 Вп-п
Общие характеристики
Разрядность индикатора	Максимально 12
Тип индикатора	Цветной графический ЖКИ (QVGA)
Интерфейс	RS-232C, USB (host), LPT
Напряжение питания	~198-242 В; 50 / 60 Гц (35 ВА)
Габаритные размеры (ШхВхГ)	240 х 105 х 380 мм
Масса	2,5 кг
