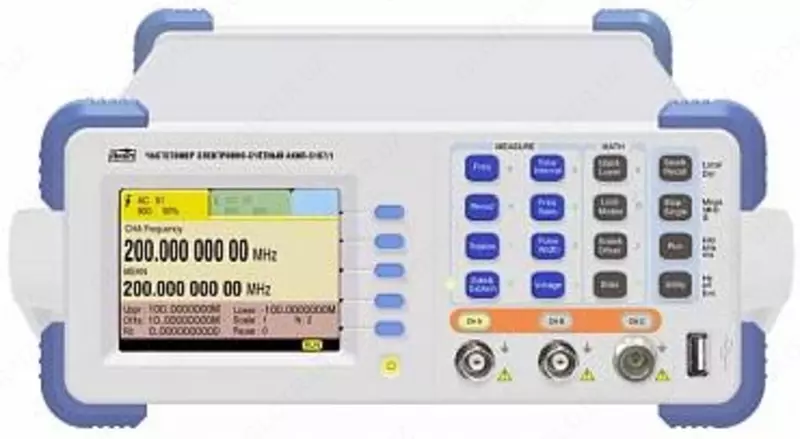

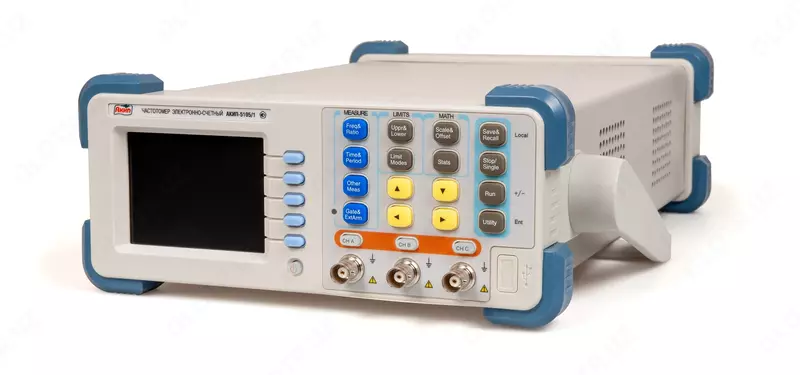

AKIP-5107/4 — chastotomer

Osobennosti chastotomera AKIP-5107/4:

Diapazon chastot Kanal 1 / Kanal 2: 1 mGts …225 MGts;

Maksimalnoe razreshenie pri izmereni vremennyh intervalov: 100 ps;

Diapazon chastot Kanal 3: ot 100 MGts dan 6 GGts gacha;

Pogreshnost opornogo generatora: 1x10-7 (opsiya: < 5×10-8 v god);

Izmerenie chastoty, periodda, vremennogo intervala, otnosheniya chastot, fazovogo sdviga oraliq signalami, dlitelnosti va skvajnosti impulsov, schet impulsov;

Izmerenie pik vxodnogo napryajeniya (Kanal 1 / Kanal 2);

Chastotnyx izmereniy uchun matematik funktsiyalari: « (mnojitel), + (smeshchenie)»;

Statistika uchun chastotnyx izmereniy (srednee, minimal, maksimum, otnositelnye znacheniya, SKO, devia siya Allana);

Avtomaticheskiy dopuskovyy kontrol dlya chastotnyx izmereniy;

Zapusk izmereniy: vnutrenniy (avto), vneshniy (Ext);

Vxod vneshnego OG (5/ 10 MGts - avtovybor), vyxod OG;

Vysokoe razreshenie (10 razryadov / sekund);

Pamyat: 9 profili nastroek (zapis / vyzov);

Tsvetnoy graficheskiy JKI (QVGA);

Interfeyslar: USB, RS-232C va LPT (opsiya – GPIB).

AKIP-5107/4 texnik xususiyatlari:

Parametrlar Znachenie

Kanal 1, 2

Diapazon chastot* 0,001 Gts – 225 MGts

Diapazon periodov 4,44 ns – 1000 s

Diapazon vremennyh intervalov 1 ns – 1000 s (maksimalnoe razreshenie 100 ps)

Fazovyy sdvig 0 - 3600

Dlitelnost impulsov 5 ns – 1000s

Skvajnost 0,1 – 99,9 %

Chetimpulsov 0 – 1x1015

Vxodnoe napryajenie (Upikovoe) 5,00 V … +5,00 V (razreshenie 10 mV)
