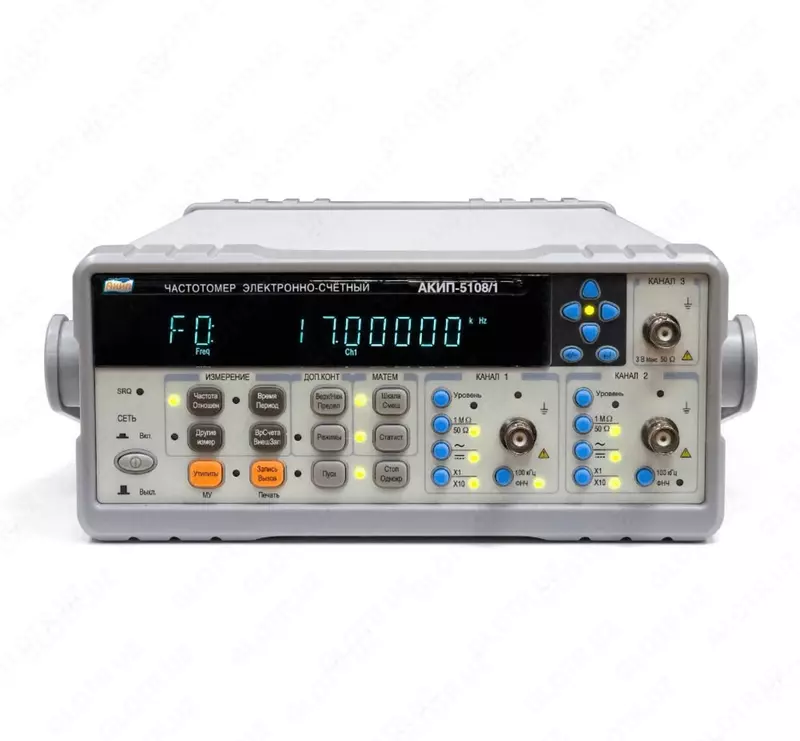

АКИП-5108/1 — частотомер

Kod: P-0895655 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Особенности частотомера АКИП-5108/1:

Высокопроизводительный частотомер с диапазоном измерений: до 500 МГц;

Диапазон частот Кан 1: 0,14 мГц …150 МГц;

Диапазон частот Кан 3: 100.. 500 МГц;

Погрешность ОГ: ± 2х10-7 , (опция < 5x10-8 в год);

Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов;

4 математических функции для частотных измерений;

Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана);

Автоматический допусковый контроль для частотных измерений;

Высокое разрешение (9 разрядов/ секунда);

Память: 9 различных профилей настроек;

Интерфейс RS-232C, USB;

Опции: GPIB.

Технические характеристики частотомера АКИП-5108/1:

Параметр	Значение
Каналы 1, 2*
Диапазон частот	0,14 мГц – 150 МГц
Диапазон периодов	7 нс – 7000с
Диапазон временных интервалов	20 нс – 7000 с
Фазовый сдвиг	0 - 360 °
Длительность импульсов	>20 нс при периоде следования не более 100 с
Скважность	1 – 99 % при периоде следования не более 100 с
Счет импульсов	0 – 1х1012
Тип коннектора	BNC
Канал 3
Диапазон частот	100 МГц – 500 МГц, коннектор BNC типа.
Параметры входа (Каналов 1, 2*)
Входное сопротивление	1 МОм //45 пФ и 50 Ом (Кан 1)
Входное напряжение (скз)	Канал 1: Диапазон частот до 100 МГц: 30 мВскз…1,5 Вскз - синус Диапазон частот 100 МГц … 150 МГц: 50 мВскз…1,5 Вскз - синус Диапазон частот до 100 МГц: 100 мВп-п…4,5 Вп-п - импульс Диапазон частот 100 МГц … 150 МГц: 150 мВп-п…2 Вп-п - импульс
Связь по входу (Канал 1)	Открытый и закрытый вход (DC/ AC)
Связь по входу (Канал 2*)	Закрытый вход (AC)
Ослабление	×1 или ×10 (аттенюатор)
Параметры входа (Канал 3)
Входное сопротивление	50 Ом
Динамический диапазон (синусоидальный сигнал)	-25 дБм…+7 дБм (1,5 – 2 ГГц) -25 дБм…+13 дБм (2 – 6 ГГц) -20 дБм…+13 дБм (6 – 9 ГГц)
Защита входа	+25 дБм
Связь по входу	Закрытый вход (AC)
КСВ	< 2,5:1
Погрешность
Погрешность внутреннего опорного генератора 5 МГц (в год)	± 2х10-7
Разрешение по частоте	9 разрядов (время счета – 1 секунда)
Вход/ выход ОГ	«Вход Ref IN»- 5 / 10 МГц (автовыбор), «Выход Ref OUT»-10 МГц
Общие данные
Разрядность индикатора	Максимально 12
Память (запись/ вызов)	9 ячеек (профили №№ 1-9), ячейка №0 (настройка при включении)
Интерфейс	RS-232C, USB
Напряжение питания	230 В ±10%; 50 Гц (потребляемая мощность 40 ВА)
Габаритные размеры (ШхВхГ)	255 х 100 х 370 мм
Масса	2 кг
Опции	Интерфейс GPIB (IEEE488), термостатированный ОГ/ OCXO (опция 101/ < 5 x 10-8 в год)
* - примечание: канал 2 используется только в режиме измерений отношения частот (кроме АКИП-5108/4), диапазон частот входного сигнала по входу канал 2 равен диапазону частот по входу каналу 1. При необходимости, имеется возможность получить доступ к измерениям частоты по канала 2 только при управлении через интерфейс ДУ (remote/ RMT).
