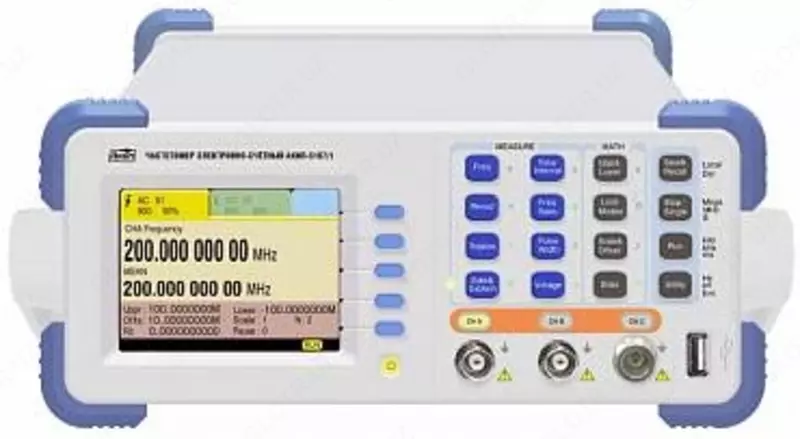

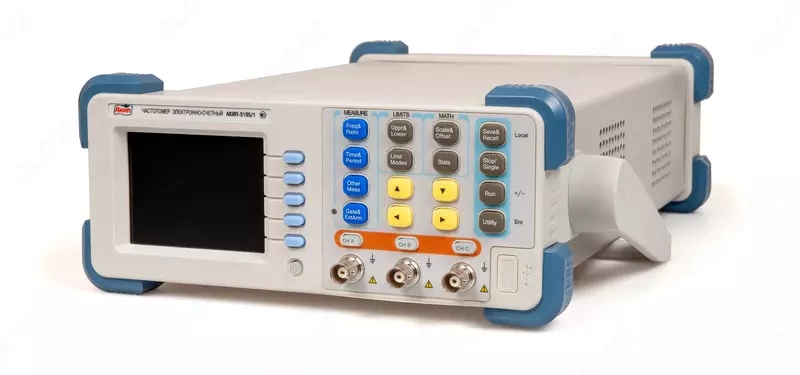

AKIP-5108/4 — chastotomer

Osobennosti chastotomera AKIP-5108/4:

Vysokoproizvoditelnyy chastotomer s diapazonom izmereniy: 9 GGts gacha;

Diapazon chastot Kan 1: 0,14 mGts …150 MGts;

Diapazon chastot Kan 2: 100 MGts … 1,5 GGts;

Diapazon chastot Kan 3: 1,5 … 9 GGts;

Pogreshnost OG: ± 2x10-7 , (opsiya < 5x10-8 v god);

Izmerenie chastoty, periodda, vremennogo intervala, otnosheniya chastot, fazovogo sdviga oraliq signalami, dlitelnosti va skvajnosti impulsov, schet impulsov;

chastotnyx izmereniy uchun 4 ta matematik funksiyalar;

Statistika uchun chastotnyx izmereniy (srednee, minimal, maksimum, otnositelnye znacheniya, SKO, devia siya Allana);

Avtomaticheskiy dopuskovyy kontrol dlya chastotnyx izmereniy;

Vysokoe razreshenie (9 razryadov/sekund);

Pamty: 9 razlichnyx profiley nastroek;

Interfeys RS-232C, USB;

Variant: GPIB.

Texnik xususiyatlari AKIP-5108/4:

Parametrlar Znachenie

Kanal 1, 2

Diapazon chastot 0,14 mGts – 150 MGts (kanal 1) 100 MGts – 1,5 GGts (kanal 2)

Diapazon periodov 7 ns – 7000s

Diapazon vremennyh intervalov 20 ns – 7000 s

Fazovyy sdvig 0 - 360 °

Dlitelnost impulsov >20 s

Skvajnost 1 – 99 % pri periode sledovaniya ne bolee 100 s

Chetimpulsov 0 – 1x1012

Tipkonnektor BNC

Kanal 3

Diapazon chastot 1,5 GGts – 9 GGts (AKIP-5108/4), konnektor N tipa.

Parametry vxoda (Kanalov 1, 2)

Vxodnoe soprotivlenie 1 MOM //45 pF va 50 Om (Kan 1), 50 Om (Kan 2)

Vxodnoe napryajenie (skz) 1-kanal:

Diapazon chastot to 100 MGts: 30 mVskz…1,5 Vskz - sinus

Diapazon chastot 100 MGts … 150 MGts: 50 mVskz…1,5 Vskz - sinus

Diapazon chastot to 100 MGts: 100 mVp-p…4,5 Vp-p - impuls

Diapazon chastot 100 MGts … 150 MGts: 150 mVp-p…2 Vp-p - impuls

2-kanal:

Diapazon chastot 100 MGts – 1,5 GGts: 30 mVskz…1,5 Vskz

Svyaz po vhodu (Kanal 1) Otkrytyy va zakrytyy vxod (DC/ AC)

Svyaz po vxodu (Kanal 2) Zakrytyy vxod (AC)

Oslablenie ×1 yoki ×10 (attenyuator)

Parametry vxoda (Kanal 3)

Vxodnoe soprotivlenie 50 Om

Dinamik diapazon (sinusoidal signal) -25 dBm…+7 dBm (1,5 – 2 GGts)

-25 dBm…+13 dBm (2 – 6 GGts)

-20 dBm…+13 dBm (6 – 9 GGts)

Yuklab olish +25 dBm

Svyaz po vxodu Zakrytyy vxod (AC)

KSV < 2,5:1

Pogreshnost

Pogreshnost vnutrennego opornogo generatora 5 MGts (v god) ± 2x10-7

Razreshenie po chastote 9 razryadov (vreya scheta – 1 soniya)

Vxod/ vyxod OG «Vxod Ref IN»- 5 / 10 MGts (avtovybor), «Vyxod Ref OUT»-10 MGts
