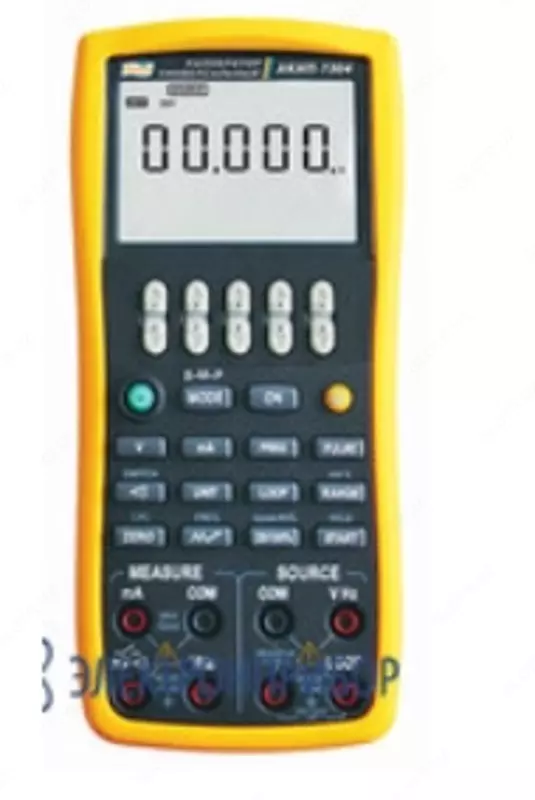

Akip - 7304 sanoat jarayonlari kalibratori

Akip-7303 sanoat jarayonlari kalibratorining xususiyatlari:

Asosiy model akip-7301-ikkilamchi uskunalarni kalibrlash va tekshirish uchun birlamchi transduserlardan ko'p funktsiyali metr va signal simulyatori; jarayonni Real vaqt rejimida sozlashda chiqish signalini bir vaqtning o'zida o'lchash va sozlash uchun ikkita mustaqil kanal (klapanlar, sensorlar, transduserlar sinovi).

Modifikatsiyalar: akip-7302 faqat simulyator rejimiga ega (signal manbai), akip-7303 termojuft va termal qarshilik o'lchagich va simulyator, akip – 7304 doimiy kuchlanish va oqim halqasining o'lchagich va simulyatori.

Asosiy o'lchash va chiqish funktsiyalari: doimiy kuchlanish, to'g'ridan-to'g'ri oqim, qarshilik, chastota, termojuft, termojuft, pastadir kuchlanishi, chiqish impulslari, kalit, o'rtacha kommutatsiya sonini hisoblash.

Bosimni o'lchash funktsiyasi: 32 turdagi ixtiyoriy bosim modullari (akip-7301, akip-7304).

Asosiy xato 0,02%.

Yuqori aniqlik: hisoblagichning 5 biti, chiqish funktsiyalarining 6 biti (jarayonlar).

2 va 3 simli kontaktlarning zanglashiga olib keladigan qarshilikni o'lchash qobiliyati.

Kichik o'lchamli, yuqori aniqlikdagi, oson boshqariladigan.

Akip-7303 sanoat jarayonlari kalibratorining tavsifi:

Akip-7301 seriyasining eski modeli sanoat jarayonlarining ko'p qirrali, ishlatish uchun qulay, ko'p funktsiyali kalibratoridir. Bu deyarli har qanday qurilmani to'g'ridan-to'g'ri o'rnatish joylarida (ikkilamchi uskunalarni tekshirish) sinab ko'rish va kalibrlash imkonini beradigan ko'chma qurilma. Bu signallarni o'lchash va ishlab chiqarish uchun ko'p funktsiyali qurilmalarga muhtoj bo'lgan, ammo ishni avtomatik hujjatlashtirish yoki kompyuterga ulanish imkoniyatini talab qilmaydigan mutaxassislar uchun ideal echimdir.

Akip-7301 2,5 kPa ...70 MPa diapazonidagi kuchlanish, oqim, qarshilik, chastota va bosimni o'z ichiga olgan bir qator parametrlarni modellashtirish, ishlab chiqarish va o'lchash imkonini beradi (32 ta aniq AWP bosim modullaridan biri bilan), shuningdek, termistorlar va termojuftlarni sinovdan o'tkazish va kalibrlash. Kalibratorning o'ziga xos xususiyati shundaki, uning narx oralig'idagi ko'plab analoglaridan farqli o'laroq, u oqim o'lchagich (pruver) signalini simulyatsiya qilish rejimiga ega, o'tish hisoblagichi – ma'lum bir chastota va impulslar soniga ega impulsli posilkalar, shuningdek tegishli boshlang'ich va to'xtash impulslari.

Akip-7301 bir vaqtning o'zida kirish (o'lchash rozetkalari) va parametrlarning chiqish qiymatlarini (manba) ko'rish imkonini beradi. Parametrlarning chiziqliligini tezkor tashxislash va tekshirish 25% (joriy) qadam bilan o'rnatilgan o'zgartirish funktsiyasi yordamida mumkin. Tashxis avtomatik chiziqli (arra tishli) o'zgarish va qadam bilan signal hosil qilish orqali osonlashadi.

Akip-7302, akip-7301 dan farqli o'laroq, faqat parametrlarning chiqish qiymatlarini beradi (faqat "manba"kalibrator funktsiyasi).

Keng funktsional diapazonga ega bo'lgan seriyali asboblar oddiy va intuitiv foydalanuvchi interfeysini saqlab qoladi. Kalibratorlar yoritilgan displey bilan jihozlangan, bu esa kam yorug'lik sharoitida ishlash imkoniyatini beradi. Ko'rsatkichning bit chuqurligi va belgilar hajmini hisobga olgan holda, bu natijalarni o'qishni ancha osonlashtiradi.

Korpusning shakli kalibratorni qo'lda qulay joylashtirishni ta'minlaydi, olinadigan poliuretan korpus esa qurilmani shikastlanishdan, shu jumladan tomchilardan ishonchli himoya qiladi. Ish yuzasida barqaror qiya joylashtirish uchun katlanadigan stend mavjud.
