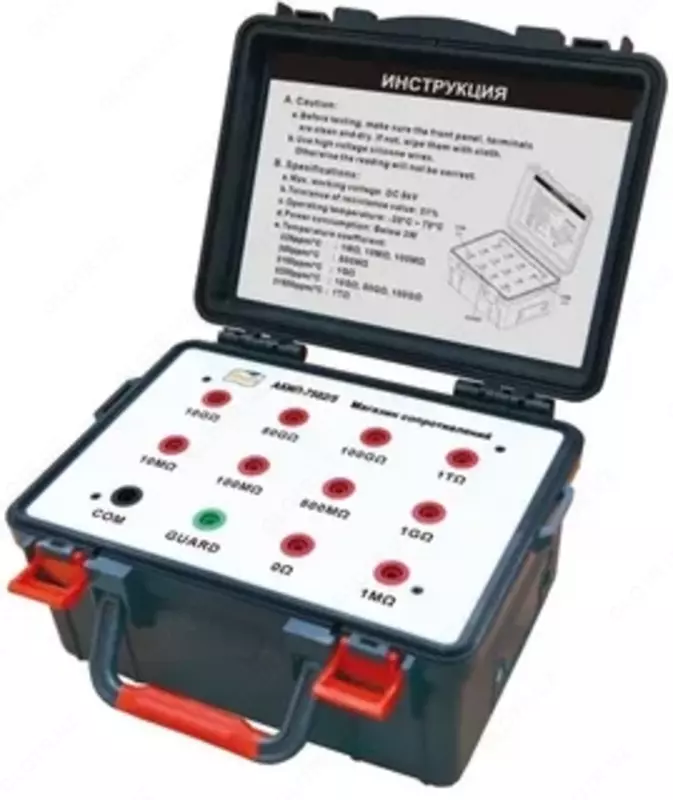

AKIP-7502/1 - yuqori qarshilik qarshilik qutisi

Yuqori qarshilikli AKIP-7502/1 qarshilik qutisini tayinlash AKIP-7502/1 yuqori rezistentlik qutisi laboratoriya va ishlab chiqarish sharoitida izolyatsiya qarshilik o'lchagichlarini tekshirish va kalibrlash uchun mo'ljallangan. AKIP-7502/1 do'koni - aniqlikdagi qattiq holatdagi yuqori qarshilik yuqori voltli rezistorlar to'plami. AKIP-7502/1 do'konining barcha 19 rezistorlari terminallardan biri tomonidan umumiy rozetkaga ulangan. Mavjud ikkita aniq o'lchovlarning yig'indisi bo'lgan qarshilik qiymatlarini olish uchun ularning bepul xulosalaridan foydalaniladi. Strukturaviy ravishda, do'kon ko'chma duralumin qutilarida qopqoqli qopqoqli va tutqichli tutqichli kassa shaklida joylashgan. Qo'rg'oshinli soketlarda yuqori kuchlanishli izolyatorlar mavjud. Tashqi zaminni ulash uchun ramkaga ulangan "E" (tuproq) rozetkasi mavjud. AKIP-7502/1 do'konining doirasi laboratoriya va sanoat sharoitida izolyatsiyaga qarshilik o'lchagichlarini tekshirish va kalibrlashdir. Yuqori qarshilikli AKIP-7502/1 qarshilik qutisining xususiyatlari Ruxsat etilgan qarshilik qiymatlari 1,0 MΩ dan 500 GΩ gacha 19 sobit qarshilik qiymatlari Aniqlik ± 1% Maksimal ish kuchlanishi 10kV 3W dan oshmaydigan quvvatni tarqatish Og'ir ish sharoitlari (harorat minus 30 dan +75 ° S gacha, nisbiy namlik 90% gacha) Do'konlar ixcham va ulardan foydalanish oson, zarbga chidamli plastik kassada tayyorlangan Og'irligi 5,2 kg dan oshmaydi AKIP-7502/1 yuqori qarshilik qutisining texnik xususiyatlari Parametr qiymati METROLOGIK MA'LUMOT Nominal qarshilik qiymatlari 1MΩ, 2MΩ, 7MΩ, 10MΩ, 20MΩ, 30MΩ, 50MΩ, 100MΩ, 200MΩ, 500MΩ, 1GΩ, 2GΩ, 5GΩ, 10GΩ, 20GΩ, 50 GΩ, 100 GOhm, 200 GOhm, 500 GOhm Ichki nisbiy xatolik chegaralari ± 1% Maksimal ruxsat etilgan kuchlanish 10,000 V DC Maksimal quvvat sarfi 3 Vt (ish sharoitlari) Umumiy ma'lumotlar Ishlash shartlari -30 ° S ... + 75 ° S va nisbiy namlik 90% gacha Umumiy o'lchamlari 430 × 324 × 127 mm Og'irligi 5,2 kg dan oshmasligi kerak OM etkazib berish to'plami
