АКИП-7502/4 — магазин сопротивлений

Kod: P-0892238 Ushbu mahsulot sotuvda mavjud emas

Tavsifi

Описание магазина сопротивлений АКИП-7502/4:

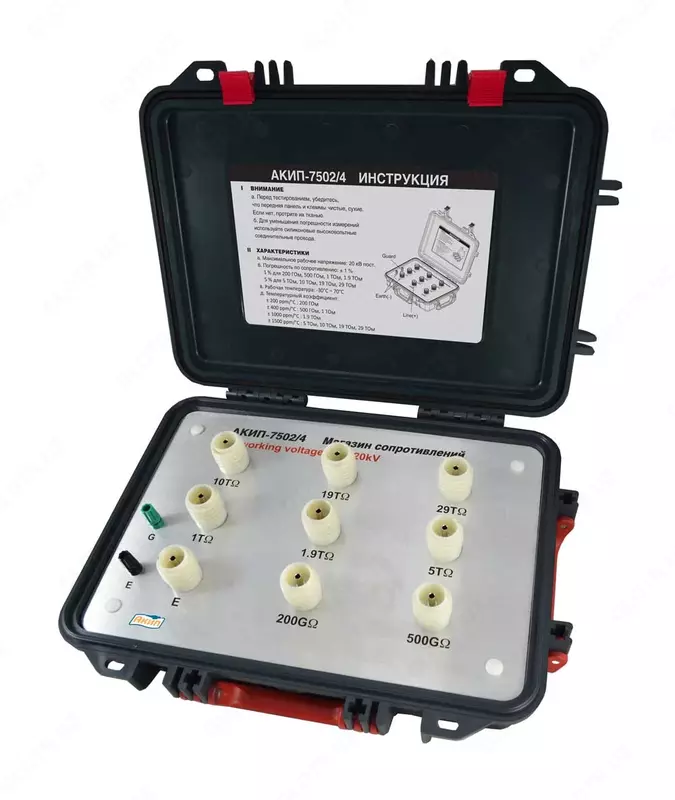

Магазин сопротивлений АКИП-7502/4 представляет собой набор точных высокоомных высоковольтных резисторов. Конструктивно магазин размещен в переносном пластмассовом герметичном корпусе с откидной крышкой и ручками для переноски.
Все резисторы, входящие в состав магазина, соединены одним из выводов с общим гнездом. Для получения значений сопротивления, представляющих собой сумму двух однозначных мер, используются их свободные выводы. Гнезда выводов имеют высоковольтные изоляторы. Для заземления магазина имеется отдельное гнездо, соединенное с корпусом.
Область применения магазинов - поверка и калибровка измерителей сопротивления изоляции в лабораторных и промышленных условиях.

Фиксированные значения сопротивления от 200 ГОм до 29 Том (8 номиналов);
Погрешность ± 1 %;
Максимальное рабочее напряжение 20 кВ;
Назначение: для поверки и калибровки измерителей сопротивления изоляции в лабораторных и промышленных условиях;
Жесткие рабочие условия эксплуатации (температура от минус 30 до +70 °С, относительная влажность до 90 %);
Изготовлен в виде ударопрочного пластикового кейса;
Магазин компактен и удобен в эксплуатации;
Масса не более 4,5 кг.

Параметр	Значение
Номинальные значения сопротивлений	200 ГОм, 500 ГОм, 1 ТОм, 1,9 ТОм, 5 ТОм, 10 ТОм, 19 ТОм, 29 ТОм
Пределы основной относительной погрешности	±1% - 200 ГОм, 500 ГОм, 1 ТОм, 1,9 ТОм; ±5% - 5 ТОм, 10 ТОм, 19 ТОм, 29 ТОм
Максимальное допустимое напряжение	Постоянное 20 кВ
Температурный коэффициент	± 200ppm/°C: 200 ГОм; ± 400ppm/°C: 500 ГОм, 1 ТОм; ± 1000ppm/°C: 1,9 ТОм; ± 1500ppm/°C: 5 ТОм, 10 ТОм, 19 ТОм, 29 ТОм
Общие характеристики
Условия эксплуатации	-30°C…+70°C и относительная влажность до 90%
Габаритные размеры	430 × 324 × 127 мм
Масса	Не более 4,5 кг
