AKIP-7502/4 qarshilik jurnalining tavsifi:

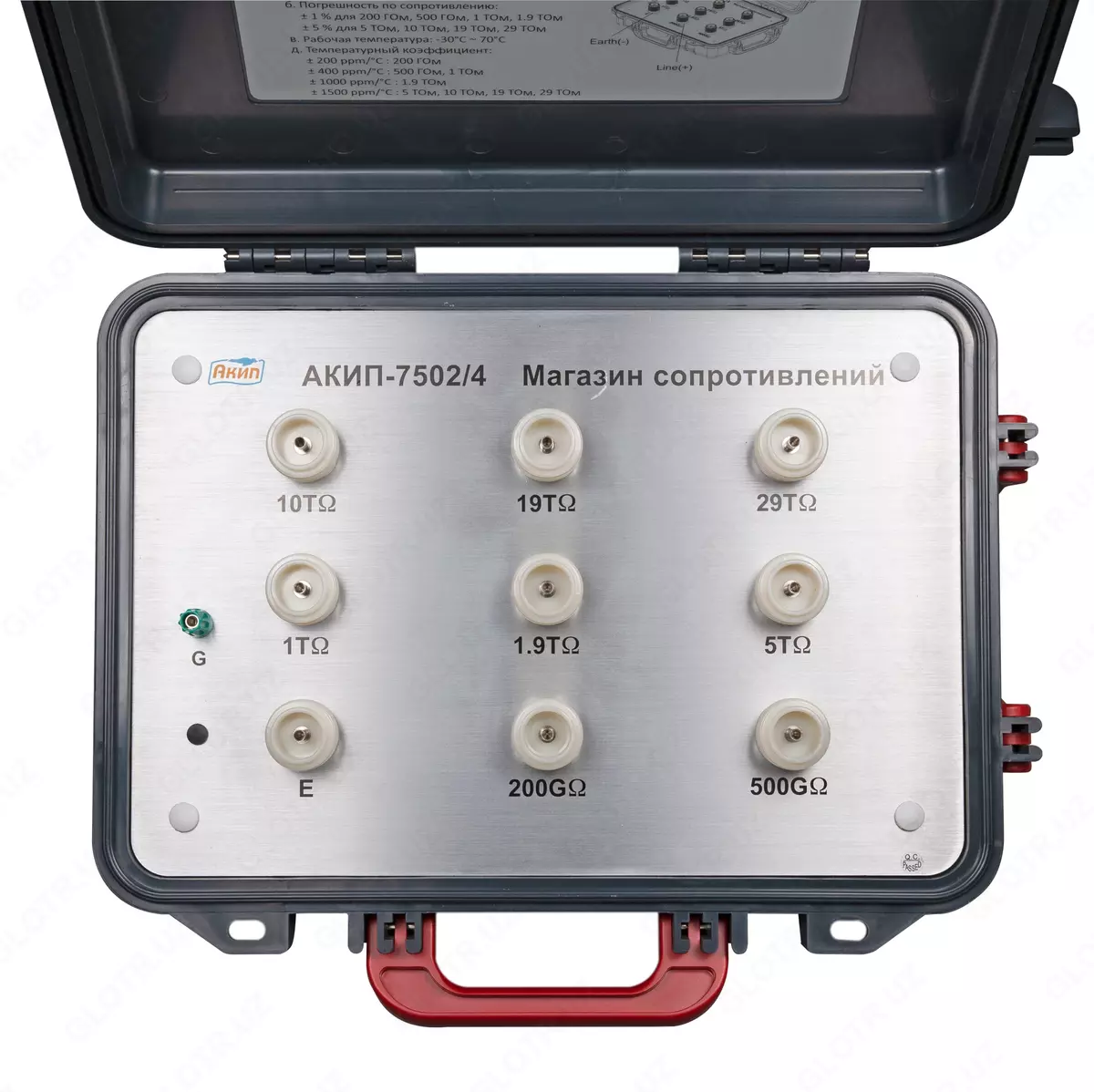

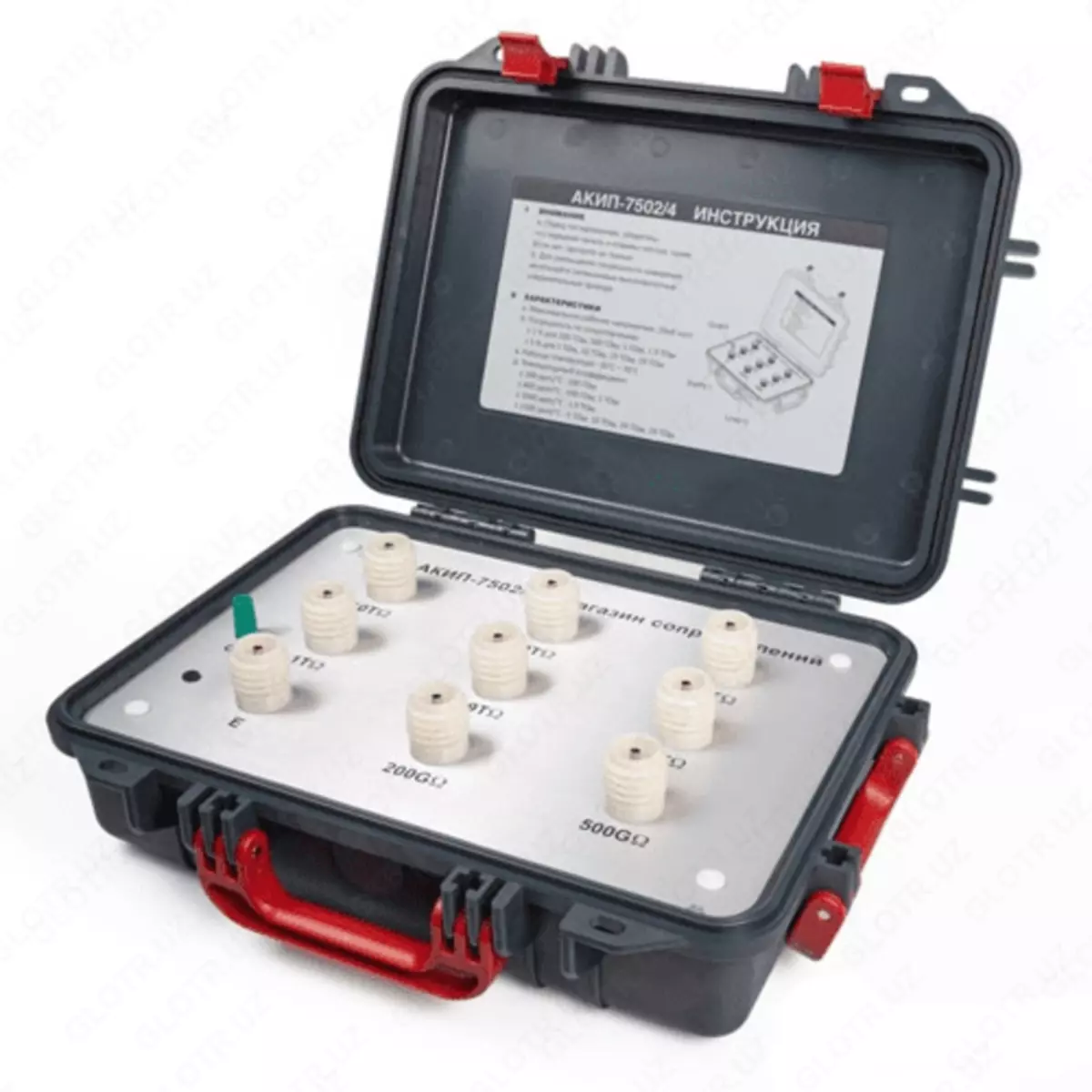

AKIP-7502/4 qarshilik jurnali aniq yuqori qarshilikli yuqori kuchlanishli rezistorlar to'plamidir. Strukturaviy tarzda, jurnal menteşeli qopqoq va ko'chirish tutqichlari bo'lgan ko'chma plastik muhrlangan qutiga joylashtirilgan.

Jurnalga kiritilgan barcha rezistorlar terminallardan biri tomonidan umumiy rozetkaga ulangan. Ikkita bitta qiymatli o'lchovlarning yig'indisi bo'lgan qarshilik qiymatlarini olish uchun ularning bo'sh o'tkazgichlari ishlatiladi. Terminal rozetkalarida yuqori voltli izolyatorlar mavjud. Jurnalni yerga ulash uchun korpusga ulangan alohida rozetka mavjud.

Do'konlarni qo'llash doirasi laboratoriya va sanoat sharoitida izolyatsiyaga chidamlilik o'lchagichlarini tekshirish va kalibrlashdan iborat.

AKIP-7502/4 qarshilik jurnalining xususiyatlari:

Ruxsat etilgan qarshilik qiymatlari 200 GOhm dan 29 Tomgacha (8 qiymat);

Aniqlik ± 1%;

Maksimal ish kuchlanishi 20 kV;

Maqsad: laboratoriya va sanoat sharoitida izolyatsiyalash qarshilik o'lchagichlarini tekshirish va kalibrlash uchun;

Og'ir ish sharoitlari (harorat minus 30 dan +70 ° C gacha, nisbiy namlik 90% gacha);

Shokga chidamli plastik quti shaklida ishlab chiqarilgan;

Do'kon ixcham va foydalanish uchun qulay;

Og'irligi 4,5 kg dan oshmaydi.

AKIP-7502/4 qarshilik jurnalining texnik xususiyatlari:

Parametrning ma'nosi

Nominal qarshilik qiymatlari 200 GOhm, 500 GOhm, 1 TOM, 1.9 TOM, 5 TOM, 10 TOM, 19 TOM, 29 TOM

Asosiy nisbiy xatolik chegaralari ±1% - 200 GOhm, 500 GOhm, 1 TOM, 1,9 TOM;

±5% - 5 TOm, 10 TOM, 19 TOM, 29 TOM

Maksimal ruxsat etilgan kuchlanish Doimiy 20 kV

Harorat koeffitsienti ± 200ppm/°C: 200 GOhm;

± 400ppm/°C: 500 GOhm, 1 TOhm;

± 1000ppm/°C: 1,9 TOhm;

± 1500ppm/°C: 5 TŌ, 10 TŌ, 19 TŌ, 29 TŌ

Umumiy xususiyatlar

Ishlash sharoitlari -30°C…+70°C va nisbiy namlik 90% gacha

Umumiy o'lchamlari 430 × 324 × 127 mm

Og'irligi: 4,5 kg dan oshmasligi kerak

No. Ism miqdori

1 Qarshilik jurnali AKIP-7502/4 1

2 Foydalanish bo'yicha ko'rsatmalar 1
