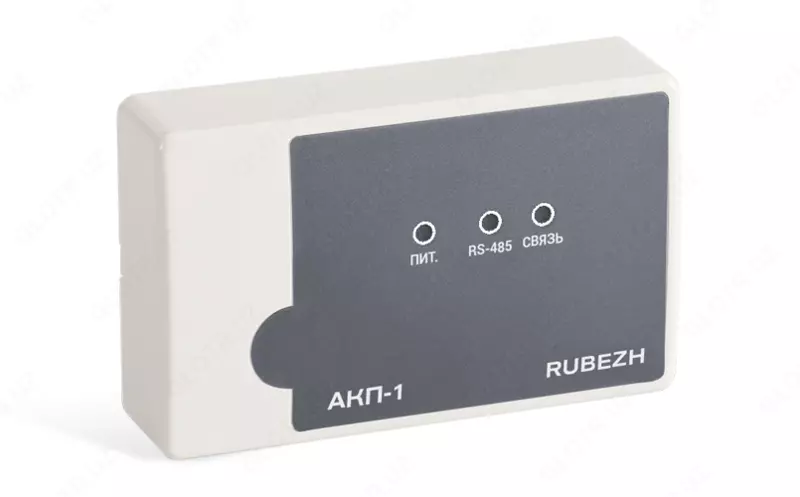

AKP - 1-R3 - manzilli protokol konvertori

                                           AKP - 1-R3 - manzilli protokol konvertori

Protokollarning manzilli konverteri tashqi ishlab chiqaruvchilarning uskunalarini «Chegara» qo’riqlash-yong’in signalizatsiyasi manzilli tizimiga integratsiyalash uchun mo’AKP-1-R3.

Protokolning manzilli konverteri AKP-1-R3 R3. prot.R3. priborlari negizida yong’in va qo’riqlash signalizatsiyasi tizimlarida ishlash uchun mo’ljallangan.
«R3-Chegara-2OP» va «R3-Chegara-KAU2». Konverter «Chegara» OPS tizimining manzilli aloqa liniyasi bayonnomasi RS-R3 interfeysi va uchinchi tomon ishlab chiqaruvchilari RS-485 interfeys bayonnomasining to’g «ridan to’g» ri va qaytadan o’zgartirilishini ta’minlaydi va quyidagilarni amalga oshiradi:

Ulangan qurilmalarni nazorat qilish;
Ulangan qurilmalarni boshqarish;
Qurilmalarning holatini asbobga uzatish;
Modulning ishlash rejimlarini va markaziy pribor bilan aloqa mavjudligini LED indikatsiyalash;
Korpusni ochishni nazorat qilish.

AKP-1-R3 interfeys liniyasida uchinchi tomon ishlab chiqaruvchilari qurilmalarining holatini nazorat qilish va boshqarish imkonini beradi RS-485 go’yo ular R3 protokoli chegarasi qabul qilish-nazorat asbobining ALS interfeysi liniyasida joylashgandek.

Quyidagi uchinchi tomon qurilmalari AKP-1-R3 ulanishi mumkin:

1. «Qo’riqlash texnikasi» MChJ tomonidan ishlab chiqarilgan qurilmalar (Forteza)

«Zebra» radioto’lqin bir pozitsiyali xabar beruvchisi
Qo’riqlash kombinatsiyalangan ikki pozitsiyali «Format» xabarnomasi
«Relef» simli to’lqinli chiziqli xabar beruvchi
Qo’riqlash chiziqli radioto’lqin ikki pozitsiyali «Forteza» xabarnomasi
«Siklop» qo’riqlash kombinatsiyalangan bir pozitsiyali xabarnoma
«Fosfor» LED projektori.

2. «Spetspribor» MChJ tomonidan ishlab chiqarilgan «MIP-2I» interfeys o’t o’chirish moduli.

3. «Trezor-V04» vibratsion aniqlash vositasi, «Trezor» ilmiy-ishlab chiqarish markazi MChJ tomonidan ishlab chiqarilgan «Trezor-BL» liniyali bloki.

4. «Stalt» MChJ tomonidan ishlab chiqarilgan «Poseydon-N» avtomatik yong’indan himoya qilish tizimi.

5. «Pojgazpribor» MChJ tomonidan ishlab chiqarilgan xabar beruvchilar:

«Feniks IK/UV» yong’in xabar beruvchisi (IP 329/330-1-1);
«TSM-PGP» issiqlik yong’in xabarnomasi.

6. «KeyGuard» MChJ tomonidan ishlab chiqarilgan «KeyGuard» kalitlarini saqlash va berish tizimi;

7. «EHM» MChJ tomonidan ishlab chiqarilgan «SK-24» ni saqlash va hisobga olish qurilmasi;

8. "Maxsus avtomatika" ishlab chiqarish birlashmasi "yopiq aksiyadorlik jamiyati tomonidan ishlab chiqarilgan o’t o’chirish aspiratsion xabarnomasi.

DIQQAT! AKP-1 ishlashi uchun litsenziya kerak!

Zarur qurilmalar bilan ishlash uchun litsenziyalar AKP-1-R3 bilan yetkazib berish komplektiga kirmaydi va alohida sotib olinadi. Litsenziyalar AKP-1-R3 ulanadigan qurilmalarning zarur soni va turi bo’yicha sotib olinadi. Litsenziyalar bilan ishlash «FireSec» ishlab chiqarish birlashmasi tarkibida yetkazib beriladigan «Litsenziyalar va o’rnatilgan dasturiy ta’minot menejeri» servis yordami yordamida amalga oshiriladi.

AKP-1 interfeysi orqali RS-485 ulanadigan qurilmalar soni:

15 - «MIP-2I» uchun;
7 - «Trezor-V04» va «Trezor-BL» uchun;
1 - «KeyGuard kaliti» uchun;
30 ta boshqaruv seksiyasi va «SK-24» EHM kalitnitsa saqlash seksiyalari jami, lekin SKh-24 boshqaruvining har bir seksiyasiga SU-24 saqlashning 10 ta seksiyasidan ko’p bo’lmagan miqdorda (ishlab chiqaruvchini cheklash);
30 - qolganlari uchun.

DIQQAT! Har xil ishlab chiqaruvchi qurilmalarni bitta avtomat uzatishga ulash taqiqlangan!

Texnik tavsiflari:

Quvvat kuchlanishi, V - 10,2 dan 14 gacha

Iste’mol oqimi 12 V, mA, ko’pi bilan - 125

ALSdan iste’mol oqimi, mA, ko’pi bilan - 0,5

Axborot almashish uchun interfeyslar - USB; RS-485; ALS

Qobiqni himoya qilish darajasi - IP30

Massa, kg, ko’pi bilan - 0.25

Kengligi, mm, ko’pi bilan - 125

Balandligi, mm, ko’pi bilan - 84

Chuqurligi, mm, ko’pi bilan - 37

O’rtacha xizmat muddati, yil - 10

Ish harorati diapazoni, ° S - -25 dan + 55 gacha
