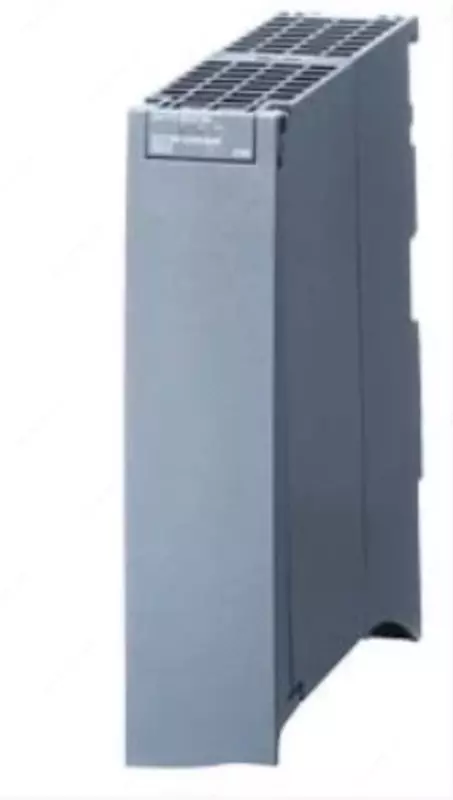

Aloqa moduli CM PTP 6ES7541-1AB00-0AB0

SIMATIC S7-1500, ALOQA MODULI CM PTP RS422/485 HF SERIAL ULANISH UCHUN RS422, RS485, ERKIN PROGRAMLANADIGAN PORT, 3964(R), USS, MODBUS RTU MASTER, SLAVE, COMMUNICTORI0012/115" ONA")

Umumiy ma'lumot

Mahsulot turini belgilash nuqtadan nuqtaga ulanish uchun aloqa moduli RS422/485 HF

Mahsulot xususiyati

● Identifikatsiya va texnik xizmat ko'rsatish ma'lumotlari Ha; Men va M 0

Muhandislik yordami bilan

● STEP 7 TIA-Portal, sozlanishi/integratsiyalangan muhit, V12/V12 yoki undan yuqori versiya

● STEP 7 muhandislik/integratsiyalashgan muhit, GSD fayli bilan V5.5 SP2 dan past bo‘lmagan versiya

● PROFIBUS, GSD/GSDRevision dan past bo‘lmagan versiya - / -

● PROFINET, GSD/GSDRevision V2.3/-dan past bo‘lmagan versiya

Qurilish / o'rnatish turi

Rey o'rnatish Ha; Profil ray S7-1500

Ta'minot kuchlanishi

Ta'minot kuchlanishining turi Tizimning quvvat manbai

Kirish oqimi

Oqim iste'moli (nominal) 33 mA; orqa devordagi shinadan

Quvvat

Orqa avtobus quvvat sarfi 0,65 Vt

Quvvatning tarqalishi

Oddiy quvvat sarfi 0,6 Vt

Manzil maydoni

Ishg'ol qilingan manzil maydoni

● 8 bayt kirishlar

RS 485 interfeyslarining fizik parametrlari

● Maks. ma'lumotlarni uzatish tezligi 115,2 kbit/s

● Maks. kabel uzunligi 1 200 m RS 422

● Maks. ma'lumotlarni uzatish tezligi 115,2 kbit/s

● Maks. sim uzunligi 1200 m

● 4 simli dupleks Ha

● 4-simli multidrop №

Protokollar

O'rnatilgan protokollar

Bepul port

- Maks. telegram uzunligi 4 kbayt

— Bitlar 7 yoki 8 belgisi uchun

— To'xtash bitlari soni 1 yoki 2 bit

— Aniqlik nazorati yoʻq, juft, toq, har doim 1, har doim 0, har qanday 3964 (R)

- Maks. telegram uzunligi 4 kbayt

— Bitlar 7 yoki 8 belgisi uchun

— To'xtash bitlari soni 1 yoki 2 bit

— Aniqlik nazorati yo‘q, juft, toq, har doim 1, har doim 0, har qanday

Modbus RTU ustasi

— Manzil maydoni 1 dan 247 gacha, kengaytma 1 – 65535

- Maks. qullar soni 32
