Анализаторы влажности (влагомеры) FIZEPR-SW100

Назначение

Анализаторы влажности (влагомеры) FIZEPR-SW100 (далее - влагомеры) предназначены для измерений содержания воды в нефти и нефтепродуктах в объемных долях в автоматическом режиме.

Описание

По принципу действия влагомер представляет собой радиоволновый прибор -диэлькометр. Метод измерения диэлектрической проницаемости прямой, основанный на измерении коэффициента замедления электромагнитной волны в контролируемом материале. Измерения производятся путем зондирования среды радиоволнами, при этом влагомер определяет коэффициент замедления через отношение резонансной частоты датчика в воздухе к его резонансной частоте в контролируемом материале. По измеренному значению коэффициента замедления влагомер рассчитывает содержание воды с учетом температуры контролируемого материала. Расчет производится на основе градуировочных таблиц, подготовленных для каждого типа контролируемого материала и заложенных в память влагомера.

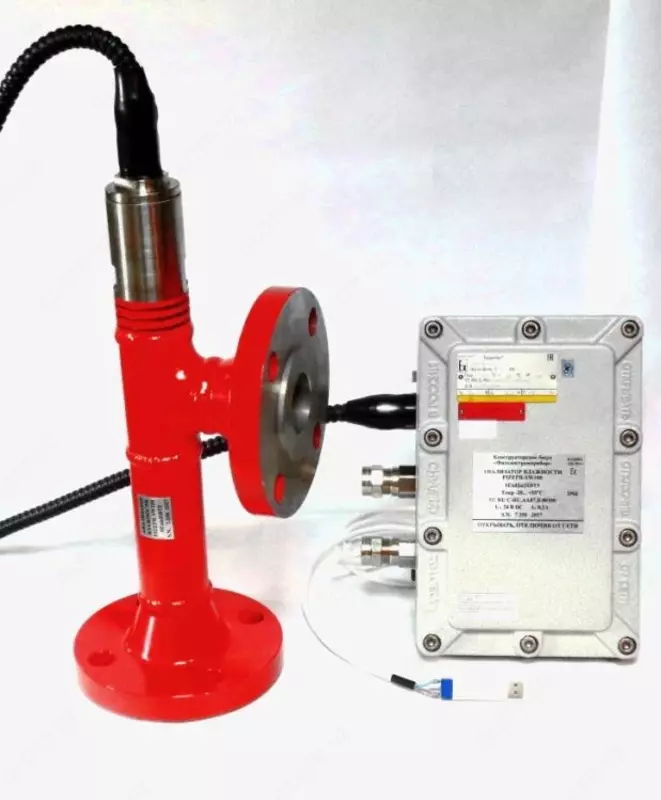

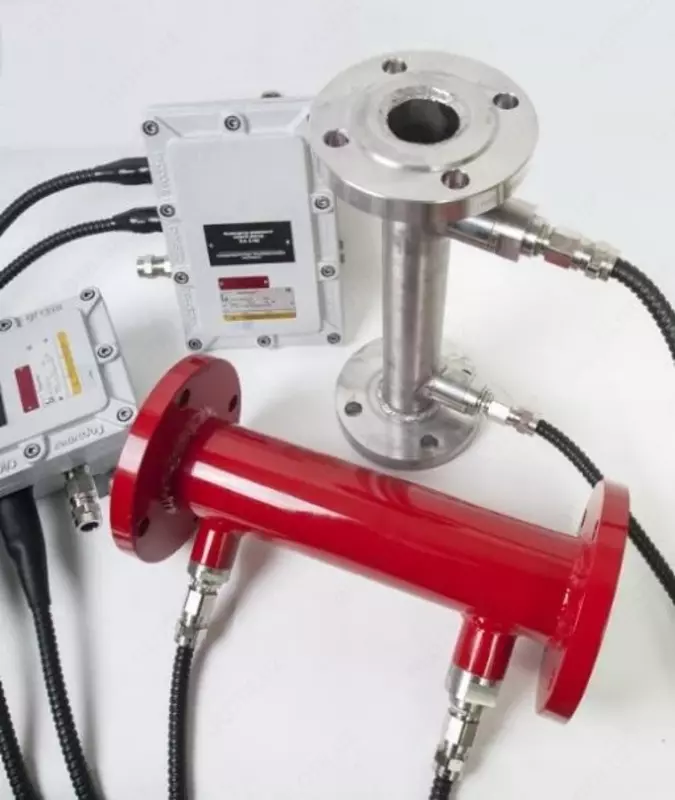

Влагомеры выпускаются в вариантах исполнения, приведенных в таблице 1. Во всех вариантах исполнения влагомера применяются электронные блоки одного типа, а датчики различаются по способу включения в трубопровод. В зависимости от условного прохода DN и рабочего давления PN трубопровода, в который вводится влагомер, датчики влагомеров снабжаются соответствующим типом фланцев. При этом датчики всех вариантов имеют однотипную конструкцию: содержат трубу, внутри которой установлен зонд, выполненный в виде штыря. Корпус и зонд датчиков всех вариантов исполнения изготовлены из коррозионностойкой стали (12Х18Н10Т или 10Х17Н13М2Т).
