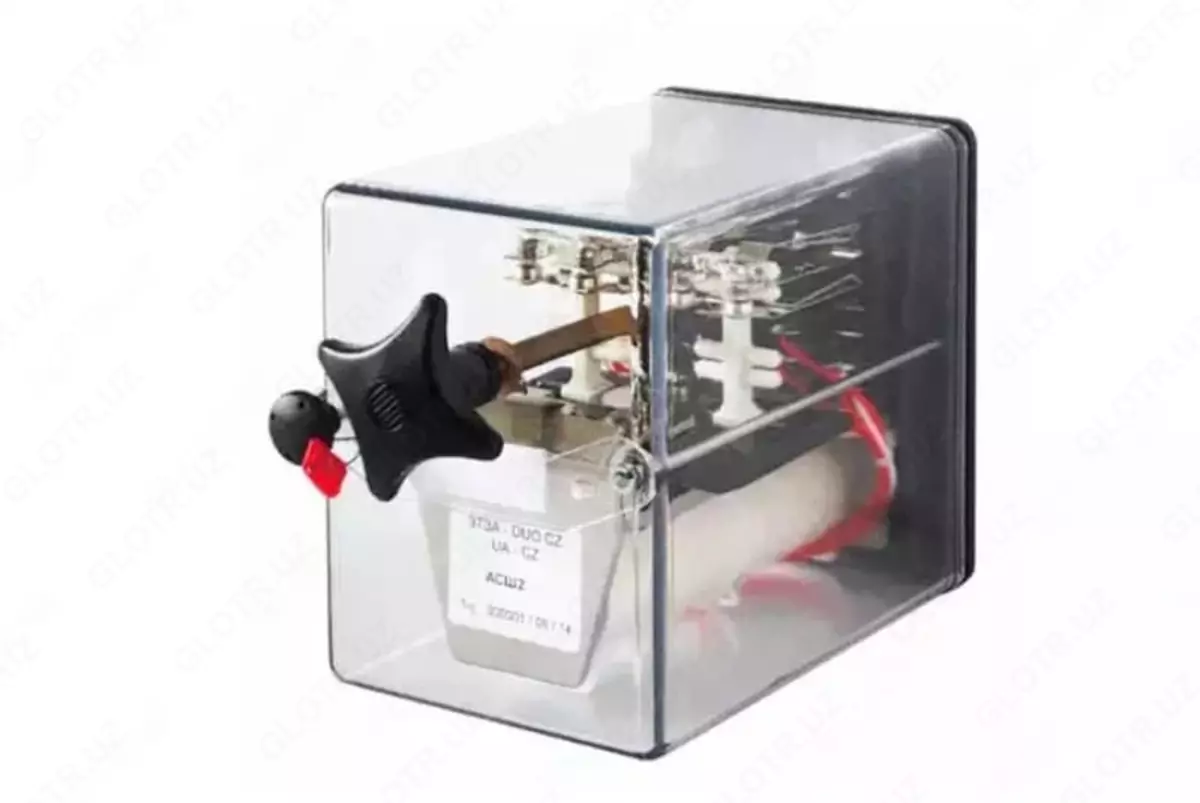

ANVSH2-2400 relesi, yo'l sxemalari uchun kichik o'lchamli elektromagnit rele (1308462-modda)

ANVSh2–2400 rele – bu kichik shtseplniy elektromagnit rele bo‘lib, 50 Hz chastotali AC relsli zanjirlarda uzluksiz ishlash uchun mo‘ljallangan. Qurilma temir yo‘l transportida signalizatsiya, markazlashtirish va blokirovka (SCB) tizimlarida keng qo‘llaniladi, xatoliklarni aniqlash va xavfli holatlarni oldini olish imkonini beradi.

Og‘irligi 1,7–2,2 kg, o‘lchamlari 114×89×210 mm. Ichki to‘rli to‘g‘rilovchi ko‘prik (4 diod) mavjud bo‘lib, rele ko‘prik, parallel yoki yarim davrli ulanish sxemalarida ishlatiladi. Nominallik: 60 V (ko‘prik), 35 V (parallel), 100 V (yarim davr).

Yakor ishlashiga ko‘ra rele gravitatsion: srochka ishlagach, yakor o‘z og‘irligi bilan qaytadi. Ish harorati −50…+60 °C, nisbiy namlik +20 °C da 90 %, +40 °C da 70 % gacha.

Vazifalari

• Relslar va yashil signalni nazorat qilish

• Avtomatik xatolik signalizatsiyasi

• Qisqa tutashuv va avariya holatlaridan himoya

• ALSN va boshqa xavfsizlik tizimlari bilan ishlash

Afzalliklari

• Kichik o‘lcham va engil (1,7–2,2 kg)
• Ichki diod ko‘prik bilan fleksibl ulanish
• −50…+60 °C haroratda ishonchli ishlash
• Yuqori namlikka chidamli
• SCB tizimlarida universal qo‘llanish
• Avtonom va qulay ekspluatatsiya

Texnik xususiyatlari

Ko‘p beriladigan savollar

1. ANVSh2–2400 rele nima uchun ishlatiladi?
   Relsli zanjirlarni nazorat va xatolik signalizatsiyasi uchun.

2. Qaysi ulanish sxemalarini qo‘llab-quvvatlaydi?
   Ko‘prik, parallel va yarim davr.

3. Ish harorati diapazoni?
   −50…+60 °C.

4. Yuqori namlik sharoitida ishlay oladimi?
   Ha, +20 °C da 90 %, +40 °C da 70 %.

5. Qayerda ishlatiladi?
   Temir yo‘l va metro SCB tizimlarida.
