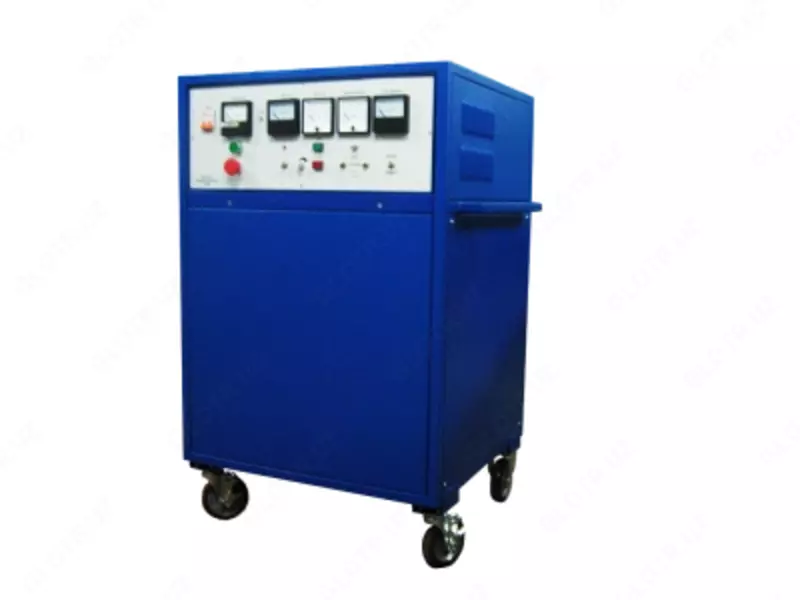

АПУ 1-3М — автономное прожигающее устройство

Kod: P-0891643 Ushbu mahsulot sotuvda mavjud emas

Показать телефон Позвонить Xabar yuborish Xabar yuborish

Tavsifi

Назначение автономного прожигающего устройства АПУ 1-3М:
Автономное прожигающее устройство АПУ-1-3М предназначено для прожига дефектной изоляции силовых кабелей с целью снижения переходного сопротивления в месте дефекта до величины, позволяющей применять методы точного определения места повреждения. Область применения – предприятия, эксплуатирующие электрические сети напряжением 0,4-10 кВ.
Охлаждение трансформатора прожига естественное масляное.

Описание автономного прожигающего устройства АПУ 1-3М:

В состав устройства АПУ-1-3М входит регулятор напряжения, который обеспечивает плавный подъем выходного напряжения до пробоя дефектной изоляции, а также делитель напряжения обеспечивающий индикацию выходного напряжения.

Блок прожигающий имеет 4 ступени выпрямленного напряжения (25; 5; 1; 0.3 кВ), которые подключаются к нагрузке через развязывающие диоды автоматически, в зависимости от сопротивления нагрузки, без вмешательства оператора.

Устройство может использоваться на промышленных предприятиях, имеющих собственные электрические сети, а также для стационарной установки в крупных распределительных устройствах.

Технические характеристики автономного прожигающего устройства АПУ-1-3М:

Параметр	Значение
Напряжение питающей однофазной сети переменного тока частотой 50 Гц	220 В±10%
Средняя величина тока, потребляемого из сети	40 А
Максимальное выходное выпрямленное напряжение	25 кВ
Максимальный выходной выпрямленный ток	45 А
Габариты блока управления	386х285х225 мм
Габариты блока прожигающего	620х605х575 мм
Габариты регулятора напряжения	220х230х108 мм
Габариты делителя напряжения	280х40х105 мм
Вес блока управления	14 кг
Вес блока прожигающего	250 кг
Вес регулятора напряжения	5,6 кг
Вес делителя напряжения	0,5 кг
