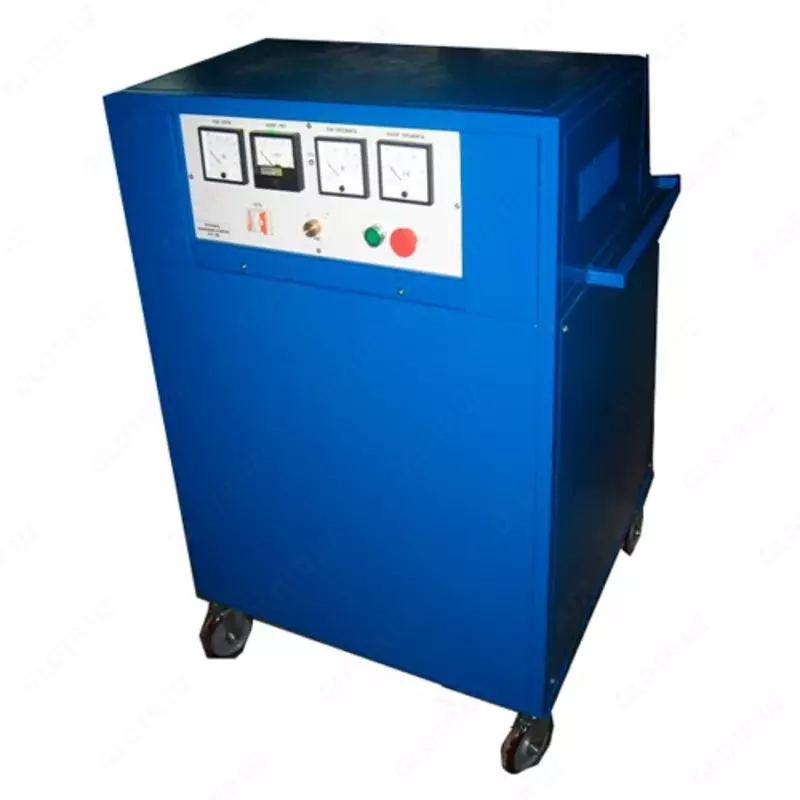

АПУ-2М — установка прожигающая (прожиг-дожиг кабельных линий напряжением до 30 кВ, током до 80 А)
Kod: P-0891636 Ushbu mahsulot sotuvda mavjud emasВ связи с постоянным усовершенствованием изделия, конструктивными изменениями, повышающими его надежность и улучшающими условия эксплуатации, возможны незначительные расхождения между описанием конструкции изделия и выпускаемым изделием.
Назначение прожигающей установки АПУ-2М:
Установка прожигающая АПУ-2М предназначена для преобразования высокоомных поврежденй силовых кабелей 0.4 – 35 кВ с бумажно-масляной изоляцией в низкоомные устойчивые повреждения, что позволяет однозначно определять место повреждения относительными и абсолютными методами.
АПУ-2М позволяет создавать проводящий мостик между жилами кабеля. Для избегания реактивных потерь тока с выхода «Установки» снимается выпрямленное напряжение. АПУ-2М имеет шесть ступеней напряжения в положении «ПРОЖИГ» и две ступени в положении «ДОЖИГ». Переключения между ступенями осуществляются без разрыва дуги в момент переключения. В пределах одной ступени имеется возможность плавной регулировки выходного напряжения (тока).
Особенности прожигающей установки АПУ-2М:
- В качестве источника питания прожигающей установки служит преобраователь частоты, с помощью которого напряжение внешней сети преобразуется в напряжение частотой 800 Гц, что обеспечивает на выходе идеально выпрямленный ток который обеспечивает горение дуги в месте повреждения с высоким КПД;
- Время работы не ограничено;
- Переключение ступеней осуществляется без разрыва дуги в момент переключения;
- Возможность начала работы с любой ступени прожига (при работе с низковольтными кабелями);
- Встроенный дожиг.
Технические характеристики прожигающей установки АПУ-2М:
| Параметр | Значение |
| Напряжение питания, В | 220В ±10%, 50 Гц или 380В ±10%, 50Гц |
| Потребляемая мощность, кВт | 7,5 |
| Максимальный ток потребления (режим КЗ), А | 32 |
| Максимальное напряжение на выходе, В | 30000 |
| Максимальный ток дожига, А | 80 |
| Максимальное напряжение ступени в режиме "Прожиг" | |
| Ступень 1 | 30000 В |
| Ступень 2 | 17000 В |
| Ступень 3 | 8000 В |
| Ступень 4 | 5000 В |
| Ступень 5 | 1700 В |
| Ступень 6 | 1000 В |
| Номинальный ток в режиме "Прожиг" | |
| Ступень 1 | 2,2 А |
| Ступень 2 | 4 А |
| Ступень 3 | 4,2 А |
| Ступень 4 | 6,4 А |
| Ступень 5 | 8,4 А |
| Ступень 6 | 11 А |
| Максимальное напряжение ступени в режиме "Дожиг" | |
| Ступень 1 | 300 В |
| Ступень 2 | 180 В |
| Номинальный ток в режиме "Дожиг" | |
| Ступень 1 | 55 А |
| Ступень 2 | 80 А |
| Общие характеристики | |
| Переключение ступеней | Ручное - дистанционное тумблера или галетного переключателя |
| Тип высоковольтного трансформатора | Маслонаполненный трансформатор |
| Габаритные размеры (без колес), мм | Не более 810 х 650 х 990 |
| Масса, кг | Не более 250 |
