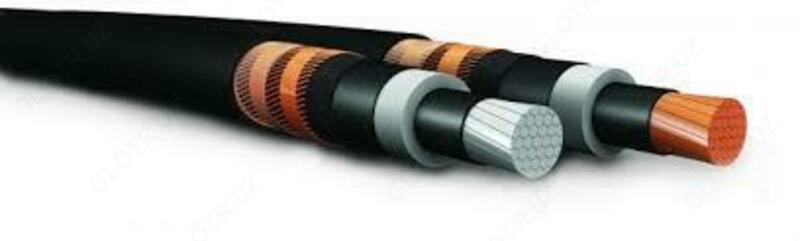

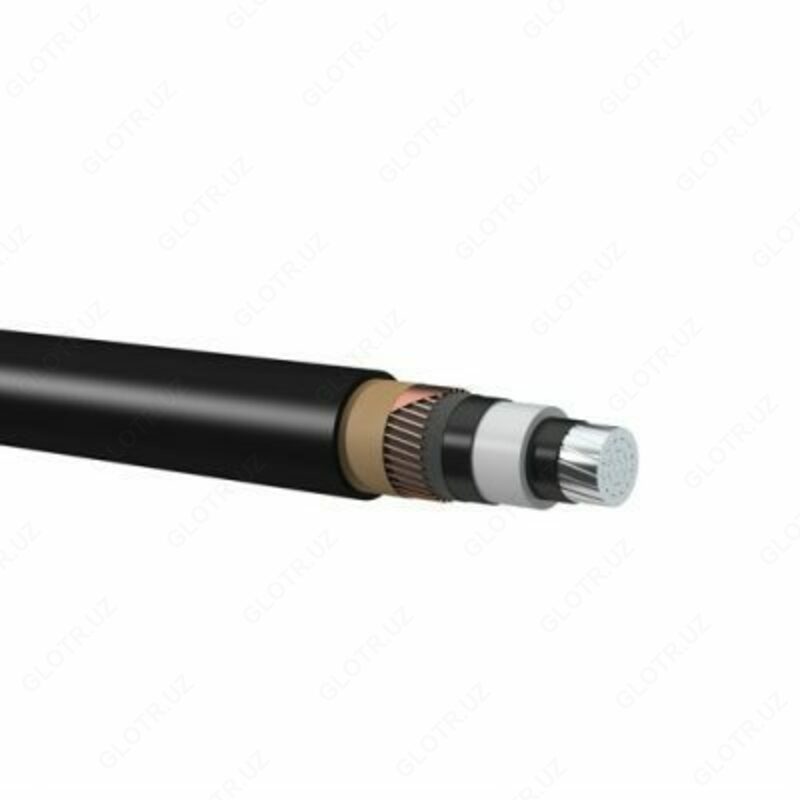

APvP 1x95 / 16-10 quvvat kabeli

APvP kabelining dekodlanishi: A - alyuminiy o'tkazuvchi yadro; PV - XLPE izolyatsiyasi; P - polietilen niqobi ostida. APvP kabelini qo'llash: Kabellar tuproqli va izolyatsiya qilingan neytralli tarmoqlar uchun 50 Gts nominal chastotali 10 kV nominal o'zgaruvchan kuchlanish uchun statsionar qurilmalarda elektr energiyasini uzatish va tarqatish uchun mo'ljallangan; Kabel mexanik shikastlanishdan himoyalangan bo'lsa, erga yotqizish uchun (xandaqlarda); Tuproqning korroziya darajasidan qat'i nazar, erga yotqizishda foydalanish uchun mo'ljallangan; Ushbu kabellarni havoga yotqizishga ruxsat beriladi, shu jumladan. kabel inshootlarida, qo'shimcha yong'indan himoya qilish choralari, masalan, o'tga chidamli qoplamalar qo'llanilishi sharti bilan; Kabellar darajadagi farqni cheklamagan holda marshrutlarga yotqizish uchun mo'ljallangan. APvP kabelining texnik xususiyatlari: Nominal kuchlanish - 6 kV, 10 kV, 20 kV, 35 kV. Kabel ishlashi paytida atrof-muhit harorati: –60 ° S dan + 50 ° S gacha. Havoning nisbiy namligi (+ 35 ° S gacha bo'lgan haroratda) - 98%. Old isitishsiz kabel yotqizishning minimal harorati: –20 ° S Supero'tkazuvchilarning maksimal uzoq muddatli ruxsat etilgan ish harorati + 90 ° C dir. Haddan tashqari yuk rejimida simi yadrosining ruxsat etilgan isishi 130 ° S dan oshmaydi. Qisqa tutashuv paytida simi yadrosining ruxsat etilgan maksimal harorati 250 ° S dan oshmaydi. Qisqa tutashuv paytida kabelning mis ekranining ruxsat etilgan maksimal harorati 350 ° S dan oshmaydi. Kabelning yonmasligi sharoitida qisqa tutashuv holatida o'tkazgichni isitishning chegara harorati 400 ° C dan oshmaydi. Haddan tashqari yuk rejimida kabelning ishlash muddati kuniga 8 soatdan ko'p emas va xizmat muddati uchun 1000 soatdan oshmaydi. Taxlashda maksimal ruxsat etilgan egilish radiusi: - bitta yadroli kabellar - 15 Dn; - uch yadroli kabellar - 12 Dn. Xizmat muddati, kamida 30 yil.
