AQUASTOP tipidagi DShKA-0 /100 kengaytiruvchi bo'g'inlar uchun profillar

AQUASTOP® tipidagi DShKA kengaytiruvchi birikma

DShKA-0 DShKA-16 DShKA-30 DShKA-50 DShKA-75 DShKA-ugl DShKA-FAS

Yuqori konstruktsiyalar DShKA-0, DShKA-0-UGL

DShKA-0/070 kengaytirish bo'g'ini uchun profil DShKA-0-UGL/055 kengaytirish bo'g'ini uchun profil

TAVSIF

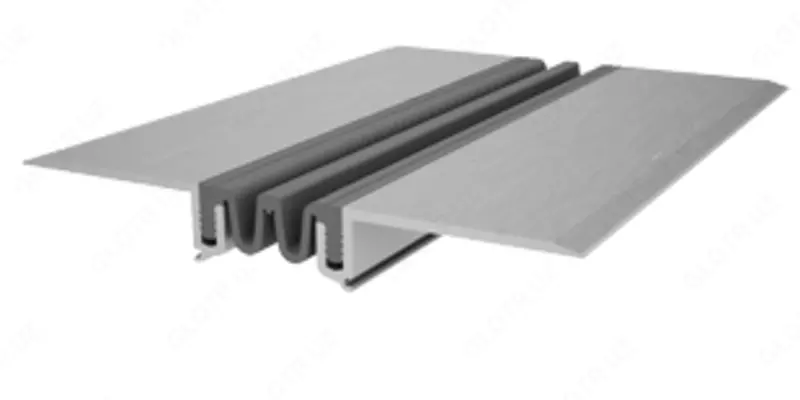

AQUASTOP® tipidagi DShKA-0 ustki profil konstruksiyalari to'g'ridan-to'g'ri pol qoplamasida kengaytiruvchi bo'g'inlarni o'rnatish uchun mo'ljallangan. Dizayn transport vositalaridan va pnevmatik g'ildirakli yuk ko'taruvchilardan yuklarga bardosh beradi. Kompensator termoplastik elastomerdan (TEP) ishlab chiqariladi va uning dizayni muhim harakatlarni qoplash imkonini beradi.

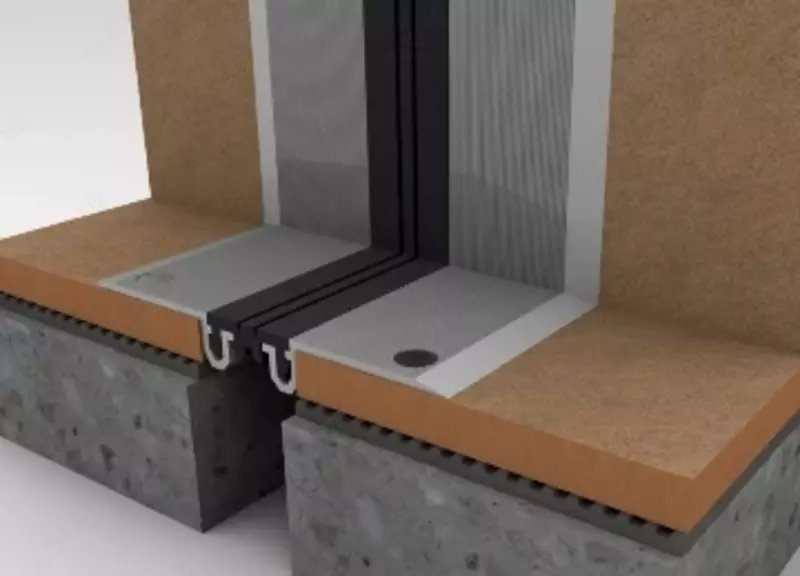

O'RNATISH DIAGRAMALARI

Kengaytirish moslamasini o'rnatish Kengaytirish moslamasini o'rnatish

O'lchamlar VA RUXSAT BERILGAN HARAKATLAR

Qurilma kompensatorining o'zgarishi, mm O'lchamlar, mm Yuklash, MPa

A B

DShKA-0/050 K3-044 15 35 10 50 220 1,80

DShKA-0-UGL/055 55 140

DShKA-0/060 K3-054 20 45 12 60 230 1,80

DShKA-0-UGL/065 65 150

DShKA-0/070 K3-064 30 75 15 70 240 1,80

DShKA-0-UGL/075 75 160

DShKA-0/080 K3-074 40 80 20 80 250 1,80

DShKA-0-UGL/085 85 170

DShKA-0/100 K3-094 45 80 25 100 270 1,50

DShKA-0-UGL/105 105 190

PAKET

Alyuminiy profil - 3 m.

TEP kompensatori - ko'rfaz 30 m.
