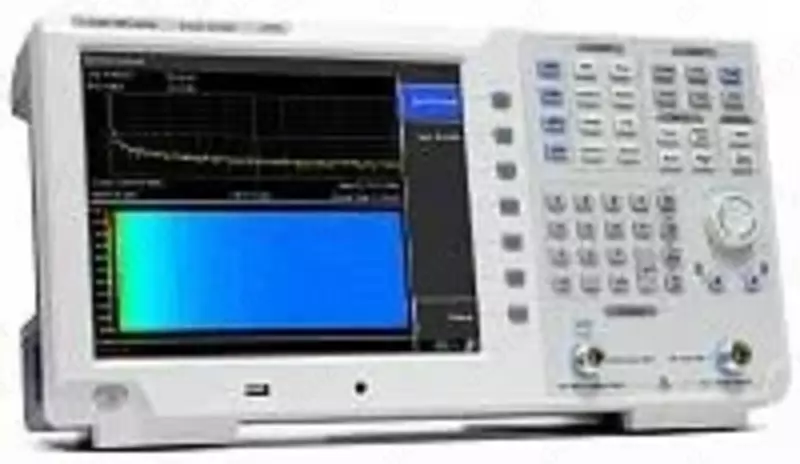

ASA-2335 spektr analizatori

9 kGts – 3,6 GGts raqamli spektr analizatori

Raqamli spektr analizatori 9 kGts dan 3,6 GGts gacha bo‘lgan chastota diapazonida radiochastotali signallarni aniqlik bilan tahlil qilish uchun mo‘ljallangan. Qurilma raqamli chastota sintezi, yuqori barqarorlik va past ichki shovqin darajasi bilan ajralib turadi hamda laboratoriya va sanoat vazifalari uchun mos keladi.

Asosiy imkoniyatlar

• raqamli chastota sintezi;

• chastota barqarorligi — 1 ppm/yil;

• marker yordamida o‘lchashlar;

• spektrgrammalar va sozlamalarni yozib olish;

• ichki signal generatori va treking-generator;

• EMI/EMC o‘lchovlarini qo‘llab-quvvatlash.

Texnik ko‘rsatkichlar

Chastota parametrlari

• Tahlil diapazoni: 9 kGts – 3,6 GGts

• Ichki signal generatori: 35 MGts – 3,6 GGts

• Treking-generator:

  • diapazon: 100 kGts – 3,6 GGts

  • chiqish darajasi: −30 dBm … 0 dBm

Dinamik xususiyatlar

• Ichki shovqin darajasi:

  • −140 dBm / −160 dBm

• Maksimal kirish darajasi: +30 dBmWt

• Fazaviy shovqin: 82 dBn/Gts (10 kGts ofsetda)

RBW (rezolyutsiya polosasi)

• 10 Gts … 3 MGts

EMI filtrlari

• 200 Gts

• 9 kGts

• 30 kGts

• 120 kGts

• 1 MGts

Displey va interfeyslar

• Rangli 10,4" LCD displey

• Ulanish interfeyslari:

  • USB device

  • USB host

  • LAN (LXI-C)

  • VGA

  • quloqchin chiqishi

O‘lcham va og‘irlik

• O‘lchamlari: 421 × 221 × 115 mm

• Og‘irligi: 5 kg

Qo‘llanilish sohasi

• radiotexnika va o‘lchov laboratoriyalari;

• RF qurilmalarni ishlab chiqish va sinovdan o‘tkazish;

• EMI/EMC tekshiruvlari;

• servis va diagnostika ishlari;

• ta’lim va ilmiy-tadqiqot muassasalari.
