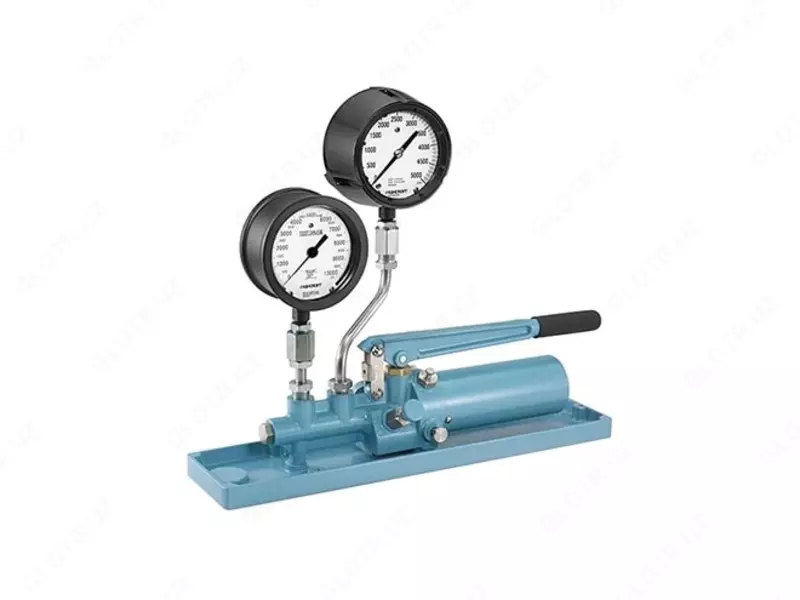

Ashcroft 1327D bosim o'lchagich komparatori

Tavsif:

Ashcroft 1327D - bu dalada bosim yaratish va sinovdan o'tkazish uchun portativ tizim. Ko'pgina kalibrlash ilovalari asosiy yuk standartiga ehtiyoj sezmasdan, faqat mos yozuvlar o'lchagich bilan tez taqqoslashni talab qiladi. Ushbu ilovalar uchun Ashcroft 1327D ishonchli bosim manbai va tasdiqlangan ikkinchi darajali standartning mukammal kombinatsiyasini taklif etadi. Yengil va to'liq portativ 1327D bitta oddiy, ixcham va to'liq sinov to'plamida maksimal foydalilikni taklif etadi.

Model 1327D 0 dan 10 000 psi gacha bo'lgan ish diapazonini qamrab oluvchi mos yozuvlar standartlari sifatida ikki bosqichli gidravlik deplasman nasosi va birdan to'rttagacha Ashcroft Type 1082 sinov o'lchagichlaridan foydalanadi. dyuym (yoki ekvivalent metrik diapazonlar). Ushbu 4,5 dyuymli o'lchagichlar harorat bilan kompensatsiyalangan va ASME (sobiq ANSI) B40.1 3A sinfiga javob beradigan oraliqning 0,25% gacha aniq.

1327D bilan ishlatiladigan bosim pompasi spektrning har ikki uchida tez va oson bosim o'tkazish imkonini beruvchi o'rnatilgan yoqish/o'chirish klapaniga ega. Yakuniy sozlash o'rnatilgan noniusni sozlash tugmasi yordamida amalga oshiriladi. Model 1327D neftga asoslangan moylar yoki glikol va fosfor kislotasi esteriga asoslangan gidravlik suyuqliklar uchun versiyalarda mavjud. Bundan tashqari, 1327D kislorod o'lchagichlarini kalibrlash uchun distillangan suv bilan ishlash uchun sozlanishi mumkin.

Ashcroft 1327D o'lchov moslamasi ko'pgina dala yoki laboratoriya kalibrlash talablarini bajarish uchun kerak bo'lgan asboblar, adapterlar va aksessuarlarni o'z ichiga oladi. Barcha komponentlar maksimal himoya va ko'chmalik uchun tashish sumkasida qulay tarzda saqlanadi.

Ashcroft 1327D bosim o'lchagich komparatorining texnik xususiyatlari:

Sensorlar modeli Ashcroft 1082, 4-1/2 dyuym, ASME B40.1, 3A sinf, temp. kompensatsiya qilingan. Burdon trubkasi materiallari - bronza yoki Monel "K" (diapazonga qarab)

Datchiklarga 1327DG-2 0-150 psi kiradi dyuym

1327DG-6 0-150 va 0-600 psi dyuym g

1327DG-50 0-150; 0-600 va 0-5000 psi dyuym g

1327DG-100 0-150; 0-600; 0-5000 va 0-10,000 psi dyuym g

1327DMG-10 0-10 kg/sm2

1327DMG-40 0-10 va 0-40 kg / sm2

1327DMG-250 0-10; 0-40 va 0-250 kg / sm2

1327DMG-600 0-10; 0-40; 0-250 va 0-600 kg / sm2

1327DBG-10 0-10 bar

1327DBG-40 0-10 va 0-40 bar

1327DBG-250 0-10; 0-40 va 0-250 bar

1327DBG-600 0-10; 0-40; 0-250 va 0-600 bar

1327DAG-1000 0-1000 kPa

1327DAG-4000 0-1000 va 0-4000 kPa

1327DAG-25000 0-1000; 0-4000 va 0-25000 kPa

1327DAG-60000 0-1000; 0-4000; 0-25,000 va 0-60,000 kPa

Aniqlik 0,25% trek o'lchagich

Ish bosimi 0 dan 10 000 psi gacha dyuym maks. (0 dan 70 000 kPa gacha)

Suyuqlik 1327D: Avtomobil yoki mashina moyi SAE 20

1327DH: Fosfat yoki glikol asosidagi gidravlik suyuqliklar

1327DO: kislorod xizmati uchun distillangan suv

Tank hajmi Taxminan 1,5 pint (0,7 litr)

O-ringlar 1327D va 1327DO uchun: Buna-N

1327DH uchun: Etilen propilen

Nasos korpusining materiali alyuminiy qotishmasi

Sertifikatlash standarti: hujjatlar taqdim etilmaydi

. Majburiy emas: Har bir o'lchagich bilan NIST kuzatuv hujjati taqdim etiladi.

Funksiyalari:

Yengil va to'liq portativ

Ish bosimi 0-10,000 psi dyuym (yoki ekvivalenti)

Aniqlik to'liq masshtabning ±0,25%

O'lchagich turi: 1 dan 4 gacha Ashcroft Type 1082 4,5 dyuymli harorat kompensatsiyalangan o'lchagichlar

Ikki bosqichli gidravlik bosim pompasini o'z ichiga oladi

Operatsion media:

Standart: SAE 20 toifali avtomobil yoki mashina moyi.

Qo'shimcha ravishda: fosfatlar yoki glikolga asoslangan suyuqliklar; kislorod ishlashi uchun distillangan suv

O-ring materiali:

Standart: Buna N

Majburiy emas: etilen propilen

Tank hajmi: Taxminan 1,5 pint (0,7 litr)
