Аспираторы воздуха автоматические одноканальные АВА 1

Maqsad

Avtomatik bir kanalli havo aspiratorlari AVA 1 (keyingi o'rinlarda aspirator deb yuritiladi) AFA filtrlariga havodagi zarrachalarni tanlashda pompalanadigan havo hajmini o'lchash uchun mo'ljallangan (ish maydoni 20 sm2: VP-20, HP-20). , XA-20 va boshqalar).

Tavsif

Аспиратор может работать в ручном и автоматическом режимах. Автоматический режим работы аспиратора обеспечивает программируемый таймер, с помощью которого устанавливается время отбора проб по времени и дням недели с повторяющимся суточным циклом. Таймер имеет свой аккумулятор. При постоянной работе аспиратора происходит автоматическая подзарядка аккумулятора таймера.

Принцип действия аспиратора заключается в прокачивании объема воздуха с заданным объёмным расходом (дм3/мин) через аналитические аэрозольные фильтры АФА ТУ95 1892-89.

Объём прокачиваемого воздуха определяется с помощью счетчика газа встроенного в аспиратор.

Диапазон задания расхода воздуха определяется по индивидуальному для каждого прибора градуировочному графику зависимости расхода от перепада давления на калиброванном сужающем устройстве (диафрагме), измеренного дифманометром-напоромером в Па. График зависимости расхода воздуха, приведенного к нормальным условиям, от перепада давления на диафрагме приложен к паспорту на аспиратор.

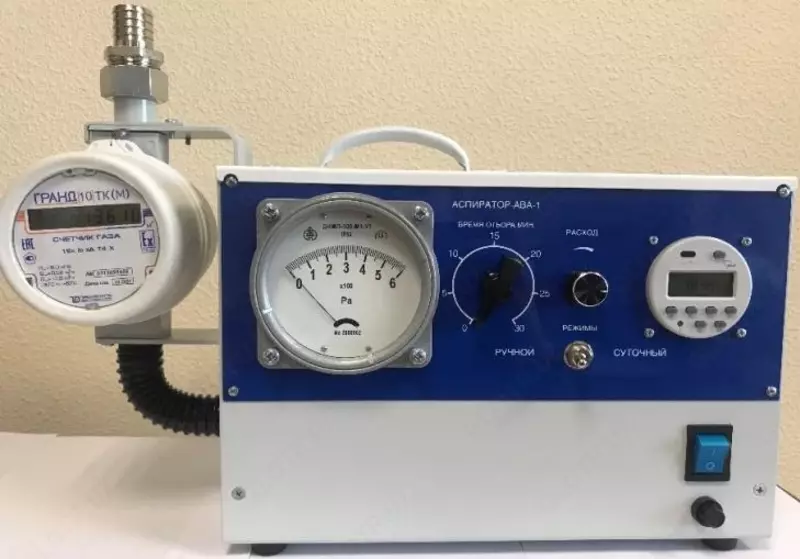

Общий вид аспиратора представлен на рисунке 1.

Нанесение знака поверки на аспиратор не предусмотрено.

Нанесение пломбы на аспиратор осуществляется на любой из четырех винтов задней крышки аспиратора.
