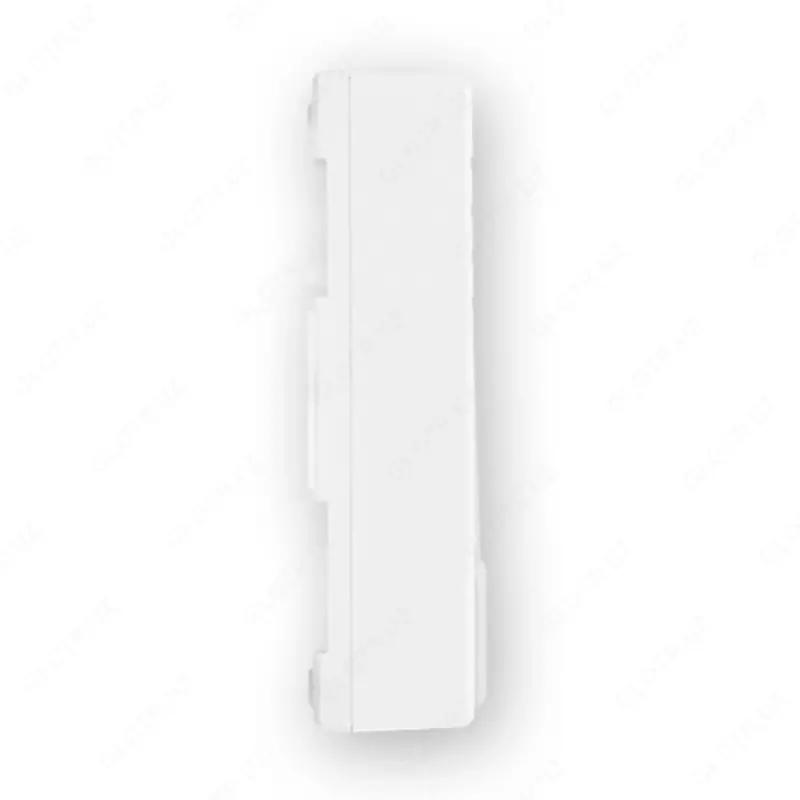

Astra-BPA signalini ishga tushirish manzilini bloklash

Astra-BPA signalini ishga tushirish manzilini bloklash

Astra-BPA - bu Astra-A OPS qismi sifatida ishlaydigan signalni ishga tushirish bloki. Aktuatorlarni, sirenalarni, avtomatizatsiya kabinalarini, evakuatsiya qurilmalarini boshqarish va boshqarish, signallarni ovozli anunciatorlar va lift boshqaruvchilariga uzatish, manzil liniyalari orqali boshqaruv paneliga bildirishnomalar, shuningdek signal zanjirlari orqali xavfsizlik, yong'in va texnologik detektorlarni boshqarish uchun xizmat qiladi. . U RPA Astra-A orqali Astra-812 Pro/ Astra-8945 Pro boshqaruv paneli qurilmalariga ulangan. Jihoz holat ko'rsatkichlari, asosiy va zaxira quvvat manbalari uchun kirishlar bilan jihozlangan avtomatlashtirilgan boshqaruv kabinetidagi DIN relsiga o'rnatilishi mumkin.

Texnik xususiyatlari:

Ta'minot kuchlanishi:

12 (24) V manbadan ijro etuvchi qismning: 10,5 - 28,4 V

manzil qismi (ALS dan): 6,0 - 27,6 V (ijro etuvchi va manzil qismlari galvanik izolyatsiya qilingan)

Elektr uzilishi ko'rsatkichining boshlang'ich chegarasi:

12 (24) V manbadan ijro etuvchi qismning: 10,2 (-0,2) V

manzil qismi (ALS dan): 8,5 (-0,1) V (ijro etuvchi va manzil qismlari galvanik izolyatsiya qilingan)

Maksimal oqim iste'moli:

12 (24) V dan: 73 (94) mA

24 V dan, ulangan yuk bilan: 2,6 A

ALS dan: 1 mA

12 (24) V kuchlanishdagi o'rtacha oqim iste'moli (SHS1-SHS4 o'chirilgan):

chiziqli nazoratsiz (OUT1, OUT2 o'chirilgan): 14 (15) mA

chiziqli monitoring bilan (OUT1, OUT2 yoqilgan): 23 (24) mA

12 (24) V kuchlanishdagi "O'chirish" holatida OUT1, OUT2 chiqishlarining o'z nazorat oqimi (teskari polaritesi): 1 (3) mA

Har bir halqani ulash 12 (24) V kuchlanishdagi o'rtacha oqim sarfini oshiradi:

kutish rejimida: 7 (10) mA da

"Yong'in" rejimida: 12 (16) mA da

ALS interfeysi kabelining uzunligi BPA dan RPA gacha, maksimal: 1000 m

Klemens bloklariga ulanish uchun kabelning maksimal kesimi: 2,5 kv. mm dan oshmasligi kerak.

OUT1, OUT2 chiqish parametrlari:

maksimal kommutatsiya kuchlanishi: 28,4 V

maksimal kommutatsiya chiqish oqimi: 1,25 ± 0,01 A (jami (2,50 ± 0,02) A dan oshmaydi)

AL parametrlari (Zona1 - Zone4):

kutish rejimidagi kuchlanish: 8,5 - 27,6 V

AL terminallarida to'lqinli kuchlanishning samarali qiymati, ko'p bo'lmagan: 50 mV

qisqa tutashuv oqimi AL, ko'p bo'lmagan: 30 mA

AL integratsiya vaqti: 300±30 ms

Texnik tayyorgarlik vaqti, ko'p emas: 10 s

Gabarit o'lchamlari, ko'p bo'lmagan: 135 × 85 × 39 mm

Ishlash harorati: -30 dan +55°S gacha

Namlik kondensatsiyasisiz nisbiy havo namligi: +40°S da 93% gacha

Qopqoqni himoya qilish darajasi: IP30
