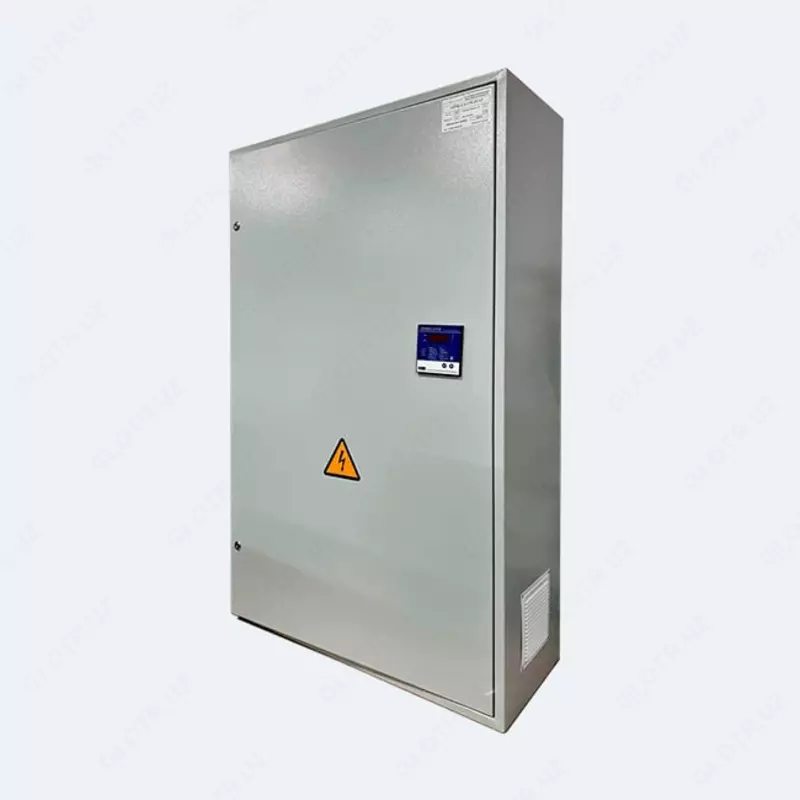

AUKRM-58-0,4-10 kVAr reaktiv quvvat kompensatsiyasi uchun avtomatik kondansatör bloki

Kondensator bloklari reaktiv quvvatni bosqichma-bosqich tartibga soluvchi avtomatik uskuna bo'lib, chastotasi 50 Gts, kuchlanish 230 dan 690 V gacha bo'lgan uch fazali o'zgaruvchan tok taqsimlash tarmog'ida reaktiv quvvat sarfini keng o'zgartirish bilan yuk quvvat omillarini (cos f) qo'lda va avtomatik boshqarish uchun mo'ljallangan. ortiqcha yuk va qisqa tutashuvlar.

AUKRM-58 ning ishlashi paytida, maxsus mikroprotsessorli reaktiv quvvat regulyatori nazorati ostida, elektr tarmog'ining kos ph qiymati real vaqt rejimida quvvat koeffitsienti qiymatlarini kuzatish va kerakli miqdordagi kondansatör banklarini ulash yoki o'chirish orqali tuzatish orqali yaxshilanadi. AUKRM joriy cheklovchi rezistorlar orqali qo'shimcha avans kontaktlari bilan maxsus kontaktorlardan foydalanadi. Sigortalar qisqa tutashuvdan himoya qiluvchi qurilmalar sifatida ishlatiladi.

AUKRM tipidagi 0,4 kV kuchlanishli regulyatsiya qilingan kondansatör bloklari 5 dan 600 kVAr gacha bo'lgan quvvat bilan ishlab chiqariladi, maksimal nazorat bosqichlari soni 12 tagacha, reaktiv quvvat kompensatsiyasi bosqichi 2,5 dan 100 kVArgacha.

Birliklar Nykon tomonidan ishlab chiqarilgan ekologik toza kondansatörler, MCP ishlab chiqarish texnologiyasi va zamonaviy dizayn bilan jihozlangan.

Kondensatorlar tushirish rezistorlari va ortiqcha bosim bilan tetiklanadigan sug'urta to'xtatuvchisi bilan jihozlangan.

Texnik xususiyatlari:

Ko'rish - o'rnatish

O'rnatish turi - avtomatik, kondensator

Seriya - AUKRM-58

Tarmoq turi - Uch fazali

Kirish kuchlanishi - 0,4 kV (so'rov bo'yicha: 0,23 kV, 0,36 kV, 0,38 kV, 0,4 kV, 0,44 kV, 0,50 kV, 0,52 kV, 0,69 kV)

Ishlaydigan kirish kuchlanish diapazoni - 323-418 V

Kirish kuchlanish diapazoni chegarasi - 304-437 V

Kirish kuchlanish chastotasi - 50 Hz ± 2%

Chiqish parametrlari

Nominal quvvat - 10 kVAr cos F - 0,8-0,98

Tartibga solish tizimining diapazoni,% - 0-100

Boshqarish printsipi - diskret / kondansatörler

Ruxsat etilgan yuk o'zgarishi diapazoni 0-100%

Kalitlar turi - kontaktorlar (tiristorlar so'rov bo'yicha)

Nazorat bosqichlari soni - Buyurtma uchun kerakli miqdor

Tekshirish bosqichi - so'rov bo'yicha zarur quvvat

Boshqarish tizimining tezligi, sek - 60/1-250

Kabelni tanlash uchun oqim - so'rov bo'yicha tanlov sxemasiga muvofiq

Quvvat kabeli - mis

Boshqaruv paneli - NOVAR (Chexiya)/Gruppo Energia (Italiya)

Xizmat funktsiyalari

Avtomatik tartibga solish - Ha

Qo'lda tartibga solish - Ha

Asosiy parametrlarni ko'rsatish -Ha

RS232/RS485 interfeysi -Ixtiyoriy

Kuchlanishdan himoyalanish - Ha

Haddan tashqari oqimdan himoya qilish - Ha

Haddan tashqari bosim tufayli kondanserni o'chirish - Ha

Kondensatorlarda o'rnatilgan sigortalar - Ha

Kondensatorlarga o'rnatilgan deşarj rezistorlari - Ha

Dizayn

Quvvat kondansatkichlari EPCOS (Germaniya)/Gruppo Energia (Italiya)

PML Elektrotechnik (Rossiya)/Gruppo Energia (Italiya) kontaktorlarini almashtirish kondansatkichlari

Mikroprotsessor regulyatori NOVAR (Chexiya)/Gruppo Energia (Italiya)

Tarmoqqa ulanish terminal bloki

Sovutish - tabiiy

Ishlash harorati - -25 ° C dan + 45 ° C gacha

Saqlash harorati -25 ° C dan + 60 ° C gacha

Nisbiy namlik - 95% gacha

O'rnatish - ichki joylashtirish (so'rov bo'yicha ochiq havoda joylashtirish)

Korpus/shkaf rangi: chang bilan qoplangan RAL 7035 (och kulrang)

Kondensatorli shkafni o'rnatish turi - devorga o'rnatiladigan / polga o'rnatiladi

Kabel kirish - yuqori / pastki

Iqlim versiyasi - U3 (so'rov bo'yicha: U1, U2, UHL, UHL1, UHL2, UHL3, UHL4, UHL5)

Himoya darajasi - IP31 (so'rov bo'yicha: IP20, IP44, IP54 va boshqalar)

Olchamlari (HxWxD) - 395×310×220 mm

Og'irligi - 20 kg
