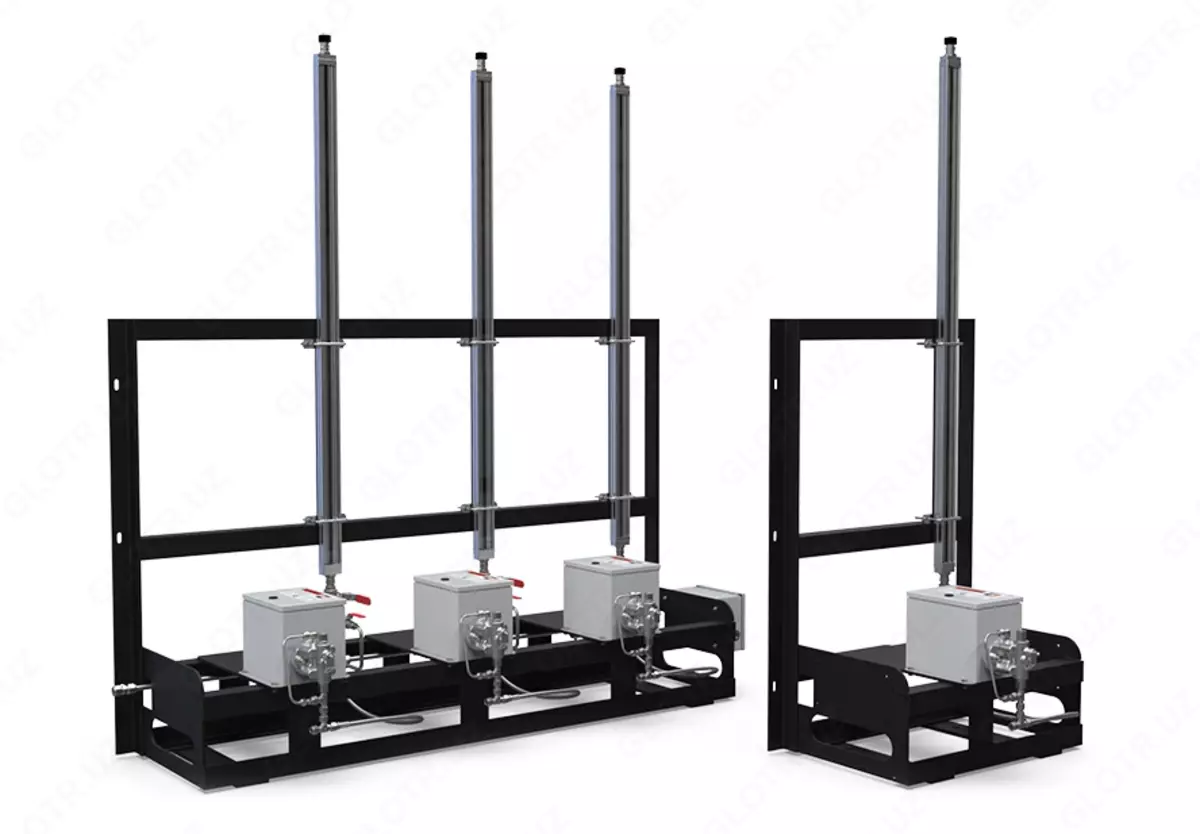

AV-70-01 - o'zaro bog'langan polietilen izolyatsiyali kabellarni sinash uchun yuqori voltli apparat

AB-70-01 o'zaro bog'langan polietilen izolyatsiyali kabellarni sinovdan o'tkazish uchun yuqori voltli qurilmaning maqsadi:

AB-70-01 yuqori voltli qurilmasi 0,1 Gts chastotali sig'imli ob'ektlarda sinov kuchlanishini olish uchun 50 Gts chastotali o'zgaruvchan kuchlanishning yuqori kuchlanishli sinov qurilmalariga qo'shimcha sifatida mo'ljallangan. (Xususan, XLPE kabellarini sinash uchun).

AB-70-01 yuqori voltli qurilma soyabon ostida yoki bino ichida foydalanish uchun mo'ljallangan.

Qo'shimcha tashqi yuqori kuchlanish manbai sifatida AV-50/70-2, AV-50/70-3, AID-70M, AID-70Ts qurilmasi, BVI-60/50 yuqori kuchlanishli sinov bloki, elektr laboratoriyasi yoki boshqa shunga o'xshash laboratoriya ishlatiladi.

AB-70-01 o'zaro bog'langan polietilen izolyatsiyali kabellarni sinovdan o'tkazish uchun yuqori voltli apparatlarning texnik xususiyatlari:

Parametrning ma'nosi

Chiqish o'zgaruvchan kuchlanish (amplituda qiymati) 2-80 kV

Chiqish chastotasi 0,1 Hz

Sinov kuchlanish shakli kosinus-to'rtburchak

Sinov ob'ektining maksimal sig'imi 3,0 µF

Sinov ob'ektining minimal sig'imi 0,03 µF

Uzluksiz ishlash vaqti 30 min

Yuqori kuchlanishning amplituda qiymatini o'lchashda nisbiy xatolik 3%

Sinov kuchlanish chastotasining mutlaq xatosi, % ±0,03 Hz

Og'irligi, 50 kg dan oshmaydi

Xizmat muddati, 10 yil
