Avtomatik uzatish shkafi AVR-400A (shkaflar va NKU 0,4 kV)

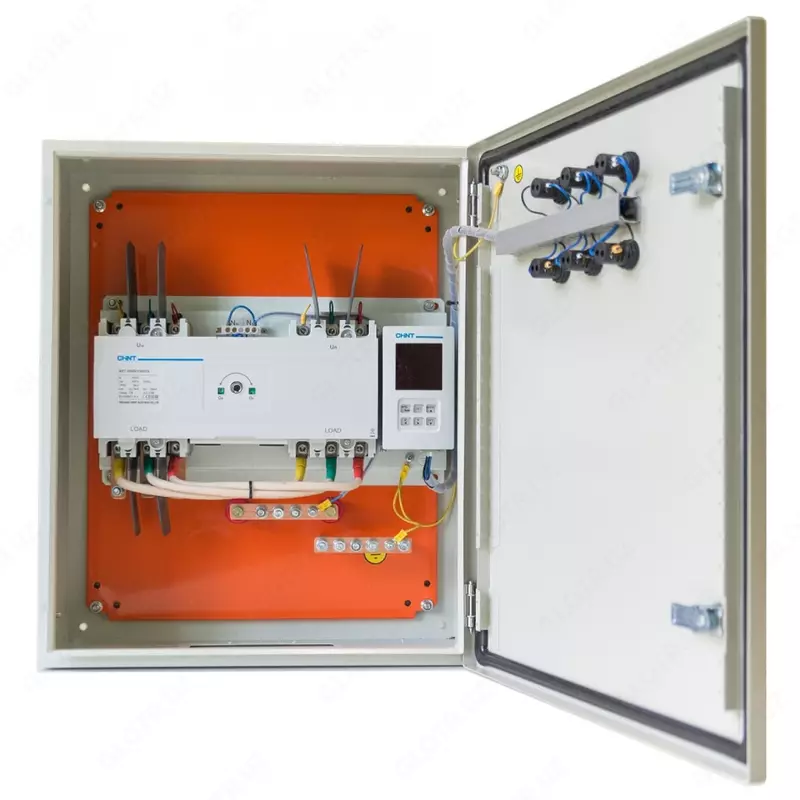

Sotuvda mavjud Kod: P-1091715Umumiy avtobus tizimiga kirish imkoniyatiga ega ATS 400A avtomatik uzatish o'chirish shkafi IP54 himoya darajasiga ega bo'lgan menteşeli korpusdagi monoblok ATS asosida ishlab chiqariladi. Bunday sxemadagi zaxira quvvat manbai yoki podstansiyadan tarmoq kirishi yoki zaxira generatoridan kirish bo'lishi mumkin.
AVR ning funksional xususiyatlari
Ishlash rejimlari

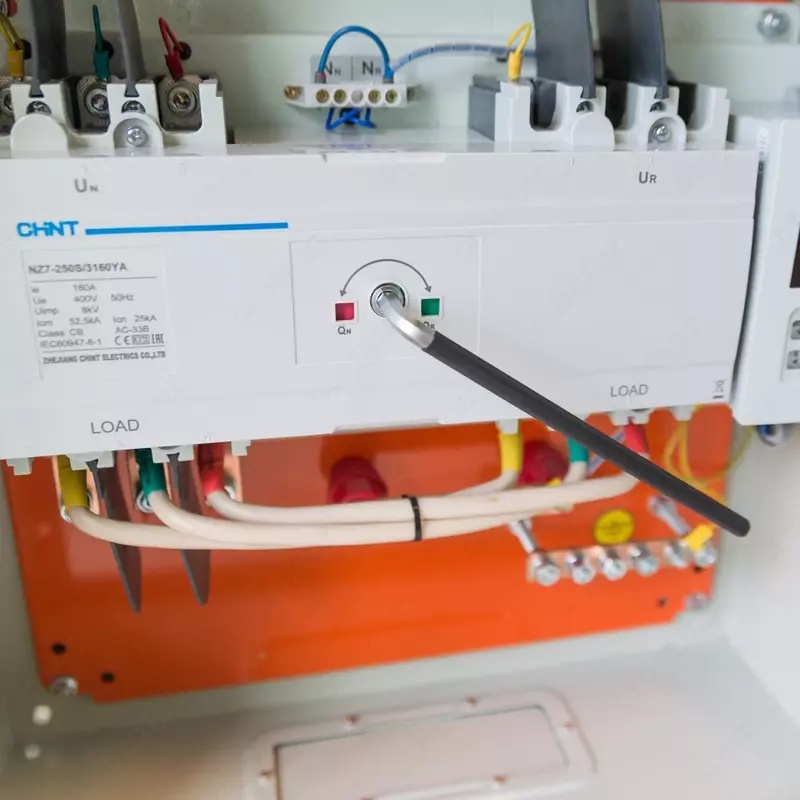

Avtomatik ishlashning uchta rejimi mavjud: o'z-o'zini tiklash bilan "tarmoqdan tarmoqqa", kirish ustuvorligisiz "tarmoqdan tarmoqqa", generatorni avtomatik ishga tushirish bilan "tarmoqdan generatorga". Kommutatsiya kechikishi sozlanishi mumkin: "T1" - asosiydan zaxiraga, "T2" - zaxiradan asosiyga. Terminaldan qo'lda boshqarish rejimi va olinadigan tutqich yordamida mexanik boshqaruv ham mavjud.
Tarmoqdan saytga mantiq
Tekshirish moslamasi barcha fazalardagi kuchlanishni o'lchaydi. Agar joriy kirishning fazalaridan birida kuchlanish yuqori yoki past bo'lsa, kirish o'chiriladi va xizmat ko'rsatadigan vaqt kechikishi bilan ulanadi. Ikkala kirishda kuchlanish yo'qolsa, qurilma ularni o'chiradi (agar vosita boshqaruvchisiga etarli quvvat bo'lsa) yoki kirishlardan biriga quvvat tiklanmaguncha joriy holatida qoladi.
Tekshirish moslamasi va vosita haydovchisi har bir kirishning neytral va birinchi qutbidan quvvatlanadi. Faza aylanish nazorati yo'q.
Generator bilan ishlash
"Tarmoq-generator" rejimida asosiy kirish "UN" o'chiriladi va kommutatsiya kontakti tomonidan generatorni ishga tushirish uchun signal beriladi. Jeneratorning zahiraviy kirishi undagi kuchlanish belgilangan diapazonga yetganda ulanadi.
Jeneratorni ishga tushirish uchun signalda kechikish bo'lishi mumkin: buning uchun "301 (+)" va "302 (-)" kontaktlariga tashqi 24V doimiy quvvat manbaini ulashingiz kerak. Jeneratorni ishga tushirish uchun signal asosiy kirishga o'tish paytidan boshlab hisoblab chiqiladigan vaqtni kechiktirish bilan o'chiriladi.
Asosiy texnik xususiyatlar:
Turi - tarqatish shkafi
Turi - zaxirani avtomatik uzatish
Seriya - AVR
Mahsulot materiali - Chelik
Himoya darajasi - IP54
O'rnatish usuli: o'rnatilgan
Chastotasi, Hz - 50
Nominal kuchlanish U, V - 380
Nominal oqim, A - 400
Chuqurlik, mm - 300
Balandligi, mm - 1000
Kengligi, mm - 800
Og'irligi, kg - 80
