AVVG/AVVGng(A)/AVVGng(A)-LS 1x2,5 dan 5x240 gacha bo'lgan PVX izolyatsiyasi va qoplamali alyuminiy yadroli 0,66/1 kV kuchlanish uchun quvvat kabellari

"AVVG kabelini shifrlash
A - alyuminiy o'tkazgich
B - polivinilxlorid plastmassadan tayyorlangan yadro izolyatsiyasi
B - polivinilxlorid plastmassa birikmasidan tayyorlangan qobiq
G - himoya qoplamalarining yo'qligi
ng (A) - A toifasiga ko'ra guruhlarga yotqizilganda olov tarqalmaydi
LS - past tutun va gaz emissiyasi

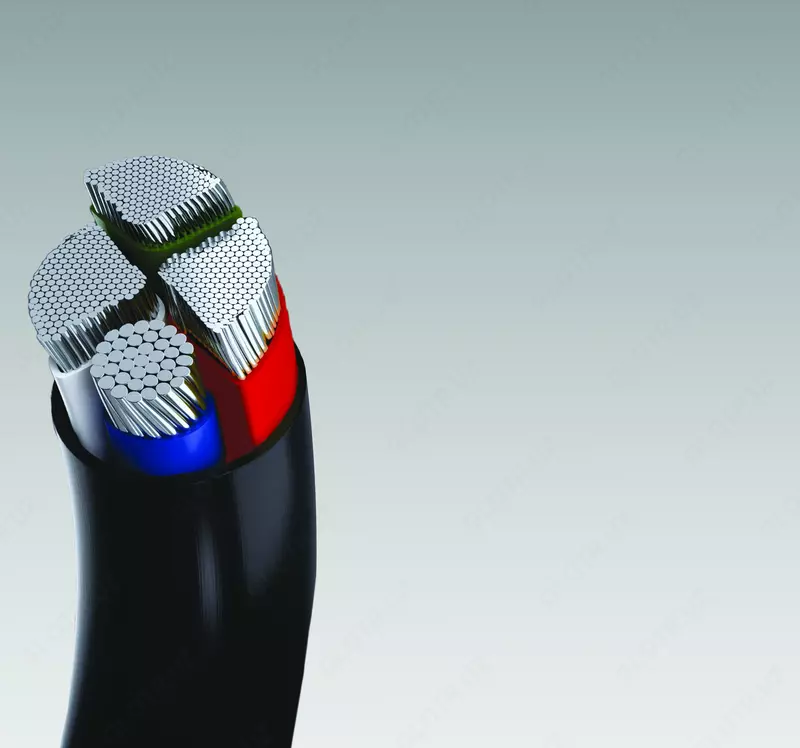

AVVG kabeli dizayni:
Oqim o'tkazgich - alyuminiy bir simli yoki ko'p simli, yumaloq yoki sektor shaklidagi, GOST 22483 bo'yicha 1 yoki 2-sinf.
Izolyatsiya polivinilxlorid plastmassadan qilingan. Neytral o'tkazgichlarning izolyatsiyasi (N) ko'k rangga ega. Topraklama o'tkazgichlarining izolyatsiyasi (PE) ikki rangli (yashil-sariq)
Elektr o'tkazgichli ekran (6 kV kuchlanishli kabellar uchun) elektr o'tkazuvchan kabel qog'ozining lentasi bilan qo'llaniladi Metall ekran (6 kV kuchlanishli kabellar uchun) mis lentalardan yoki mis plyonkadan qilingan.
Qobiq - polivinilxlorid plastmassadan tayyorlangan
AVVG kabelidan foydalanish doirasi:
Kabel statsionar qurilmalarda 0,66, 1, 3 va 6 kV nominal o'zgaruvchan kuchlanishda 50 Gts chastotada yoki o'zgaruvchan kuchlanishdan 2,4 baravar yuqori doimiy kuchlanishda elektr energiyasini uzatish va taqsimlash uchun mo'ljallangan dengiz sathidan 4300 m gacha balandlikda quruqlikda foydalanish uchun mo'ljallangan.
Kabel o'rnatish uchun ishlatiladi: havoda, UV nurlaridan himoyalangan va ish paytida mexanik shikastlanish xavfi yo'q, quruq yoki nam xonalarda (tunnellarda), kanallarda, kabel mezzaninalarida, shaxtalarda, kollektorlarda, sanoat binolarida, qisman zaif, o'rta va yuqori korroziv faollikdagi muhit mavjud bo'lganda suv bosgan inshootlar, maxsus kabel tokchalarida, ko'priklar va bloklarda, sinfning xavfli joylarida B-Ib, B-Ig, B-II, B-IIa.
AVVG kabelining texnik xususiyatlari:
Iqlim o'zgarishi turi - UHL va T
Joylashtirish toifasi (GOST 15150-69) - 1 va 5
Ishlash harorati oralig'i -50 dan +50 ° C gacha
Havoning nisbiy namligi (35°C gacha) 98% gacha
Shlangi (oldindan isitishsiz) -15oS dan past bo'lmagan
Ruxsat etilgan bükme radiusi (bir yadroli) kamida 10 tashqi diametr
Ruxsat etilgan bükme radiusi (torli) 7,5 tashqi diametrdan kam bo'lmagan
Ruxsat etilgan quvvat 30 N / mm2 dan oshmaydi.
Qisqa tutashuvli oqimlarda 240 mm2 gacha bo'lgan kesma yadrolari uchun ruxsat etilgan maksimal isitish harorati 160 ° C dan oshmaydi.
Haddan tashqari yuk rejimida ruxsat etilgan yadro isitish harorati - 90 ° C dan oshmasligi kerak
Qisqa tutashuv paytida yonib ketmaslik sharoitida yadrolarning maksimal isitish harorati 350 ° C dan oshmaydi.
Xizmat muddati - 30 yil
Kafolat muddati - 5 yil
Uyda saqlash muddati 10 yildan oshmaydi."
Kabellar foydalanishga topshirilgan kundan boshlab 5 yil, lekin ishlab chiqarilgan kundan boshlab 6 oydan kechiktirmay kafolat muddati. yil - bino ichida 10 yildan ortiq emas.
Kuchlanish: 0,66,1 va 3 kV
Ilova: Kabel liniyalarini bino ichida, kabel inshootlarida, elektr stantsiyalarida, ochiq havoda, erga yotqizish uchun.
Tovar kelib chiqishi: Oʻzbekiston:
Nomi: Plastik izolyatsiyali quvvat kabellari
Materiallar: mis, alyuminiy, PVX, pe, hologensiz polimer birikmasi, alyuminiy lenta, galvanizli po'lat lenta, mis lenta, slyuda lenta.
Kabellar 0,66 nominal o'zgaruvchan kuchlanishda statsionar qurilmalarda elektr energiyasini uzatish va taqsimlash uchun mo'ljallangan; 50 Gts nominal chastotali 1 va 3 kV, shuningdek, turli xil qurilmalarni quvvat bilan ta'minlash uchun elektr simlari sifatida foydalanish uchun."
