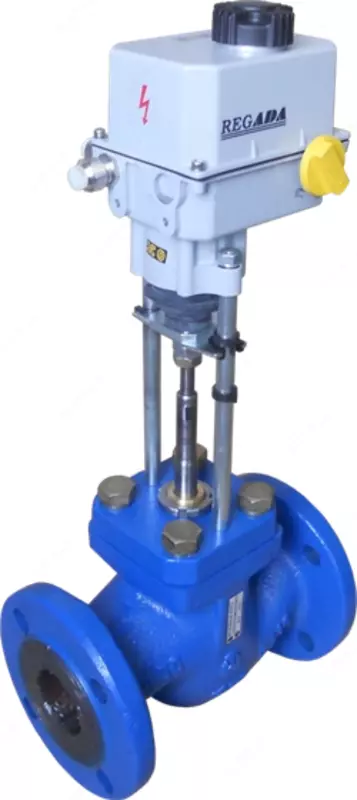

Bir haftalik havo mudofaasi tizimlarini o'chirish va boshqarish klapanlari (25ch945p, 25s945p, 25ls945p, 25nzh945p)

Maqsad

Elektr aktuatori (eim) bilan havo mudofaasi tizimlarini o'chirish va boshqarish klapanlari issiqlik ta'minoti, issiq va sovuq suv ta'minoti, shamollatish va boshqa texnologik tizimlarda vana qismlarining materiallariga tajovuzkor bo'lmagan muhitlarning oqimini avtomatik ravishda tartibga solish uchun mo'ljallangan aktuatorlardir.

Katalogda taqdim etilgan nazorat klapanlari nomenklaturasiga du15-200mm shartli o'tish joyi bo'lgan o'tish bir o'rindiqli klapanlar va du100-150mm shartli o'tish joyi bo'lgan ikki o'rindiqli klapanlar kiradi. shartli o'tish qiymatiga qarab, bosim bilan tushirilgan klapanlarning bajarilishi ta'minlanadi, bu valfdagi ruxsat etilgan bosim farqini oshirish uchun zarurdir.

ZRK klapanlari o'chirilishi mumkin. Vanalar elektron kontrollerlar (PID regulyatorlari) tomonidan boshqariladi.

Funktsional maqsadi bo'yicha KZR, KPSR-100,-110, VKSR, vep, 25s947p, 25ch947p va boshqa klapanlarga o'xshaydi.

Texnik xususiyatlari
Nominal diametri, DN, mm		15	20	25	32	40	50	65	80	100	125	150	200
Shartli tarmoqli kengligi, Kvy, m 3 / soat		0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4,0 6,3	1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10	4,0 6,3 10 16	10 16 20 25	12,5 16 25 32 40	25 40 50 63	25 40 63 80 100	63 100 160	100 125 160 200 250	160 250 320	250 320 400
Kavitatsiyaning boshlanish koeffitsienti Z		0,6	0,6	0,6	0,55	0,55	0,5	0,5	0,45	0,4	0,35	0,3	0,2
Tarmoqli kengligi xarakteristikasi		chiziqli
Nominal bosim, PN, MPa		1,6; 2,5; 4,0
Deklanşör sızdırmazlık sinfi		GOST 9544 bo'yicha" a"
Ulanish turi		GOST 12820 bo'yicha gardish
Eim turi	Belimo	LV	LV	NV	NV	NV	SV	EV	RV	RV
	Regada	ST MINI	ST MINI	ST MINI	ST MINI	ST MINI	ST MINI	ST0	ST0	ST0	ST0.1	ST0.1	ST0.1
Регулируемая среда		Вода, этиленгликоль до 50%, жидкие и газообразные среды, нейтральные к материалам клапана (Нефть и нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С		до 150

* изготовление по специальному заказу



Материалы основных деталей клапанов
Тип клапана	25ч945п	25с945п	25лс945п	25нж945п
Корпус клапана	Чугун СЧ20  (GG20)	Сталь 25Л  (GS-52)	Сталь 09Г2С (9MnSi5)	Сталь 20Х13 Сталь 12Х18Н9Т (Х10СrNiTi18-10)
	РN 1,6	РN 1,6-2,5-4,0
Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10) / (Латунь ЛС59 (CuZn38Pb1) — под заказ)
Уплотнение на плунжере	Металл-фторопласт (PTFE)
Уплотнение штока*	Фторкаучук (FPM), Фторопласт (PTFE), Этилен-пропиленовый каучук (EPDM)

* в зависимости от рабочей среды и температуры

Максимально допустимый перепад давления на клапанах ЗРК*
DN,мм	ΔР, МПа при комплектации приводом Regada			ΔР, МПа при комплектации приводом Belimo
	ST mini	ST 0	ST 0,1	LV	NV	SV	EV	RV
15	4	-	-	2,4	4	-	-	-
20	2,5	-	-	1,6	2,5	4	-	-
25	2,5	-	-	1,6	2,5	2,5	4	-
32	2,5	-	-	1,2	1,6	2,5	4	-
40	2	4	-	0,8	1,6	2,1	2,5	4
50	1,6	2,5	-	0,4	1	1,8	2,5	2,5
65	0,8	2,5	4	-	0,6	1,6	1,6	2,5
80	0,2	2	2,5	-	-	0,4	1,1	2
100	-	1,6	2,5	-	-	-	0,6	1,6
125	-	1	2	-	-	-	-	1
150	-	0,6	1,6	-	-	-	-	0,6
200	-	-	1,6	-	-	-	-	-

* максимально допустимый перепад давления, преодолеваемый электроприводом при закрытии клапана

Габаритные и присоединительные размеры и масса
DN,мм	PN. МПа	D1,мм	D2,мм	D3,мм	L,мм	n	d,мм	H,мм		Масса max,кг
								Regada	Belimo	Regada	Belimo
15	1,6; 2,5; 4	46	65	95	130	4	14	410	280	7	6
20	1,6; 2,5; 4	56	75	105	150			420	290	9	8
25	1,6; 2,5; 4	65	85	115	160			465	300	11	10
32	1,6; 2,5; 4	76	100	135	180		18	480	320	14	13
40	1,6; 2,5; 4	84	110	145	200			550	350	17	16
50	1,6; 2,5; 4	99	125	160	230			570	370	20	19
65	1,6; 2,5; 4	118	145	180	290	8		670	370	32	28
80	1,6; 2,5; 4	132	160	195	310			690	390	34	30
100	1,6	156	180	215	350		22	740	440	53	47
	2,5; 4	156	190	230
125	1,6	184	210	245	400		18	760	-	90	-
	2,5; 4	184	220	270			26
150	1,6	211	240	280	480		22	780	-	110	-
	2,5; 4	211	250	300			26
200	1,6	266	295	335	600	12	22	800	-	130	-
	2,5	274	310	360			26
	4	584	320	375			30



ZRK klapanlari qurilmasi:

1-korpus 2-egar 3-ftoroplastik halqa 4-piston 5-omentum tuguni 6-eim





Belimo haydovchi valfi	Regada tomonidan boshqariladigan valf
