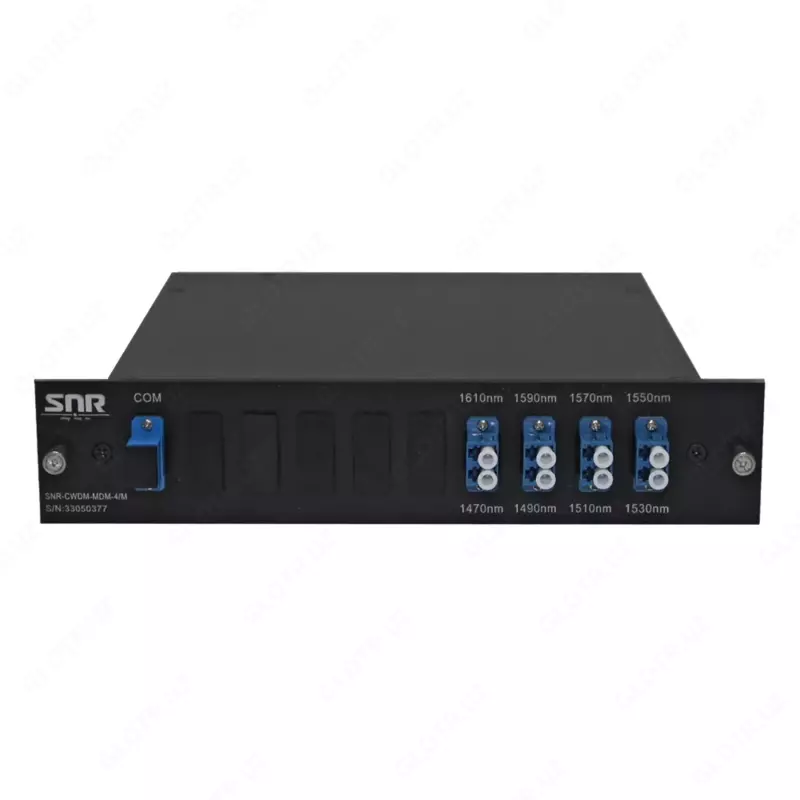

Bir tolali 4 kanalli CWDM multipleksor (trx: 1610-1550, 1470-1530)

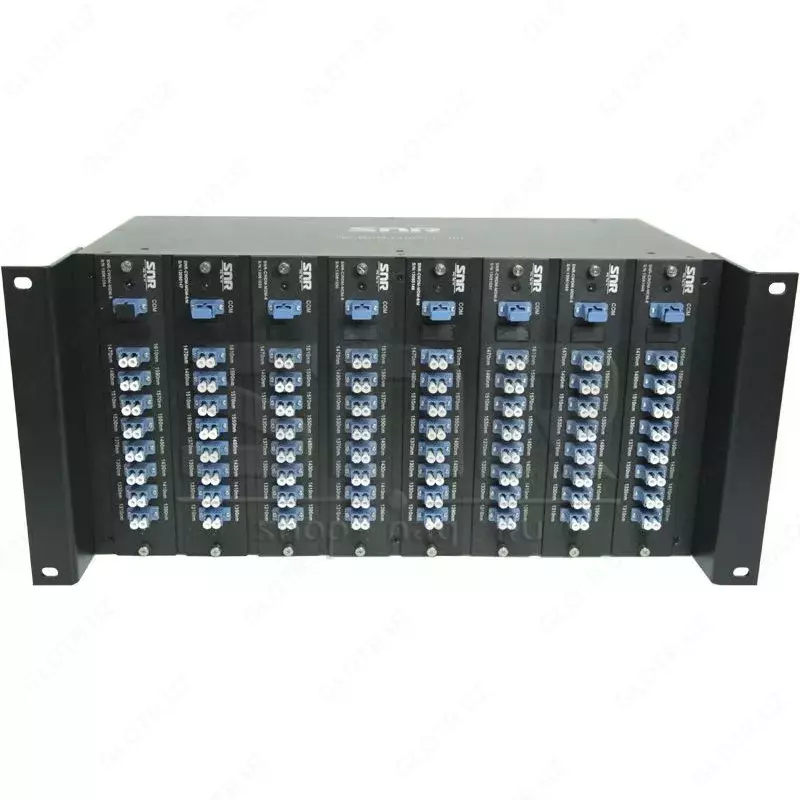

4 ta optik kanal uchun passiv spektral multiplekslash-demultiplexing qurilmasi, bitta tolada ishlash. 1/2 uyasi shaklida ishlash SNR-MDM-CHASSIS shassisi bilan birgalikda bo'sh joydan yanada oqilona foydalanish imkonini beradi.

Asosiy xususiyatlari:

Optik interfeyslar 10mb dan 10g gacha bo'lgan barcha protokollarni qo'llab-quvvatlaydi;

DWDM texnologiyasi bilan solishtirganda kam xarajat;

1/2u uyasi shaklida ijro etilishi ishg'ol qilingan joydan yanada oqilona foydalanishga imkon beradi;

Optik portlar TRX turi LC / UPC, COM turi SC / UPC;

To'liq passiv tizim. FFMU-MC FT-MUX MD-1f SNR-CWDM-MDM-4/M2, CWDM, MUX / DEMUX, multipleksor

DWDM C-bandidan foydalanish uchun 1550/1530nm tashuvchilar maxsus ajratilgan. CWDM oyna 1550/1530 16 DWDM tashuvchilar oladi:

TRx=1547.72 / 1528.77 nm

TRx=1548.51 / 1529.55 nm

TRx=1549.32 / 1530.33 nm

TRx=1550.12 / 1531.12 nm

TRx=1550.92 / 1531.90 nm

TRx=1551.72 / 1532.68 nm

TRx=1552.52 / 1533.47 nm

TRx=1553.33 / 1534.25 nm

Shunday qilib, CWDM orqali 1 dan 8 DWDM kanallariga 10g kanallarini bitta tolaga ajratish mumkin.

Amaliy dastur sxemalari:

Hurmatli mijozlar.

Iltimos, unutmang, ushbu saytda joylashtirilgan mahsulotlar haqida ma'lumot taklif emas, asbob-uskunalar mavjudligi va narxi "LIDER TEAM" MChJ menejerlari bilan aniqlanishi kerak, bu sizga uskunani tanlashda va unga buyurtma berishda yordam berishdan mamnun.

Ishlab chiqaruvchi tashqi ko'rinishini, texnik xususiyatlarini va konfiguratsiyasini ogohlantirmasdan o'zgartirish huquqini o'zida saqlab qoladi.

Turi

Multipleksor / Demultipleksor

Kanallar soni

4

Yuk ko'taruvchi to'lqin uzunligi, nm

1610, 1590, 1570, 1550

1470, 1490, 1510, 1530

Kanallararo interval, nm

20

Kanallarning birortasi ham ushbu nashr bilan ulashmadi

ITU /-6.5

Qo'shish yo'qotishlari( ulagichlardan tashqari), dB

<3

Qaytariladigan yo'qotishlar, dB

>45

Optik ulagichlar turi

COM: SC/UPC, TRx: LC/UPC

Operatsion harorati ,°C

0 dan +70 gacha

Saqlash harorati, ° C

-40 dan +85 gacha
