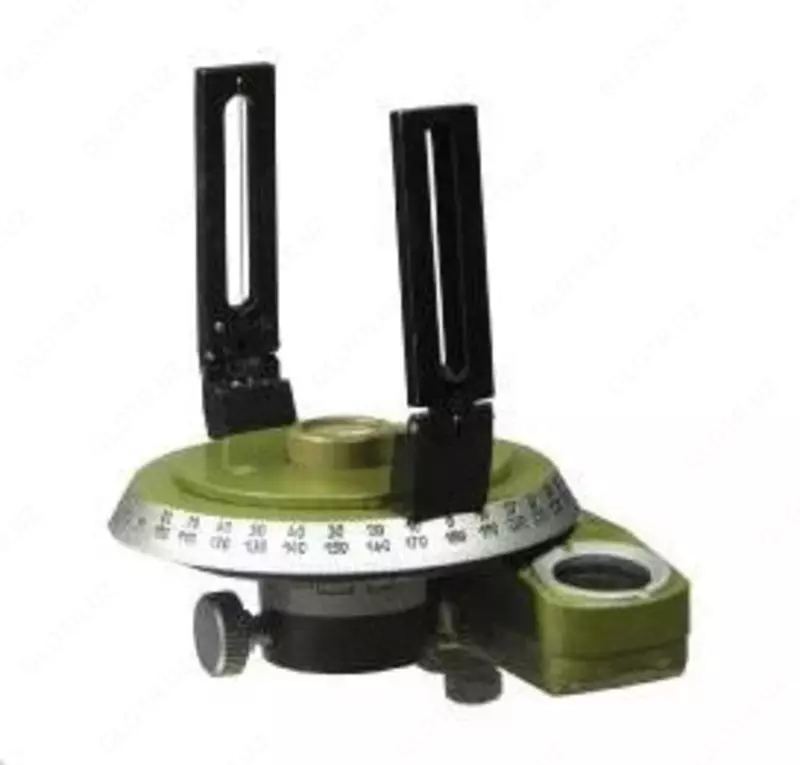

Буссоли азимутально-румбовые АР-1, АР-1А

Назначение

Буссоли азимутально-румбовые АР-1, АР-1А (далее - буссоли) предназначены для измерения горизонтальных углов и магнитных азимутов (румбов).

Описание

Принцип действия буссоли основан на свойстве магнитного поля Земли, в котором свободно подвешенная магнитная стрелка ориентируется в плоскости магнитного меридиана.

Конструктивно, буссоль представляет собой основание, на котором установлены ориентир-буссоль, отсчетное устройство (верньер), лимб с визирным устройством, штырь для установки буссоли на стойку (штатив) и круглый уровень.

Ориентир-буссоль состоит из корпуса, в котором находится подвешенная на игле магнитная стрелка. При транспортировке, для защиты магнитной стрелки предусмотрено ее арретирование.

На конической поверхности лимба выгравирована шкала с двойной оцифровкой для отсчитывания по верньеру значений горизонтальных углов (магнитных азимутов) и румбов. Визирное устройство представляет собой два диаметрально установленных на лимбе складных диоптра: глазной и предметный. Г лазной диоптр имеет узкую смотровую прорезь (щель), предметный - вертикально натянутую в прорези проволоку.

Приведение буссоли в рабочее положение состоит в ее горизонтировании и ориентировании. Горизонтирование осуществляется по круглому установочному уровню, установленного в центре лимба. Ориентирование заключается в выставлении нулевого штриха верньера параллельно магнитному меридиану Земли. Это осуществляется путем поворота буссоли и ее закреплении в положение, при котором концы магнитной стрелки совмещены с рисками «С» и «Ю».

Измерение буссолью заключается в повороте лимба до совмещения визирной линии диоптров на цель (предмет) и снятия отсчетов по верньеру для горизонтальных углов (магнитных азимутов) по нижней оцифровке шкалы лимба и для румбов по верхней оцифровке.

В эксплуатации, конструкция буссоли не предусматривает внешних регулировок. Ограничение доступа к внутренним регулировочным узлам обеспечивается заливкой мастикой винтов, скрепляющих разъемные части корпуса.
