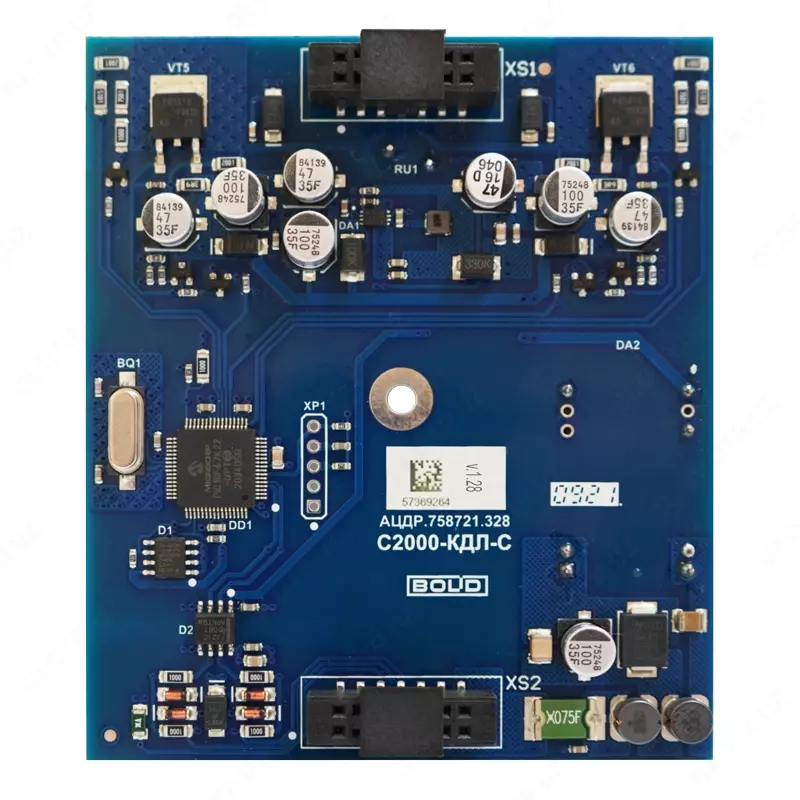

C2000-CDL-C-ikki simli aloqa liniyasining boshqaruvchisi

                           S2000-KDL-S - IKKI O’TKAZGICHLI ALOQA LINIYASI NAZORATCHISI

Manzilli kirish joylari (xabar beruvchilar) holatini nazorat qilish, manzilli chiqish joylari yordamida boshqarish va yong’indan himoya qilish tizimlarini (ogohlantirish, tutunni yo’q qilish, yong’inni o’chirish va boshqa ijro qurilmalari) nazorat qilish yo’li bilan obyektlarni yong’inlardan himoya qilish uchun qabul qilish-nazorat va «Sirius» boshqaruv asbobida kengaytirish moduli sifatida «Orion» integratsiyalashgan qo’riqlash tizimini qo’llash uchun mo’ljallangan.

«Sirius» DPKUK tarkibida qo’llash uchun mo’ljallangan
Tizimlar tarkibida ishlash: «Orion» ISO
127 tagacha manzilli qurilmalarni ulash
Qisqa tutashuv va uzilish nazorati bilan ikki o’tkazgichli halqa aloqa liniyasi
DPLS qisqa tutashgan uchastkalarini mahalliylashtirish uchun «BRIZ» qisqa tutashuv izolyatorlarini va uning ijrosini qo’llash imkoniyati
Ulangan manzilli qurilmalarni ikki o’tkazgichli aloqa liniyasi orqali ta’minlash
«DIP-34A», «S2000-IPDL», «S2000-IP», «S2000-IPG», «IPR 513-3A», «S2000-Spektron» manzilli yong’in bildirgichlari, ularning modifikatsiyalari va ijrolari bilan ishlash
Masofadan ishga tushirishning manzilli qurilmalari, ularning modifikatsiyalari va ijrolari bilan ishlash: «UPS 513-3AM», «S2000-Spektron-UPS»

«S2000-BRShS-Ex» signalizatsiya shleyflarini kengaytirish bloki bilan ishlash
«S2000-AR1», «S2000-AR2» va «S2000-AR8» manzilli kengaytirgichlari orqali «quruq kontakt» chiqariladigan ikki simli aloqa liniyasiga manzil bo’lmagan yong’in xabarnomalarini ulash va ularni bajarish
«S2000-SP2», «S2000-SP2 isp.02», «S2000-SP4/24», «S2000-SP4/220» manzilli signal-ishga tushirish bloklari orqali ijro qurilmalarini boshqarish
«S2000R» liniyasining manzilli radiokanal yong’in xabarnomalari bilan ishlash
«Sirius» DPKUKga xizmat va xavotirli xabarlarni uzatish

Texnik tavsiflari:

Oziq-ovqat kirishlari soni - 1

Quvvat manbai kuchlanishi - «Sirius» dan

Iste’mol oqimi: maksimal qiymati - 180 mA dan ortiq bo’lmagan; ulangan manzilli qurilmalar mavjud bo’lmaganda namunaviy qiymati - 36 mA; har biri 0,5 mA - 72 mA iste’moli bilan ulangan 127 manzilli qurilmalarda namunaviy qiymat

Nazoratchining ishga texnik tayyorlik vaqti - 15 s

Ulanadigan manzilli qurilmalar (manzillar) ning maksimal soni - 127

Simlar simlari kesilganda ikki o’tkazgichli aloqa liniyasining uzunligi (sim diametri kamida):

0,2 mm ² (0,5 mm) - 160 m dan ortiq bo’lmagan

0,5 mm ² (0,8 mm) - 400 m dan ortiq bo’lmagan

0,75 mm ² (1 mm) - 600 m dan ortiq bo’lmagan

1,5 mm ² (1,4 mm) - 1200 m dan ortiq bo’lmagan

DPLS simlarining maksimal faol qarshiligi - 200 OM dan ortiq emas

DPLS simlari orasidagi minimal qarshilik - kamida 50 kOm

DPLS galvanik izolatsiyasining maksimal kuchlanishi - 500 V dan ko’p bo’lmagan

Kirish joylarini guruhlash imkoniyati uchun zonalar soni - 64

OST 25 1099-83 bo’yicha mexanik ta’sirlarga chidamlilik - joylashtirish toifasi 3

Vibratsion yuklamalar:

chastota diapazoni - 1-35 Gts (3-toifa uchun)

maksimal tezlanish - 0,5 g (3-toifa uchun)

Iqlim ijrosi OST 25 1099-83 - O3

Ish harorati oralig’i - minus 30 dan + 50 ° S gacha

Nazoratchi og’irligi - 0,07 kg dan ko’p bo’lmagan

Nazoratchining gabarit o’lchamlari - 80 × 93 × 23 mm

Nazoratchining uzluksiz ishlash vaqti - tunu kun

Navbatchi ish rejimida ishlamay qolish uchun nazoratchining o’rtacha ishlashi - kamida 80000 soat

Uzluksiz ishlash ehtimoli - 0,98758

Nazoratchining o’rtacha xizmat muddati - 10 yil

Boshqaruvchini dasturlash - UProg.exe

Montaj turi - «Sirius» DPUK ichida joylashtiriladi
